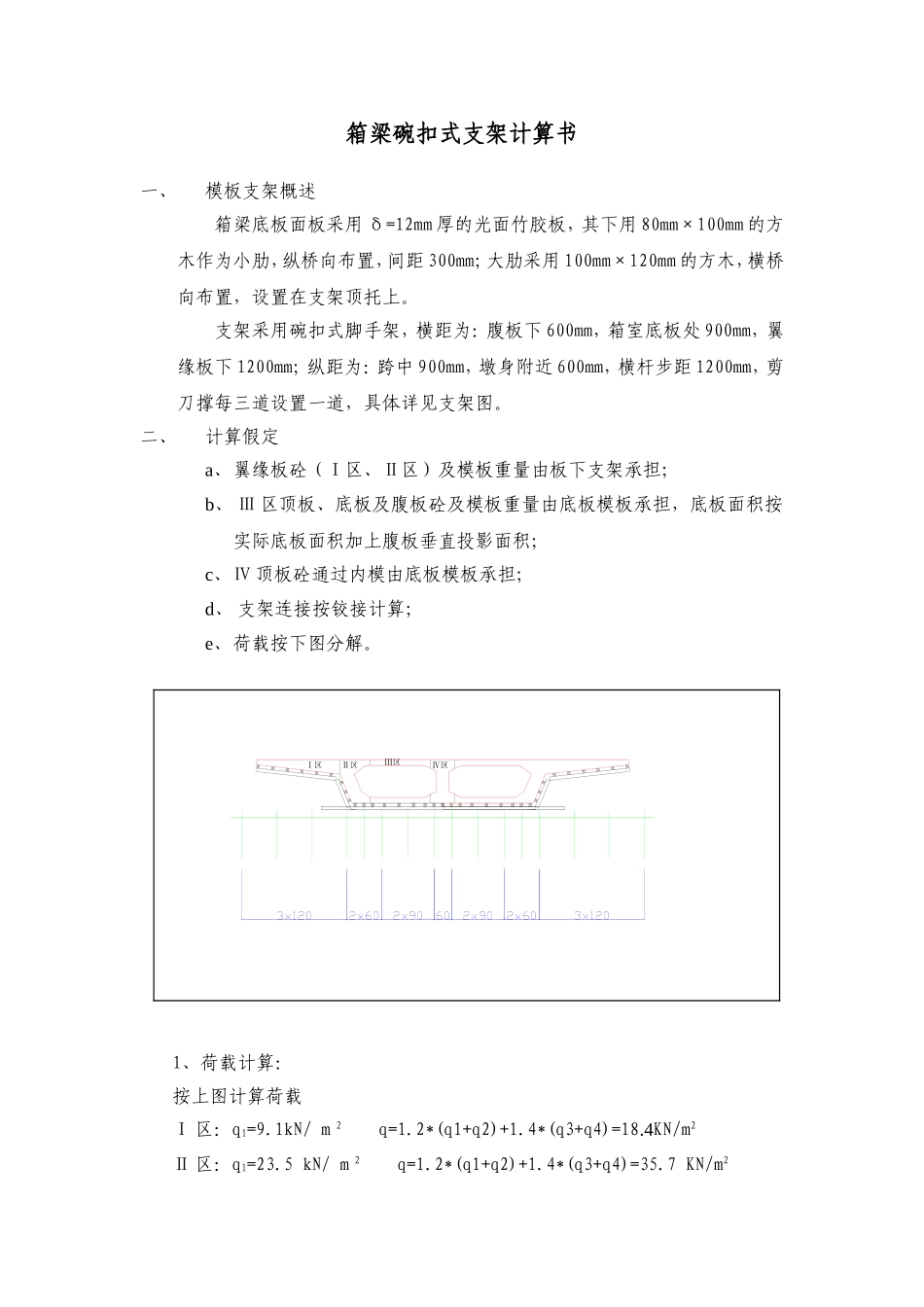

箱梁碗扣式支架计算书一、模板支架概述箱梁底板面板采用δ=12mm厚的光面竹胶板,其下用80mm×100mm的方木作为小肋,纵桥向布置,间距300mm;大肋采用100mm×120mm的方木,横桥向布置,设置在支架顶托上。支架采用碗扣式脚手架,横距为:腹板下600mm,箱室底板处900mm,翼缘板下1200mm;纵距为:跨中900mm,墩身附近600mm,横杆步距1200mm,剪刀撑每三道设置一道,具体详见支架图。二、计算假定a、翼缘板砼(Ⅰ区、Ⅱ区)及模板重量由板下支架承担;b、Ⅲ区顶板、底板及腹板砼及模板重量由底板模板承担,底板面积按实际底板面积加上腹板垂直投影面积;c、Ⅳ顶板砼通过内模由底板模板承担;d、支架连接按铰接计算;e、荷载按下图分解。1、荷载计算:按上图计算荷载Ⅰ区:q1=9.1kN/m2q=1.2*(q1+q2)+1.4*(q3+q4)=18.4KN/m2Ⅱ区:q1=23.5kN/m2q=1.2*(q1+q2)+1.4*(q3+q4)=35.7KN/m2Ⅰ区Ⅱ区Ⅲ区Ⅳ区Ⅲ区:q1=10.5kN/m2q=1.2*(q1+q2)+1.4*(q3+q4)=20.1KN/m2Ⅳ区:q1=22.7kN/m2q=1.2*(q1+q2)+1.4*(q3+q4)=34.7KN/m2取板宽B=900mm,按三跨连续梁计算Ⅰ区:q0=18.4*0.9=16.6KN/mⅡ区:q0=35.7*0.9=32.1KN/mⅢ区:q0=20.1*0.9=18.1KN/mⅣ区:q0=34.7*0.9=31.2KN/mM=qL2/10(qmax=32.1KN/m)底板弯矩最大值MmAX=q0L2/10=0.1*32.1*0.32=0.289kN.m竹胶板抗弯刚度W=1/6*B*H2=21600mm3抗弯强度σ=MmAX/W=13.4MPa<50Mpa满足要求。2、小肋(纵向加劲肋)计算小肋采用80mm×100mm的方木,按三跨连续梁计算,其计算跨度与立杆纵距相同,为0.9米。Ⅰ区q=18.4*0.3=5.52kN/mM=0.1*q*0.92=0.0.447kN.mⅡ区q=35.7*0.3=10.71kN/mM=0.868kNmⅢ区q=20.1*0.3=6.03kN/mM=0.0.488kNmⅣ区q=34.7*0.3=10.41kN/mM=0.843kNm抗弯刚度为W=1/6*B*H2=133333mm3抗弯强度σ=MmAX/W=6.5MPa<12Mpa满足要求。3、大肋(横桥向分配梁)计算大肋采用100mm×120mm的方木,其抗弯刚度为W=1/6*B*H2=240000mm3得知弯矩最大值MmAX=2.71kN.m,位于翼缘板下。σ=MmAX/W=11.3MPa<12Mpa满足要求。a)支架计算碗扣式脚手架钢管为φ48钢管,δ=3.5mm,钢管截面特性:A=489mm2i=15.8mm大肋的最大反力为24.8kN,加上支架自重约2.0kN/根,单根力杆承受26.8KN。支架竖向弹性变形为:△=NL/EA△=26800*15000/(210000*489)=3.91mm立杆允许荷载:轴向力:λ=l/i=1200/15.8=76查表知ψ=0.744,考虑到钢管制造误差,取安全系数K=2[N]=Ψa[σ]/k=0.744*489*205/2=37291N=37.3kN>26.8kN立杆受力满足要求。4、刚度验算i.面板计算:Ⅲ、Ⅴ荷载最大,分别为24.5,23.7kN/m2(模板荷载已计入)均按三跨连续梁计算面板最大变形(B=900mm)竹胶板惯性模量I=1/12*B*H3=129600mm3弹性模量E=6*109PaⅢ区面板变形f=0.677BqL4/(100EI)=1.55mmⅤ区面板变形f=1.50mmii.小肋计算小肋按三跨连续梁计算变形,小肋承受线荷载Q2=qL=24.5*0.3=7.35KN/m惯性模量I=1/12*B*H3=6666667mm3弹性模量E=9*109PaⅢ区最大变形f=0.677*Q2L4/(100EI)=0.54mmⅤ区最大变形f=0.52mmiii.大肋计算大肋最大变形为1.14mm,位于腹板与翼缘板处。其模板变形总和为2.4+0.71+1.14=4.25mm<5mm,符合规范要求。5、稳定性验算脚手架立杆稳定计算的荷载组合为:1.永久荷载+施工均布荷载2.永久荷载+0.85(施工均布荷载+风荷载)根据计算求得立杆最大轴力为λ=l0/i=(h+2*a)/i=(1200+2*300)/15.8=113.9查表Ψ=0.496N/(ΨA)=25800/(0.496*489)=106.4<205MPa组合风荷载计算:风荷载标准值ωk=0.7μsμzω0=0.7*1.2*1.14*0.35=0.335KN/m2式中ωk-----风荷载标准值,KN/m2μs-----风荷载体型系数,ω0d2≤0.002,μs=1.2μz-----风压高度变化系数,h=15m,μz=1.14ω0-----基本风压,ω0=0.35KN/m2风荷载产生的立杆段弯矩MWMW=0.85*1.4ωklah2/10=0.85*1.4*0.335*0.9*1.22/10=0.052KNm式中la----立杆纵距h----立杆步距风荷载产生的立杆轴力(W=π(R4-r4)/4R=4491mm3)MW/W=11.6Mpa组合风荷载时,立杆应力为118Mpa,可见,组合风荷载仍能满足受力要求。6、模板、支架见图。七、地基承载力计算1、地基处理普通地段箱梁地基处理方法为:将表层的泥浆清除干净,分层填筑夯实找平碾压密实,承台基坑回填分层夯实,厚度为30~40c...
