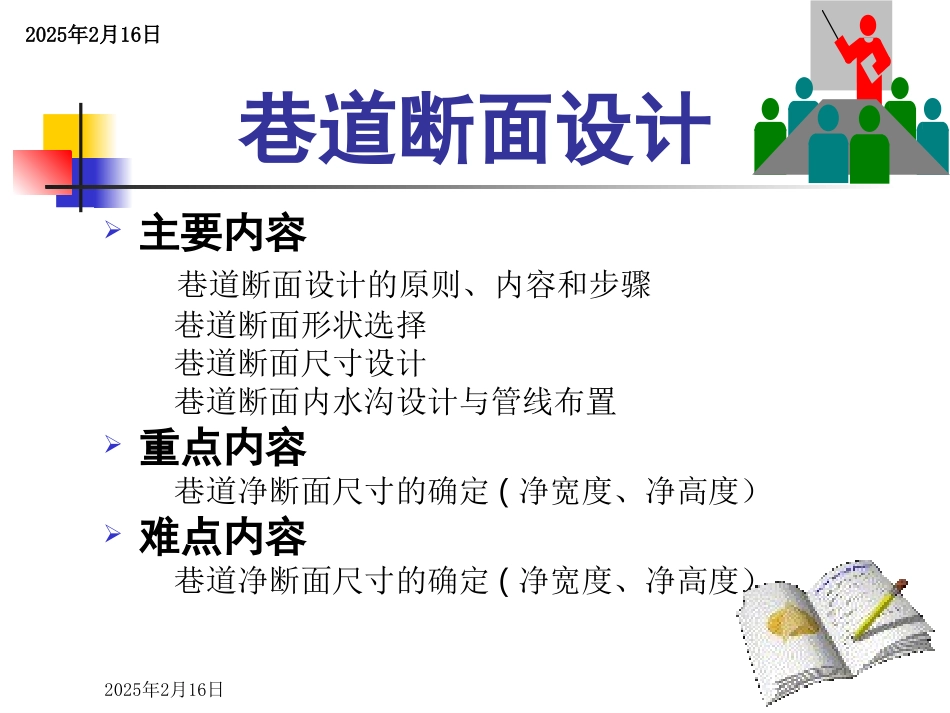

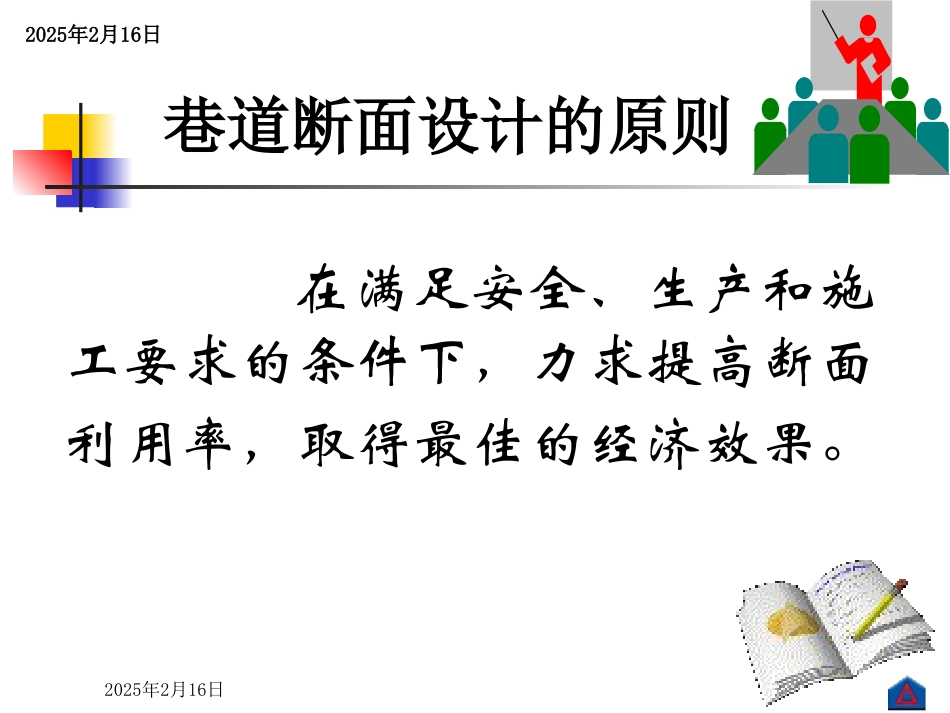

2025年2月16日2025年2月16日巷道断面设计2025年2月16日2025年2月16日巷道断面设计主要内容巷道断面设计的原则、内容和步骤巷道断面形状选择巷道断面尺寸设计巷道断面内水沟设计与管线布置重点内容巷道净断面尺寸的确定(净宽度、净高度)难点内容巷道净断面尺寸的确定(净宽度、净高度)2025年2月16日2025年2月16日巷道断面设计的原则在满足安全、生产和施工要求的条件下,力求提高断面利用率,取得最佳的经济效果。2025年2月16日2025年2月16日巷道断面设计的内容和步骤(1)选择巷道断面形状;(2)确定巷道净断面尺寸;(3)风速校核;(4)根据支护参数、道床参数计算巷道的设计掘进断面尺寸;(5)按允许的超挖值计算巷道的计算掘进断面尺寸;(6)布置水沟和管线;(7)绘编“一图二表”—巷道断面施工图、巷道特征表、每米巷道工程量及材料消耗量表。2025年2月16日2025年2月16日2025年2月16日2025年2月16日巷道断面设计所需资料(1)巷道层位的地质资料;(2)巷道的服务年限、用途及对通风、排水、防火、卫生等方面的要求;(3)运输设备类型、规格尺寸及与其他巷道的关系;(4)巷道内的装备、管道和电缆的规格尺寸、数量及架设检修要求;(5)其他巷道、硐室对巷道的位置要求;(6)支护材料供应的情况,施工技术及其装备条件。2025年2月16日2025年2月16日巷道断面形状选择按构成的轮廓线分两种:折线型:矩形、梯形、不规则形;曲线型:直墙拱形(如三心拱形、半圆拱形、圆弧拱形)以及封闭拱形、椭圆形、圆形等。2025年2月16日2025年2月16日2025年2月16日2025年2月16日影响巷道断面选择的因素(1)作用在巷道上的地压大小和方向在选择巷道断面形状时起主要作用。(2)巷道用途和服务年限也是选择巷道断面形状不可缺少的重要因素。(3)矿区的支架材料和习惯使用的支护方式,也直接影响巷道断面形状的选择;(4)掘进方法和掘进设备对于巷道断面形状的选择也有一定影响。(5)需要风量大的矿井,选择通风阻力小的断面和支护方式,有利于安全和具有经济效益。2025年2月16日2025年2月16日2025年2月16日2025年2月16日通常经验当巷道围岩比较稳定,矿山压力不大,服务年限不长时,一般宜选用矿用工字钢支架、锚杆或钢筋混凝土支架进行支护,其断面形状一般为梯形或矩形。如采区内的准备巷道和回采巷道。2025年2月16日2025年2月16日2025年2月16日2025年2月16日通常经验当巷道围岩不太稳定,矿山压力较大,且服务年限较长时,一般宜采用锚喷、混凝土砌碹、料石砌碹或U型钢可缩性支架进行支护,断面形状一般为拱形、圆形或椭圆形。如井底车场巷道、主要运输大巷、回风大巷或服务年限较长的准备巷道。2025年2月16日2025年2月16日巷道断面尺寸《煤矿安全规程》规定:巷道净断面必须满足行人、运输、通风和安全设施及设备安装、检修和施工的需要。巷道断面尺寸主要取决于:1.巷道用途;2.存放或通过它的机械、器材或运输设备的数量及规格;3.人行道宽度和各种安全间隙;4.通过巷道的风量。2025年2月16日2025年2月16日净宽的确定直墙拱形巷道的净宽度系指巷道两侧内壁或锚杆露出长度终端之间的水平间距。矩形巷道的净宽度系指巷道两侧内壁或锚杆露出长度终端之间的水平间距。梯形巷道当其内通行矿车、电机车时,净宽系指车辆顶面水平的巷道宽度;当其内不通行运输设备时,净宽系指自底板起1.6m高水平的巷道宽度。2025年2月16日2025年2月16日1.拱形双轨巷道净宽度计算:1122.4BaACtmBaACt巷道净宽度非人行侧宽度运输设备的最大宽度人行道宽度二列车最突出部分间距2025年2月16日2025年2月16日2025年2月16日2025年2月16日巷道断面净宽为了满足掘进机械化装载和铺设临时双轨调车,以及运输综采支架的需要。巷道最小宽度:主要大巷为2.2m;采区巷道为2m。2025年2月16日2025年2月16日巷道断面净宽在确定曲线段巷道净宽度时,按公式计算巷道的净宽,要考虑矿车在弯道上运行,由于车体的中心线和线路的中心线不相吻合,发生矿车外边角外伸和矿车内侧车帮内移现象,内侧和外侧均要加宽0.2m。曲线段巷道加宽范围:除曲线段外,用矿车运输时与曲线段两端相联的各长2m的直...
