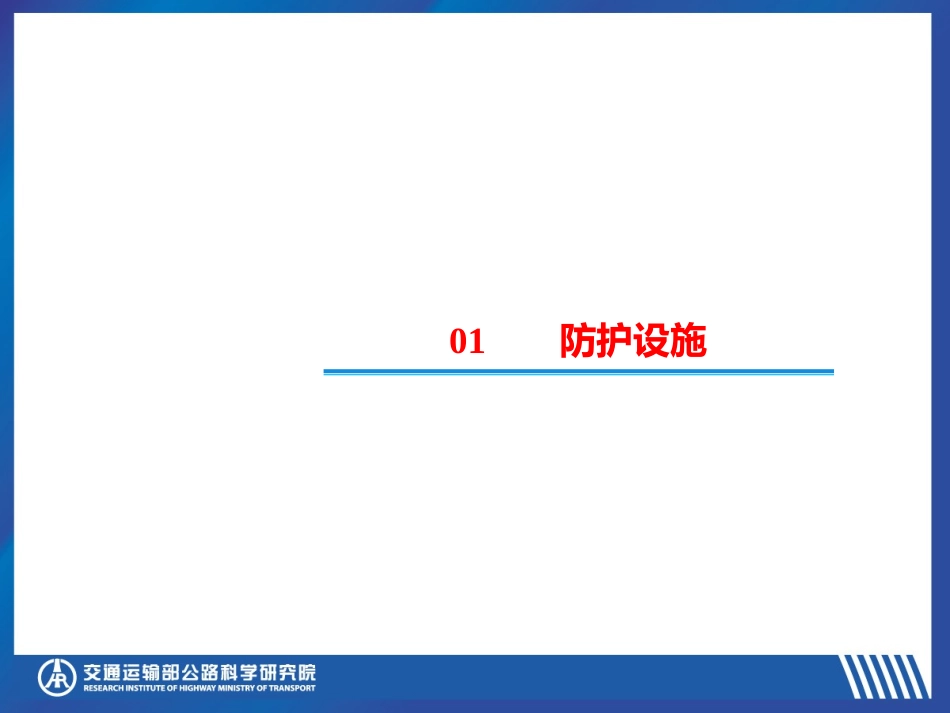

公路安全生命防护工程实施技术指南公路安全生命防护工程实施技术指南防护设施和其他安全设施设计防护设施和其他安全设施设计2015-3目录02视线诱导和警示设施03减速丘及减速路面04避险车道01防护设施05边沟及路肩06其它01防护设施5.35.3防护设施防护设施防护设施包括哪些?一、二、三、四级公路上用的防护设施包括护栏、护栏端头、防撞垫、护栏过渡段和中央分隔带活动护栏等。防护设施有什么作用?车辆碰撞时吸收碰撞能量,降低乘员的伤害程度。第第55章章防护等级一二三四五六七八代码CBASBSASSHBHA设计防护能量(KJ)40701602804005206407605.35.3防护设施防护设施5.3.1一般规定一、二、三、四级公路上应用的护栏标准段、护栏过渡段和中央分隔带开口护栏的防护等级按设计能量分为八级。第第55章章《公路交通安全设施设计规范》(JTGD81—2006)5.35.3防护设施防护设施5.3.1一般规定一、二、三、四级公路上应用的护栏标准段、护栏过渡段和中央分隔带开口护栏的防护等级按设计能量分为八级。第第55章章防护等级一二三四五六七八代码CBASBSASSHBHA设计防护能量(KJ)4070160280400520640760《公路护栏安全性能评价标准》(JTGB05-01—2013)5.35.3防护设施防护设施C级护栏(新增)护栏安全性能应采用实车碰撞试验进行评价。安全性能评价指标:符合《公路护栏安全性能评价标准》(JTGB05-01—2013)的规定。第第55章章5.35.3防护设施防护设施C级护栏(新增)碰撞条件:第第55章章防护等级碰撞能量(kJ)碰撞车型车辆总质量(t)碰撞速度(km/h)碰撞角度(°)小型客车1.55020C40中型客车64020中型货车64020缓冲功能、导向功能、护栏最大横向动态变形值、护栏最大横向动态位移外延值。阻挡功能、导向功能、护栏最大横向动态变形值、护栏最大横向动态位移外延值、车辆最大动态外倾值。5.35.3防护设施防护设施C级波形梁护栏结构设计实车碰撞试验第第55章章小型客车:1.5t,50km/h,20°中型客车:6t,40km/h,20°中型货车:6t,40km/h,20°5.35.3防护设施防护设施C级混凝土护栏结构设计实车碰撞试验第第55章章小型客车:1.5t,50km/h,20°中型客车:6t,40km/h,20°中型货车:6t,40km/h,20°公路安全生命防护工程护栏如何设置?5.35.3防护设施防护设施5.3.2设置原则——护栏应满足《公路交通安全设施设计规范》(JTGD81)的规定。第第55章章边坡坡度、路堤高度与设置护栏的关系5.35.3防护设施防护设施5.3.2设置原则——护栏(1)在发生过车辆驶出路外交通事故的地方,宜进行公路线形、交通环境、气象环境等的综合分析,找到主要风险因素,采取针对性措施。需要设置防护设施时,可考虑设置防护等级高一些的路侧护栏。第第55章章提高防护等级5.35.3防护设施防护设施最大程度地利用旧护栏结构,采取多种措施提升在用护栏防护等级:93kJ→160kJ160kJ→280kJ通过实车碰撞试验验证后使用。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(2)急弯或连续急弯,特别是连续下坡路段小半径曲线的外侧,宜设置路侧护栏,急弯或连续急弯的弯道内侧,路侧危险程度不高时,可不设置路侧护栏,宜适当修整边坡、边沟或改善视距。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(3)在长直线尽头的小半径曲线外侧,尤其是路面抗滑性能不足的小半径曲线外侧,宜设置路侧护栏。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(4)陡坡路段平曲线外侧,尤其是长下坡直线路段尽头、急弯路段的外侧,宜设置路侧护栏。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(5)曲线外侧距离路肩较近范围内有民居。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(6)路侧有一定宽度的净区(≥3m),边坡坡度较缓(≤1:3),车辆驶出路外后可以自行驶回公路,或即使不能驶回公路,一般不会产生严重事故的,可以不设路侧护栏。第第55章章5.35.3防护设施防护设施5.3.2设置原则——护栏(7)路侧净区宽度较小(介于1.5~3m之间),边坡坡度较陡(1:3至1:1之间),车辆驶出以后...
