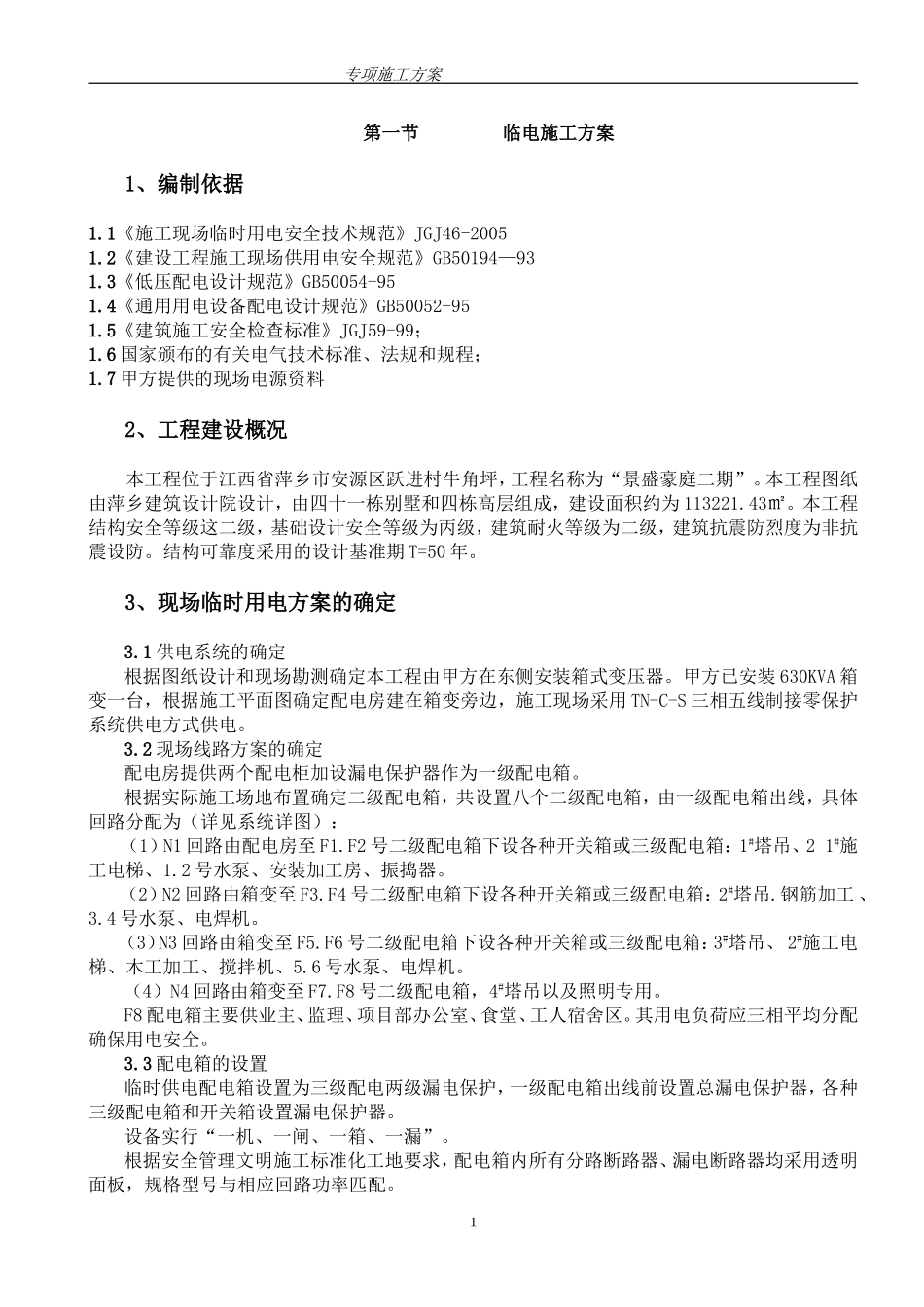

专项施工方案第一节临电施工方案1、编制依据1.1《施工现场临时用电安全技术规范》JGJ46-20051.2《建设工程施工现场供用电安全规范》GB50194—931.3《低压配电设计规范》GB50054-951.4《通用用电设备配电设计规范》GB50052-951.5《建筑施工安全检查标准》JGJ59-99；1.6国家颁布的有关电气技术标准、法规和规程；1.7甲方提供的现场电源资料2、工程建设概况本工程位于江西省萍乡市安源区跃进村牛角坪，工程名称为“景盛豪庭二期”。本工程图纸由萍乡建筑设计院设计，由四十一栋别墅和四栋高层组成，建设面积约为113221.43㎡。本工程结构安全等级这二级，基础设计安全等级为丙级，建筑耐火等级为二级，建筑抗震防烈度为非抗震设防。结构可靠度采用的设计基准期T=50年。3、现场临时用电方案的确定3.1供电系统的确定根据图纸设计和现场勘测确定本工程由甲方在东侧安装箱式变压器。甲方已安装630KVA箱变一台，根据施工平面图确定配电房建在箱变旁边，施工现场采用TN-C-S三相五线制接零保护系统供电方式供电。3.2现场线路方案的确定配电房提供两个配电柜加设漏电保护器作为一级配电箱。根据实际施工场地布置确定二级配电箱，共设置八个二级配电箱，由一级配电箱出线，具体回路分配为（详见系统详图）：（1）N1回路由配电房至F1.F2号二级配电箱下设各种开关箱或三级配电箱：1#塔吊、21#施工电梯、1.2号水泵、安装加工房、振捣器。（2）N2回路由箱变至F3.F4号二级配电箱下设各种开关箱或三级配电箱：2#塔吊.钢筋加工、3.4号水泵、电焊机。（3）N3回路由箱变至F5.F6号二级配电箱下设各种开关箱或三级配电箱：3#塔吊、2#施工电梯、木工加工、搅拌机、5.6号水泵、电焊机。（4）N4回路由箱变至F7.F8号二级配电箱，4#塔吊以及照明专用。F8配电箱主要供业主、监理、项目部办公室、食堂、工人宿舍区。其用电负荷应三相平均分配确保用电安全。3.3配电箱的设置临时供电配电箱设置为三级配电两级漏电保护，一级配电箱出线前设置总漏电保护器，各种三级配电箱和开关箱设置漏电保护器。设备实行“一机、一闸、一箱、一漏”。根据安全管理文明施工标准化工地要求，配电箱内所有分路断路器、漏电断路器均采用透明面板，规格型号与相应回路功率匹配。1专项施工方案3.4保护方式的确定：重复接地：根据临电规范要求，在总配电柜及分配电箱F1-F8，均做一组重复接地。防雷接地：塔吊、施工电梯等高大设备必须做防雷接地，接地极利用建筑防雷接地。3.5现场线路敷设方式的确定：根据现场具体情况，现场线路主要采用电缆埋地敷设，深度不得小于0.8米。电缆上下应铺以软土或砂土,其总厚度不小于100mm,并盖砖保护；过路及有车辆的地方，电缆埋设深度不得小于0.9米或穿钢管保护，钢管管径大于电缆外径的2倍。从一级配电柜F1-F8出线，采用穿PVC管保护，PVC管大小同电缆相匹配。过路及有车辆出入的地方采用穿钢管保护。4、设计计算内容计算中只选择二级配电箱的线路型号，不选择开关箱或三级配电箱线路型号，要求现场安装开关箱或三级配电箱时遵循以下几点：4.1三相设备计算电流，可以按设备的容量乘2得出经验电流值，选择接近而且较大的值来确定开关型号以及开关箱前后线路型号。4.2配电箱必须安装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按规定选择。若设备不需零线时，则只装PE端子板，否则需设N和PE两块端子板。4.3设计中导线的截面根据电流确定，相线导线截面积16mm2及以下的导线，零线及保护零线截面积与相导线的截面积相同。除外，零线及保护零线截面积按相线50%计算。4.4为了满足施工工艺要求，确保工程顺利、合理按计划进行，需配备以下主要电气机械设备：序号设备名称型号规格数量功率合计功率使用部位1塔吊ZT60108台52KW416KW结构2砂浆搅拌机250L4台4KW16KW结构3砼搅拌机JZ3504台7.5KW15KW结构4钢筋切断机QJ404台3KW12KW结构5钢筋弯曲机WJ404台4KW16KW结构6木工压刨机MB642台3KW6KW安装7插入式振捣器JQ221-24台1.2KW4.8KW结构8平板振动器ZB-114台1.1KW4.4KW结构9切割机Z5122台2.2KW4.4KW结构10对焊机UN1-1002台100KVA200KVA结构11水泵KQDL6台5.5KW33KW结构12交流电焊机BX3-3002台12KVA24KVA结构2专...
