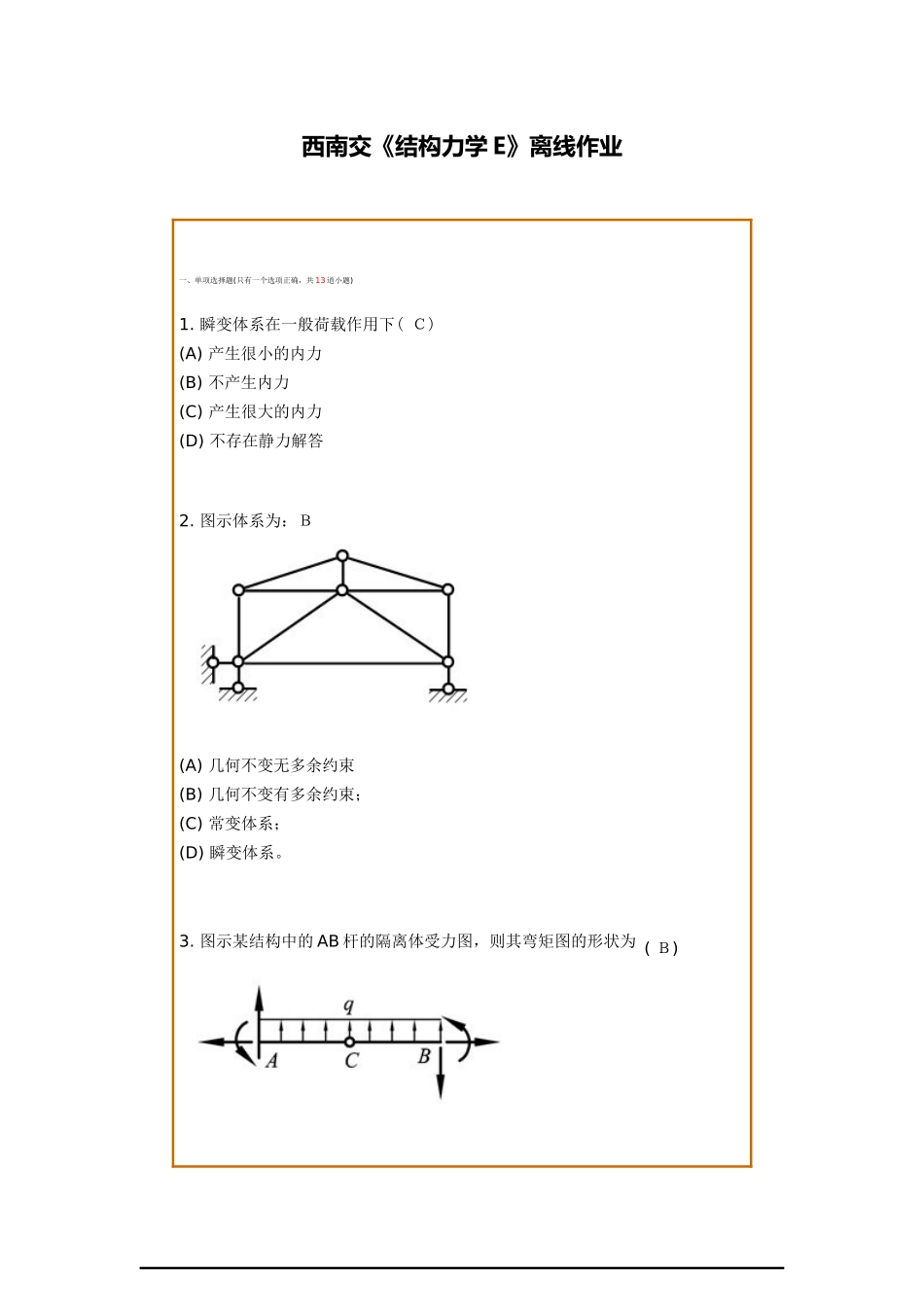

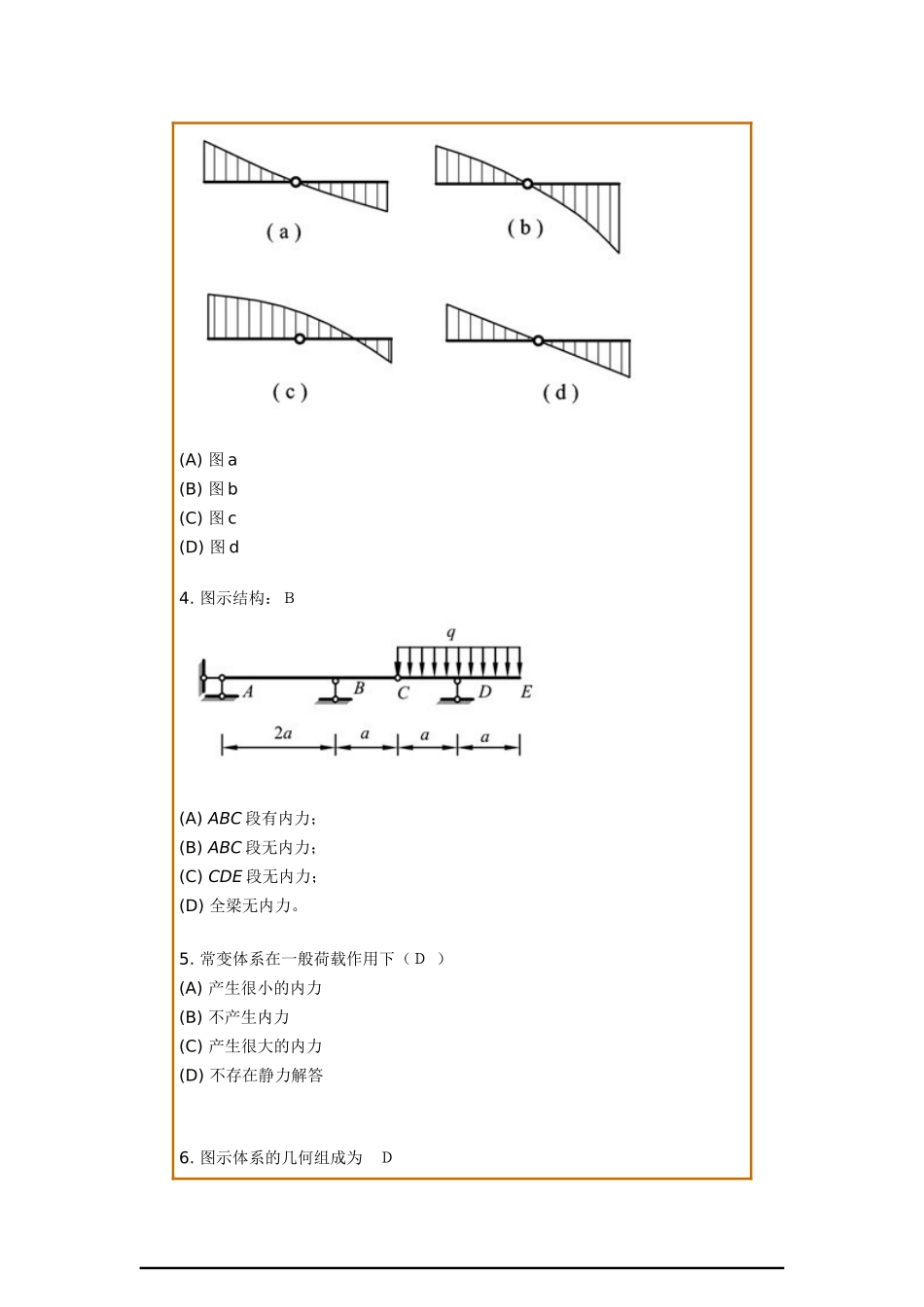

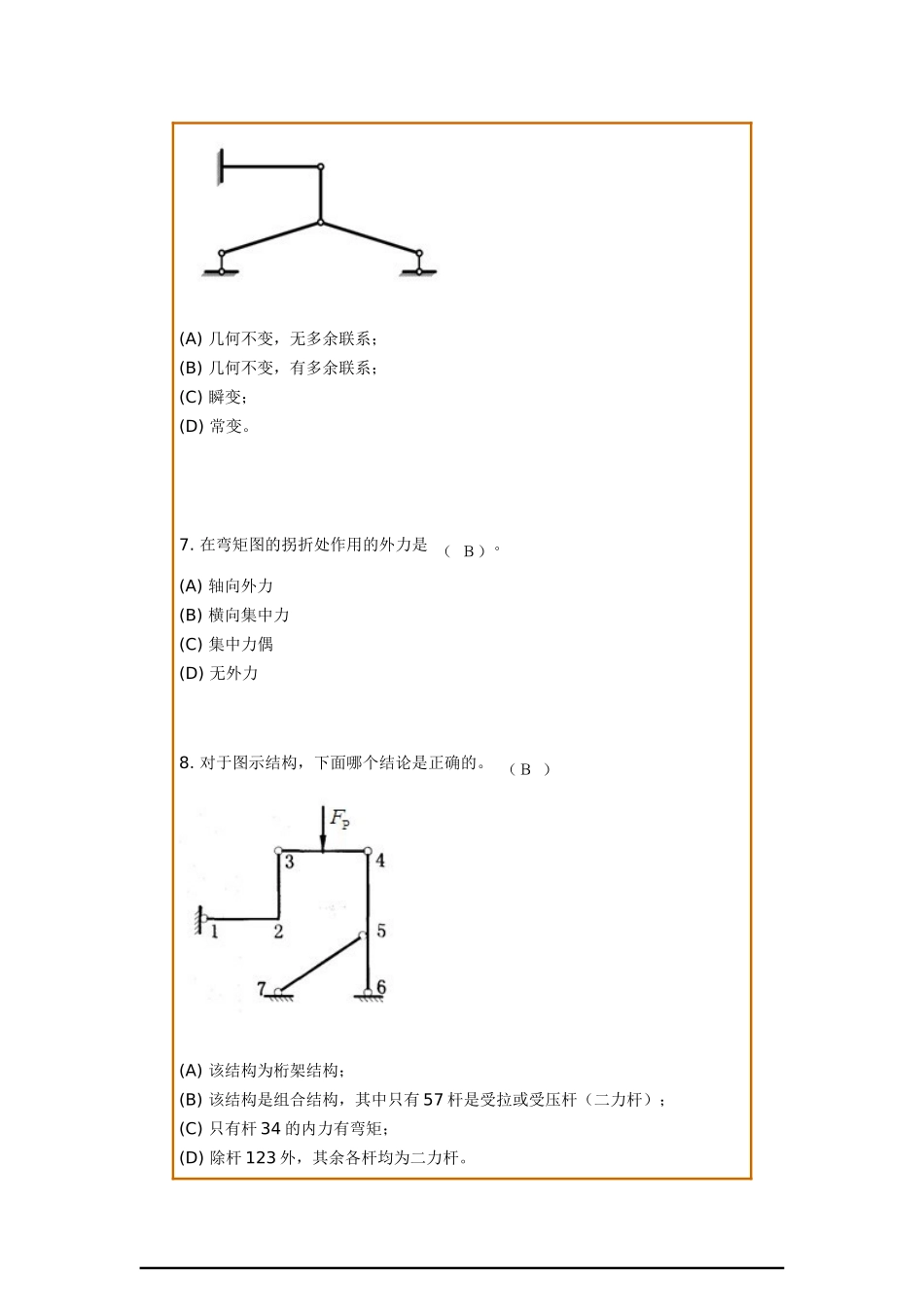

西南交《结构力学E》离线作业一、单项选择题(只有一个选项正确，共13道小题)1.瞬变体系在一般荷载作用下(Ｃ)(A)产生很小的内力(B)不产生内力(C)产生很大的内力(D)不存在静力解答2.图示体系为：Ｂ(A)几何不变无多余约束(B)几何不变有多余约束；(C)常变体系；(D)瞬变体系。3.图示某结构中的AB杆的隔离体受力图，则其弯矩图的形状为(Ｂ)(A)图a(B)图b(C)图c(D)图d4.图示结构：Ｂ(A)ABC段有内力；(B)ABC段无内力；(C)CDE段无内力；(D)全梁无内力。5.常变体系在一般荷载作用下（Ｄ）(A)产生很小的内力(B)不产生内力(C)产生很大的内力(D)不存在静力解答6.图示体系的几何组成为Ｄ(A)几何不变，无多余联系；(B)几何不变，有多余联系；(C)瞬变；(D)常变。7.在弯矩图的拐折处作用的外力是（Ｂ）。(A)轴向外力(B)横向集中力(C)集中力偶(D)无外力8.对于图示结构，下面哪个结论是正确的。（Ｂ）(A)该结构为桁架结构；(B)该结构是组合结构，其中只有57杆是受拉或受压杆（二力杆）；(C)只有杆34的内力有弯矩；(D)除杆123外，其余各杆均为二力杆。9.在径向均布荷载作用下，三铰拱的合理轴线为：(Ａ)(A)圆弧线；(B)抛物线；(C)悬链线；(D)正弦曲线。：10.如图示各结构弯矩图的形状正确的是(Ｂ)(A)如图a(B)如图b(C)如图c(D)如图d11.静定结构在支座移动时，会产生：(Ｃ)(A)内力；(B)应力；(C)刚体位移；(D)变形。12.图示桁架，各杆EA为常数，除支座链杆外，零杆数为：(Ａ)(A)四根；(B)二根；(C)一根；(D)零根。13.图示两结构及其受载状态，它们的内力符合。Ｂ(A)弯矩相同，剪力不同；(B)弯矩相同，轴力不同；(C)弯矩不同，剪力相同；(D)弯矩不同，轴力不同。三、判断题(判断正误，共8道小题)14.图示两个抛物线三铰拱的受力是不相同的。(×)15.×16.合理拱轴是所有截面的弯矩、剪力都等于零，而只有轴力(√)17.×18.用图乘法可求得各种结构在荷载作用下的位移。(×)19.外力作用在基本部分上时，附属部分的内力、变形和位移均为零。(×)20.按拱的合理拱轴线制成的三铰拱在任意荷载作用下能使拱各截面弯矩为零。(×)21.图示梁的跨中挠度为零。（√）四、主观题(共16道小题)22.图a所示多跨静定梁承受左图和右图的集中荷载作用，两弯矩图相同；图b所示多跨静定梁承受左图和右图的集中力偶作用，两弯矩图不同。23.图示桁架中1、2杆的内力分别为答案：24.图示各弯矩图是否正确？如有错误试加以改正。25.（2）下列各图乘是否正确？如不正确加以改正。26.作图示结构的M图并求1杆的轴力。27.28.图示某结构中的AB杆的隔离体受力图，其弯矩图的形状是否正确？如有错误试加以改正。29.作图示结构的M图。30.图示多跨静定梁中，D支座的反力（↑）为0，B支座截面的弯矩为5KN.m，下侧受拉。31.图示刚架，支座A下沉Δ时，D点的竖向位移为。32.欲计算图a所示桁架中杆BC的转角,虚设力系为图b所示是否正确？如有错误试加以改正。33.作图示结构的M图。34.35.36.37.一、单项选择题(只有一个选项正确，共8道小题)1.Ｄ(A)(B)(C)(D)前三种答案都有可能。2.在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？Ｂ(A)不变(B)增大(C)减小(D)3.图示两刚架的EI均为常数，并分别为EI＝1和EI＝10，这两刚架的内力关系为：Ａ(A)M图相同(B)M图不同(C)图a刚架各截面弯矩大于图b刚架各相应截面弯矩；(D)图a刚架各截面弯矩小于图b刚架各相应截面弯矩。4.如果拱的基础较差，应采用下列哪些措施？（Ｂ）(A)不改变三铰位置调整拱轴线形状(B)增大矢高或两支座间加拉杆(C)增大跨度(D)增大拱的截面尺寸5.图A～D所示结构均可作为图所示结构的力法基本结构，使得力法计算最为简便的基本结构是：（Ｃ）(A)四、主观题(共6道小题)14.用力法计算图示结构，并作M图。各杆EI＝常数。答案：15.答案：16.答案：17.答案：18.试用力法求解图示结构，并绘制弯矩图。各杆EI均为常数。答案：（1）此结构为一次超静定，取基本体系如图b所示。19.答案：一、单项选择题(只有一个选项正确，共7道小题)1.位移法中，将铰接端的角位移、滑动支承端的线位移作为基本未知量：Ｃ(A)绝对不可(B)必须(C)可以，但不必(D)一定条件下可以2.等截面直杆的弯矩传递系数CAB与下列什...
