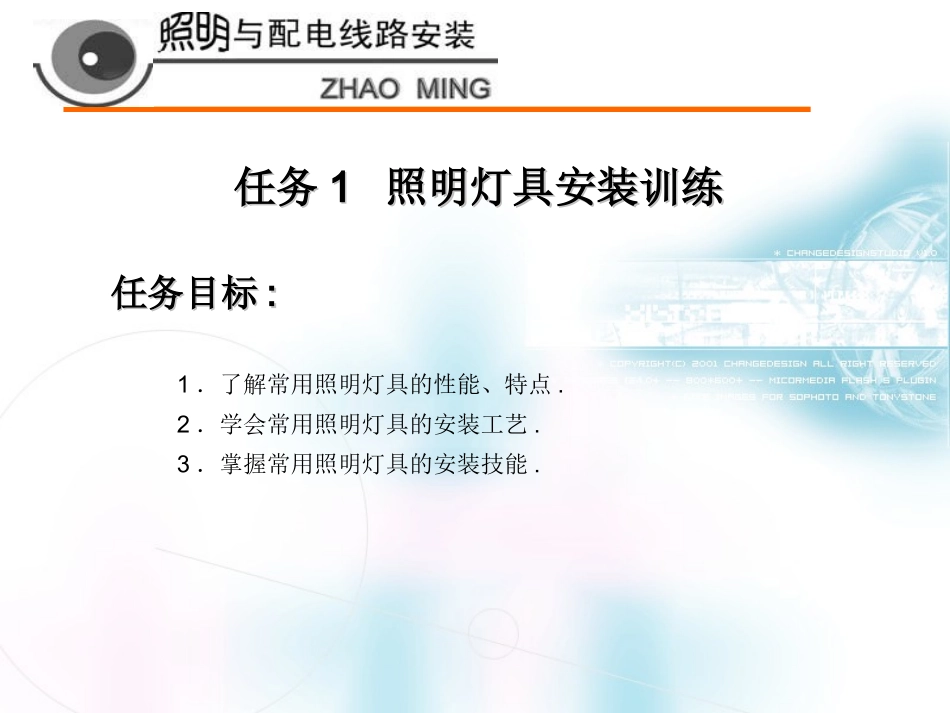

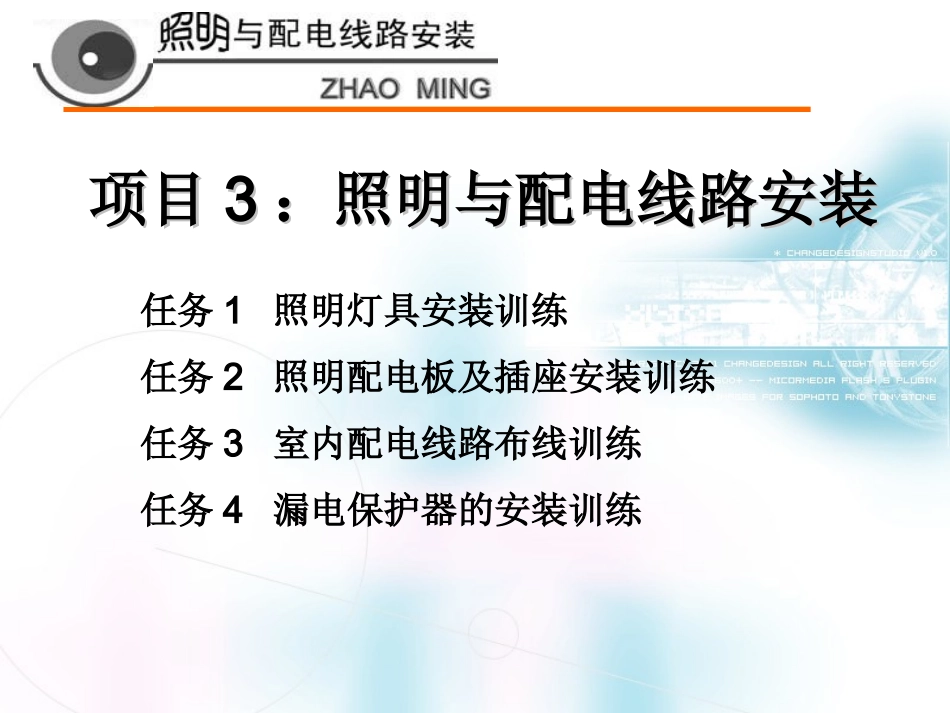

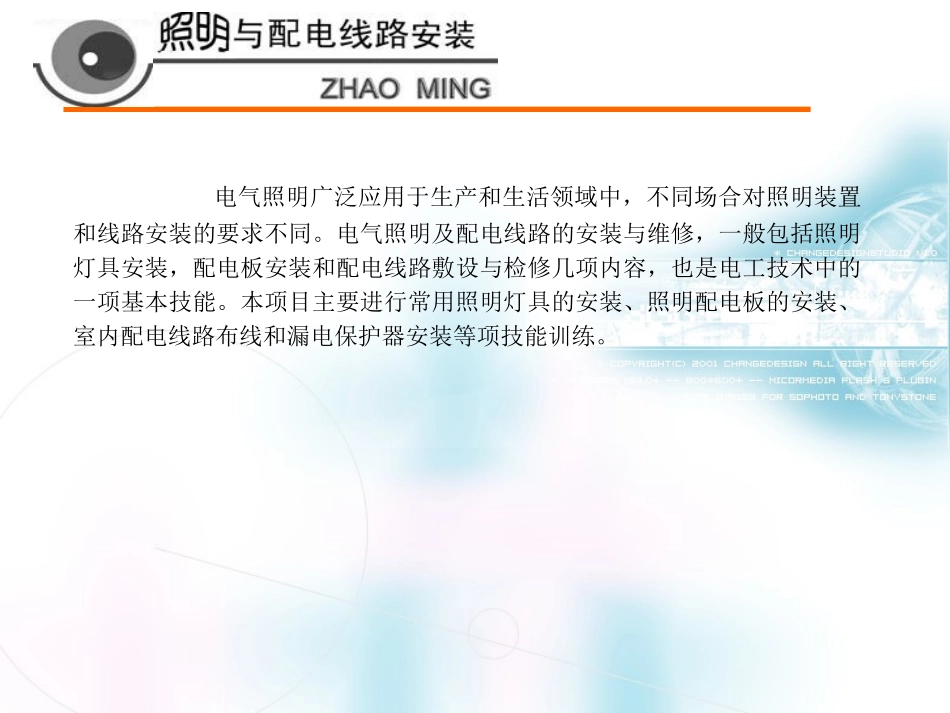

项目项目33：照明与配电线路安装：照明与配电线路安装任务1照明灯具安装训练任务2照明配电板及插座安装训练任务3室内配电线路布线训练任务4漏电保护器的安装训练电气照明广泛应用于生产和生活领域中，不同场合对照明装置和线路安装的要求不同。电气照明及配电线路的安装与维修，一般包括照明灯具安装，配电板安装和配电线路敷设与检修几项内容，也是电工技术中的一项基本技能。本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配电线路布线和漏电保护器安装等项技能训练。任务任务11照明灯具安装训练照明灯具安装训练任务目标任务目标::1．了解常用照明灯具的性能、特点.2．学会常用照明灯具的安装工艺.3．掌握常用照明灯具的安装技能.相关知识：1．照明灯具安装工艺要求照明灯具安装的一般要求：各种灯具、开关、插座及所有附件，都必须安装牢固可靠，应符合规定的要求。壁灯及吸顶灯要牢固地敷设在建筑物的平面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。灯具与附件的连接必须正确可靠。照明灯控制常有下列两种基本形式：一种是用一只单连开关控制一盏灯，其电路如图3.1所示。接线时，开关应接在相线上，这样在开关切断后，灯头就不会带电，以保证使用和维修的安全。另一种是用两只双连开关，在两个地方控制一盏灯，其电路如图3.2所示。这种形式通常用于楼梯或走廊上，在楼上楼下或走廊两端均可控制灯的接通和断开。图3.1一只单连开关控制一盏灯图3.2两只双连开关控制一盏灯2．白炽灯的安装白炽灯亦称钨丝灯泡，灯泡内充有惰性气体，当电流通过钨丝时，将灯丝加热到白炽状态而发光，白炽灯的功率一般在15～300W。因其结构简单、使用可靠、价格低廉、便于安装和维修，故应用很广。室内白炽灯的安装方式常有吸顶式、壁式和悬吊式三种，如图3.3所示。图3.3常用白炽灯的安装方式下面以悬吊式为例介绍其具体安装步骤:（1）安装圆木。如图3.4所示，先在准备安装吊线盒的地方打孔，预埋木榫或尼龙胀管。在圆木底面用电工刀刻两条槽，在圆木中间钻三个小孔，然后将两根电源线端头分别嵌入圆木的两条槽内，并从两边小孔穿出，最后用木螺丝从中间小孔中将圆木紧固在木榫或尼龙胀管上。图3.4圆木的安装（2）安装吊线盒。如图3.5所示，先将圆木上的电线从吊线盒底座孔中穿出，用木螺丝将吊线盒紧固在圆木上。将穿出的电线剥头，分别接在吊线盒的接线柱上。按灯的安装高度取一段软电线，作为吊线盒和灯头的连接线，将上端接在吊线盒的接线柱上，下端准备接灯头。在离电线上端约5cm处打一个结，使结正好卡在接线孔里，以便承受灯具重量。图3.5吊线盒的安装（3）安装灯头。如图3.6所示，旋下灯头盖，将软线下端穿入灯头盖孔中。在离线头约3mm处也打一个结，把两个线头分别接在灯头的接线柱上，然后旋上灯头盖。若是螺口灯头，相线应接在与中心铜片相连的接线柱上，否则容易发生触电事故。在一般环境下灯头离地高度不低于2m，潮湿、危险场所不低于2.5m，如因生活、工作和生产需要而必须把电灯放低时，其离地高度不能低于1m，且应在电源引线上加绝缘管保护，并使用安全灯座。离地不足1m使用的电灯，必须采用36V以下的安全灯。图3.6灯头的安装图3.7开关的安装（4）安装开关。控制白炽灯的开关应串接在相线上，即相线通过开关再进灯头。一般拉线开关的安装高度离地面2.5m，扳动开关（包括明装或暗装）离地高度为1.4m。安装扳动开关时，方向要一致，一般向上为“合”，向下为“断”。安装拉线开关或明装扳动开关的步骤和方法与安装吊线盒大体相同，先安装圆木，再把开关安装在圆木上，如图3.7所示。（5）常见故障与处理方法。白炽灯线路比较简单，检修起来也比较容易，其常见故障与处理方法可参考表3.1。故障现象造成原因处理方法灯泡不亮1.灯泡灯丝已断或灯座引线断开2.灯头或开关处的接线接触不良3.线路断路4.电源熔丝烧断1.更换灯泡或灯头2.查明原因，加以紧固3.检查并接通线路4.查明原因并重新更换灯泡忽亮忽暗或忽亮忽熄1.灯头或开关处接线松动2.熔丝接触不良3.灯丝与灯泡内电极忽接忽...
