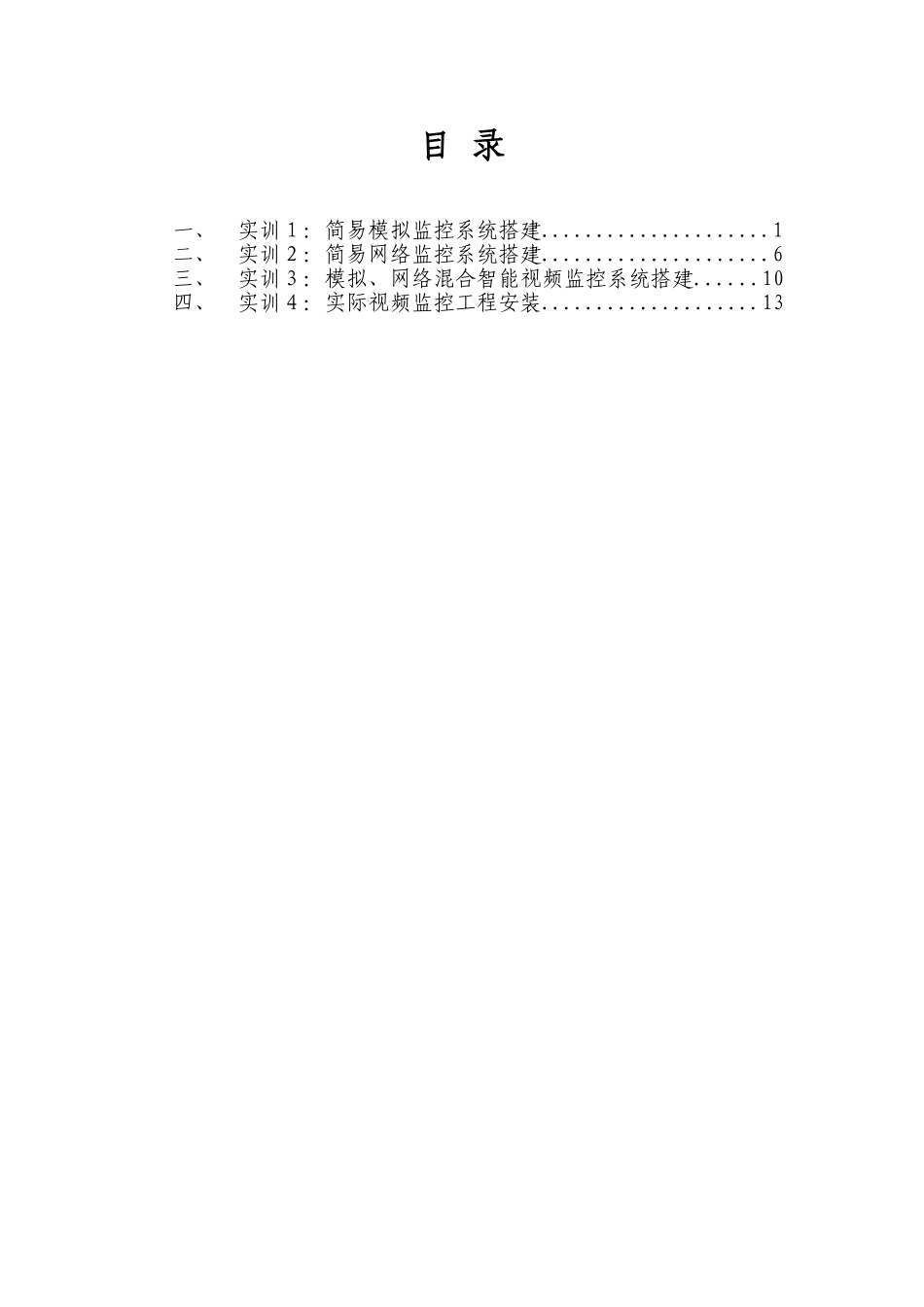

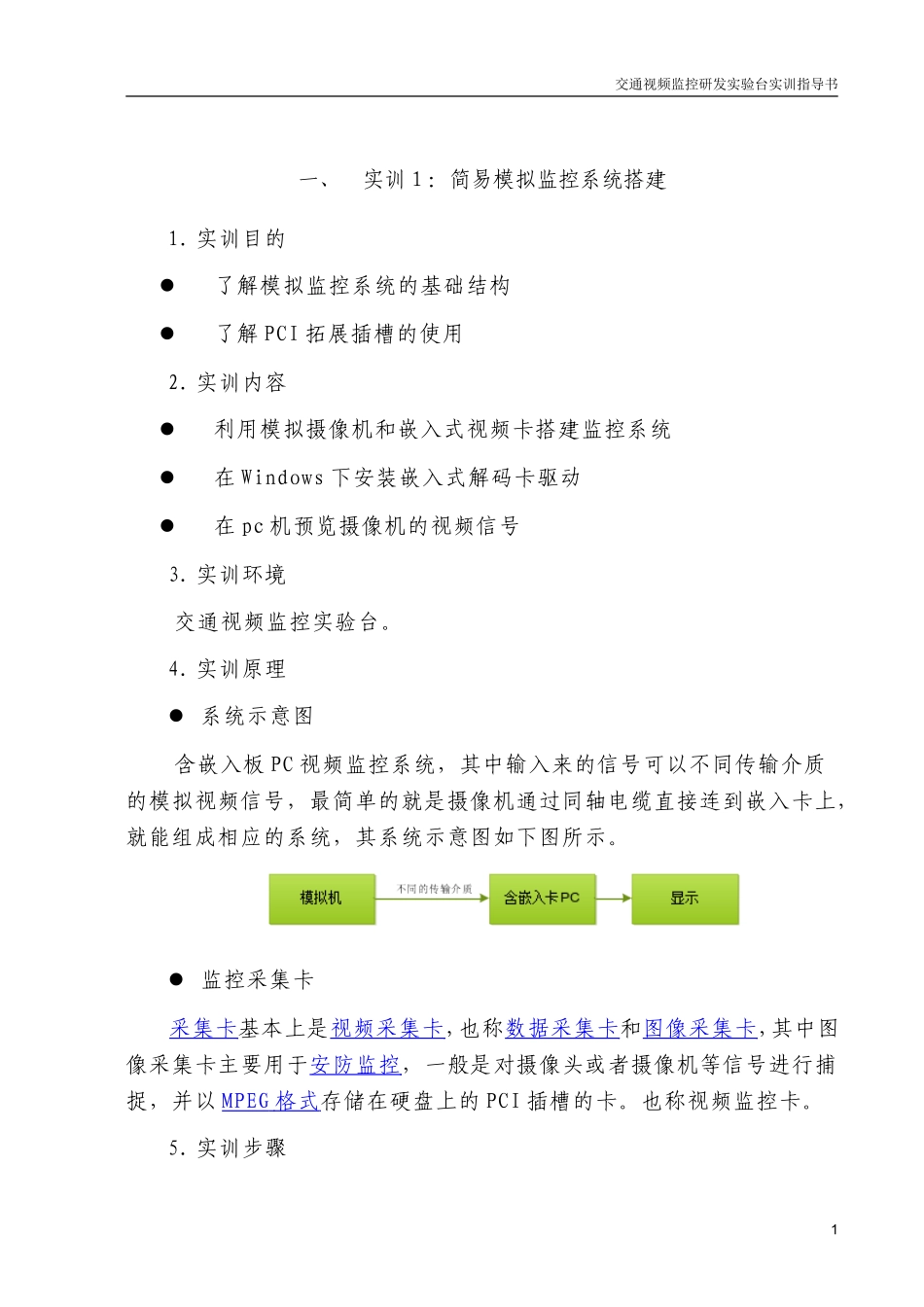

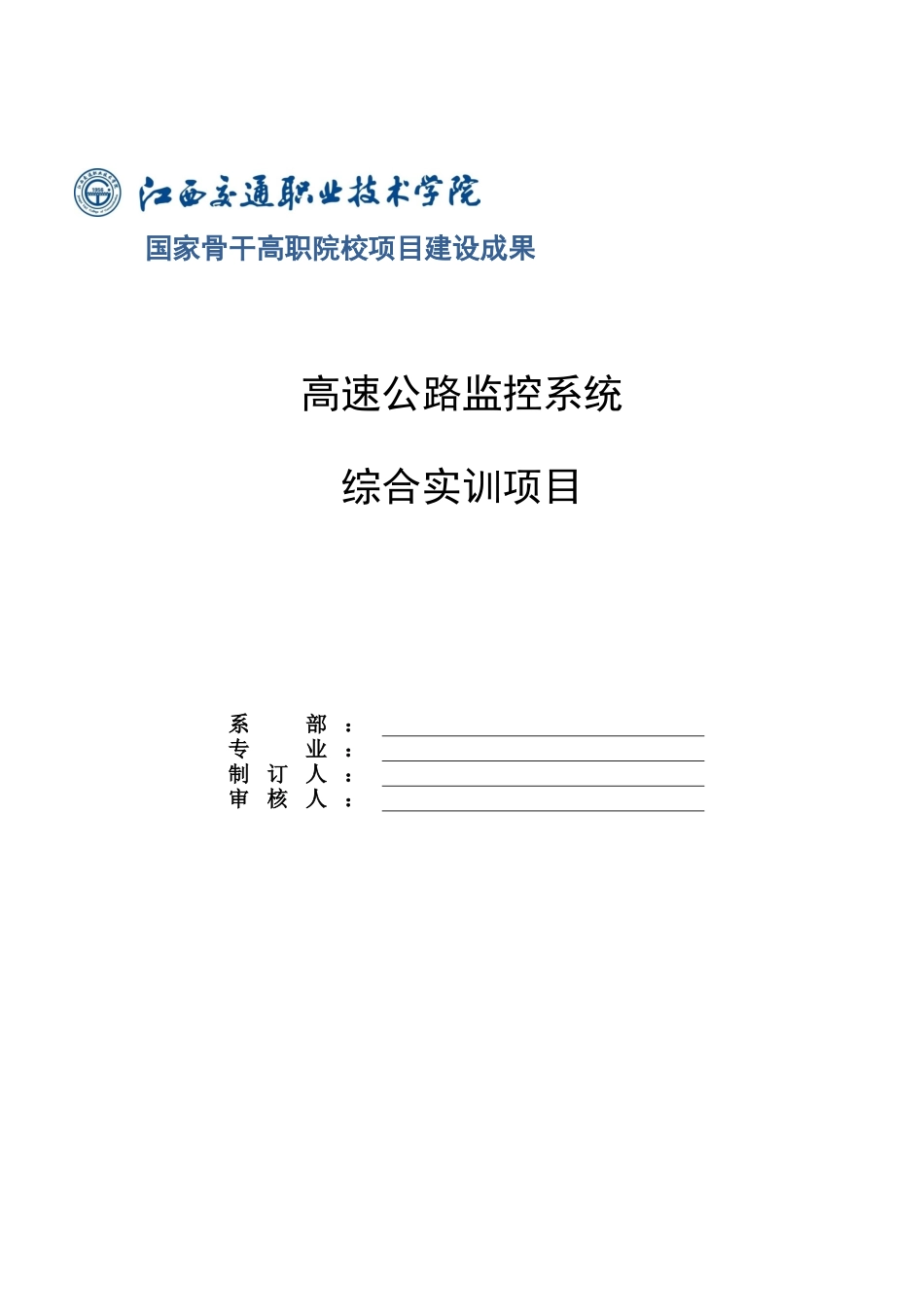

国家骨干高职院校项目建设成果高速公路监控系统综合实训项目系部：专业：制订人：审核人：目录一、实训１：简易模拟监控系统搭建.....................1二、实训２：简易网络监控系统搭建.....................6三、实训３：模拟、网络混合智能视频监控系统搭建......10四、实训４：实际视频监控工程安装....................13交通视频监控研发实验台实训指导书一、实训１：简易模拟监控系统搭建1.实训目的了解模拟监控系统的基础结构了解PCI拓展插槽的使用2.实训内容利用模拟摄像机和嵌入式视频卡搭建监控系统在Windows下安装嵌入式解码卡驱动在pc机预览摄像机的视频信号3.实训环境交通视频监控实验台。4.实训原理系统示意图含嵌入板PC视频监控系统，其中输入来的信号可以不同传输介质的模拟视频信号，最简单的就是摄像机通过同轴电缆直接连到嵌入卡上，就能组成相应的系统，其系统示意图如下图所示。监控采集卡采集卡基本上是视频采集卡，也称数据采集卡和图像采集卡，其中图像采集卡主要用于安防监控，一般是对摄像头或者摄像机等信号进行捕捉，并以MPEG格式存储在硬盘上的PCI插槽的卡。也称视频监控卡。5.实训步骤1交通视频监控研发实验台实训指导书1)安装视频板卡先将pc机断电，用工具将pc机侧板打开，将视频板卡安插到如图1所示接口处，用工具固定后和安装好侧板后，上电。2)视频板卡驱动安装驱动程序包含以下文件：2交通视频监控研发实验台实训指导书DriverInstallexe：驱动安装程序；DS-40xxDrv.sys：DS-4000系列压缩/解码卡驱动文件；DS-41xxDrv.sys：DS-4100系列压缩卡驱动文件；DS-41xxHDDrv.sys：DS-4101HD高清解码卡驱动文件；DS-42xxDrv.sys：DS-4200系列压缩卡驱动文件。驱动安装程序会自动判断系统内的板卡的型号并为其安装上对应的驱动。驱动程序安装：第一步：双击“DriverInstall.exe”，启动驱动安装程序。第二步：3交通视频监控研发实验台实训指导书点击“InstallorUpdateDriver”，板卡驱动自动安装。第三步：安装成功，驱动安装程序自动提示成功信息“DriverInstallsuccessfully”正确并成功安装驱动后，可在系统“设备管理器”—>“声音、视频和游戏控制器”项下显示如下图所示的板卡驱动信息，驱动的个数以系统中能正常加载的芯片个数而定。4交通视频监控研发实验台实训指导书注意：驱动安装程序会根据板卡型号的不同自动做出判断，所显示的驱动信息会根据板卡型号的不同而变化：DS-4101HD高清解码卡将显示驱动名称：“HikvisionDS41xxHDSeries”DS-4000系列压缩/解码卡将显示驱动名称“HikvisionDS40xxHC/HCS/HC+/HF/HS/MDSeries”DS-4100系列压缩卡将显示驱动名称：“HikvisionDS41xxSeries”DS-4200系列压缩卡将显示驱动名称：“HikvisionDS42xxSeries”3)驱动卸载删除系统目录C:\WINDOWS\system32\drivers（以XP系统为例）drivers文件夹下DS-41xxHDDrv.sys、DS-40xxDrv.sys、DS-41xxDrv.sys及DS-42xxDrv.sys驱动文件；删除系统目录C:\WINDOWS\inf（以XP系统为例）inf文件夹下oem*.*文件；重新启动计算机。4)图像预览解压如图所示的安装包，按默认设置安装好板卡的sdk。5交通视频监控研发实验台实训指导书在Windows“开始”菜单程序组中选取“HTDemo.exe””图标，启动演示程序，在程序菜单中选择Encview来预览图像。6.教学课时4课时。6交通视频监控研发实验台实训指导书7交通视频监控研发实验台实训指导书二、实训２：简易网络监控系统搭建1.实训目的了解网络监控系统的基础结构初步了解ActiveX空间学习使用IE插件控制网络摄像机掌握网络Ping方法的使用2.实训内容制作网络交叉线连通测试：使用Ping方法来检测摄像机和pc机间的连通性。智能球机的云台控制、镜头控制、参数调节3.实训环境交通视频监控实验台。4.实训原理1)ActiveXActiveX是一个开放的集成平台，为开发人员、用户和Web生产商提供了一个快速而简便的在Internet和Intranet创建程序集成和内容的方法。使用ActiveX,可轻松方便的在Web页中插入多媒体效果、交互式对象、以及复杂程序，创建用户体验相当的高质量多媒体CD-ROM。2)网络交叉线具体的线序制作方法是：...
