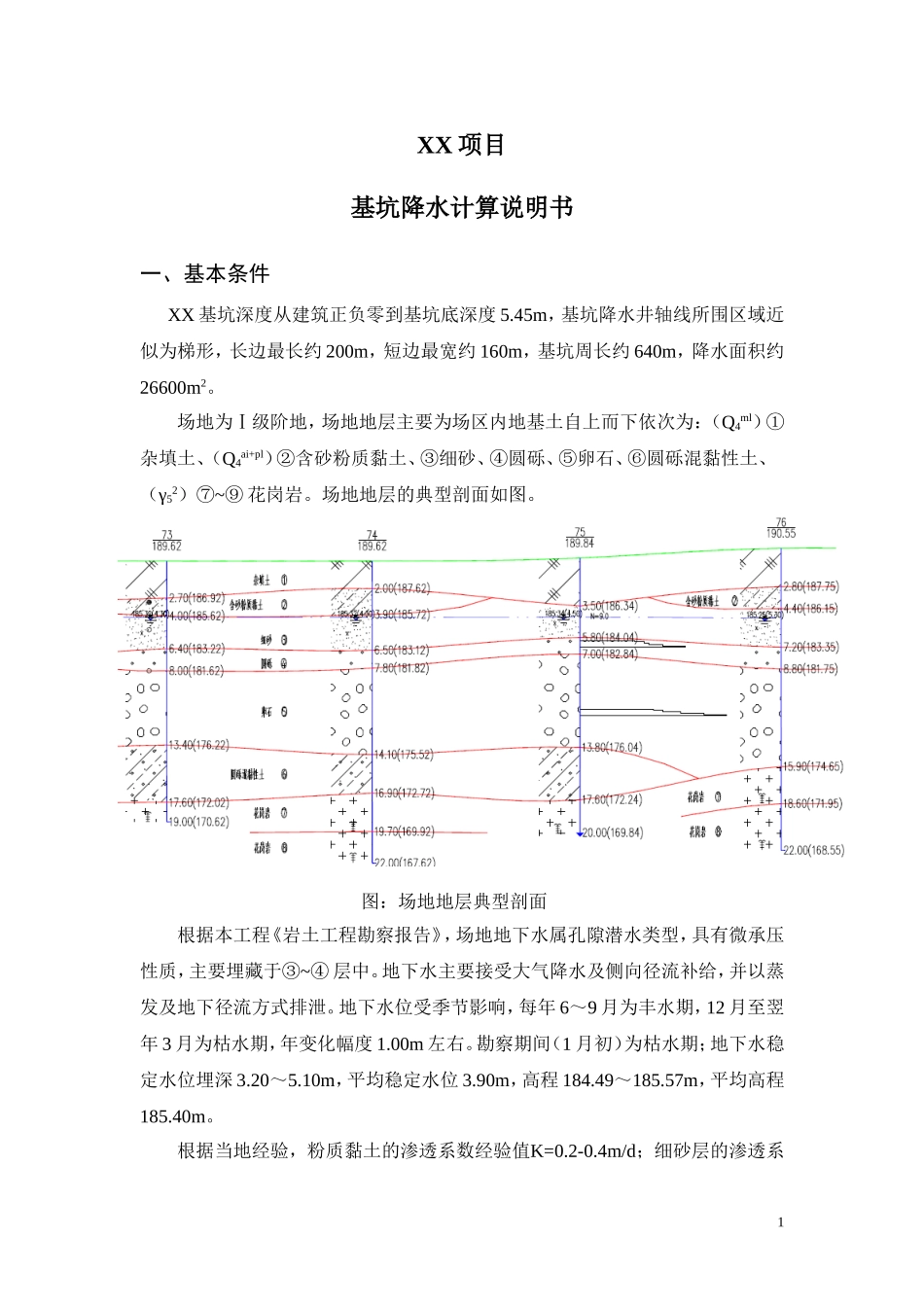

XX项目基坑降水计算说明书一、基本条件XX基坑深度从建筑正负零到基坑底深度5.45m，基坑降水井轴线所围区域近似为梯形，长边最长约200m，短边最宽约160m，基坑周长约640m，降水面积约26600m2。场地为Ⅰ级阶地，场地地层主要为场区内地基土自上而下依次为：（Q4ml）①杂填土、（Q4ai+pl）②含砂粉质黏土、③细砂、④圆砾、⑤卵石、⑥圆砾混黏性土、（γ52）⑦~⑨花岗岩。场地地层的典型剖面如图。图：场地地层典型剖面根据本工程《岩土工程勘察报告》，场地地下水属孔隙潜水类型，具有微承压性质，主要埋藏于③~④层中。地下水主要接受大气降水及侧向径流补给，并以蒸发及地下径流方式排泄。地下水位受季节影响，每年6～9月为丰水期，12月至翌年3月为枯水期，年变化幅度1.00m左右。勘察期间（1月初）为枯水期；地下水稳定水位埋深3.20～5.10m，平均稳定水位3.90m，高程184.49～185.57m，平均高程185.40m。根据当地经验，粉质黏土的渗透系数经验值K=0.2-0.4m/d；细砂层的渗透系1数为经验值K=1-3m/d；圆砾层的渗透系数为经验值K=60-80m/d；卵石层的渗透系数为经验值k=80-100m/d；粉质黏土混圆砾层的渗透系数为经验值k=5-10m/d；花岗岩（全风化）层的渗透系数为经验值k=4-6m/d。根据勘察单位的潜水完整井抽水试验，建议混合含水层渗透系数K=70m/d。本工程降水含水层主要为砂层及圆砾，取混合含水层渗透系数k=70m/d。二、降水目的基坑开挖深度内存在地下水，为保证地下室基础施工的质量及安全，需将地下水降至基础底板下1.0m。三、降水参数选取①渗透系数k本工程降水含水层主要为砂层及圆砾，取混合含水层渗透系数k=70m/d。②降水影响半径R降水影响半径宜通过试验确定，本工程依据《吉林市万达广场（A1大商业）地块补充水文地质勘察报告》（中国市政工程东北设计研究总院，2014.10），降水影响半径R=340m。③潜水含水层厚度H根据《本工程岩土勘察报告》，含水层厚度12-14m。本工程取H=12m。④基坑等效半径r0基坑圆形概化的等效半径r0，概化为圆形基坑，其等效半径按下列规定计算矩形基坑等效半径⑤地下水设计降深sd本工程场地勘察时地下水平均稳定水位标高185.40m，基坑底标高184.10m，则水位降深四、基坑涌水量计算本地块井点降水按潜水非完整井计算基坑涌水量，计算公式如下：2其中：H：潜水含水层厚度，H=12m；h：降水后基坑内的水位高度，h=H-2.3=9.7m；hm：hm=（H+h）/2=10.85m;R：降水影响半径，R=340m；r0：基坑等效半径，r0=92m；K：渗透系数70m/d；l：过滤器进水部分长度,取2.0m（m）。经计算：Q=15297m3/d。五、所需井点数降水井的井点数量n按下式计算：式中：Q——基坑总涌水量（m3/d）；15297m3/dq——设计单井出水量（m3/d）。单井出水量随着抽水时间的延长，由大变小趋于稳定（刚开始抽水时单井进水长度大，抽水量大，逐渐变小）。根据经验按300.0m3/d（15m3/h，一昼夜有效工作时间20h）计算，计算需要降水井的数量n=56，基坑周长640m，井间距约11.4m。六、井点布置单井出水量随着抽水时间的延长，由大变小趋于稳定（刚开始抽水时单井进水长度大，抽水量大，逐渐变小）。根据设计计算及综合考虑，本工程基坑西侧、北侧及南侧降水井井间距按12.0m在基坑周边均匀布置，基坑东侧与大商业基坑降水井共用，降水井间距10.0m。本工程共布置降水井56口。降水井井径300mm（成孔直径大于400mm），单井深度15m，降水井管采用钢3筋笼。布置降水井能够达到降水要求。为及时掌握降水效果，可在基坑中央及周围设置2~4口观测水井，同时由于基坑范围较大，应根据勘察报告，在基坑内在粘性土与非粘性土互层分布的地层或非均质土层处，设置若干疏干井（也可集水明排），井间距可取20~40m。基坑开挖至设计深度时，要根据现场实际情况设置排水沟、集水坑等，进行排水。4
