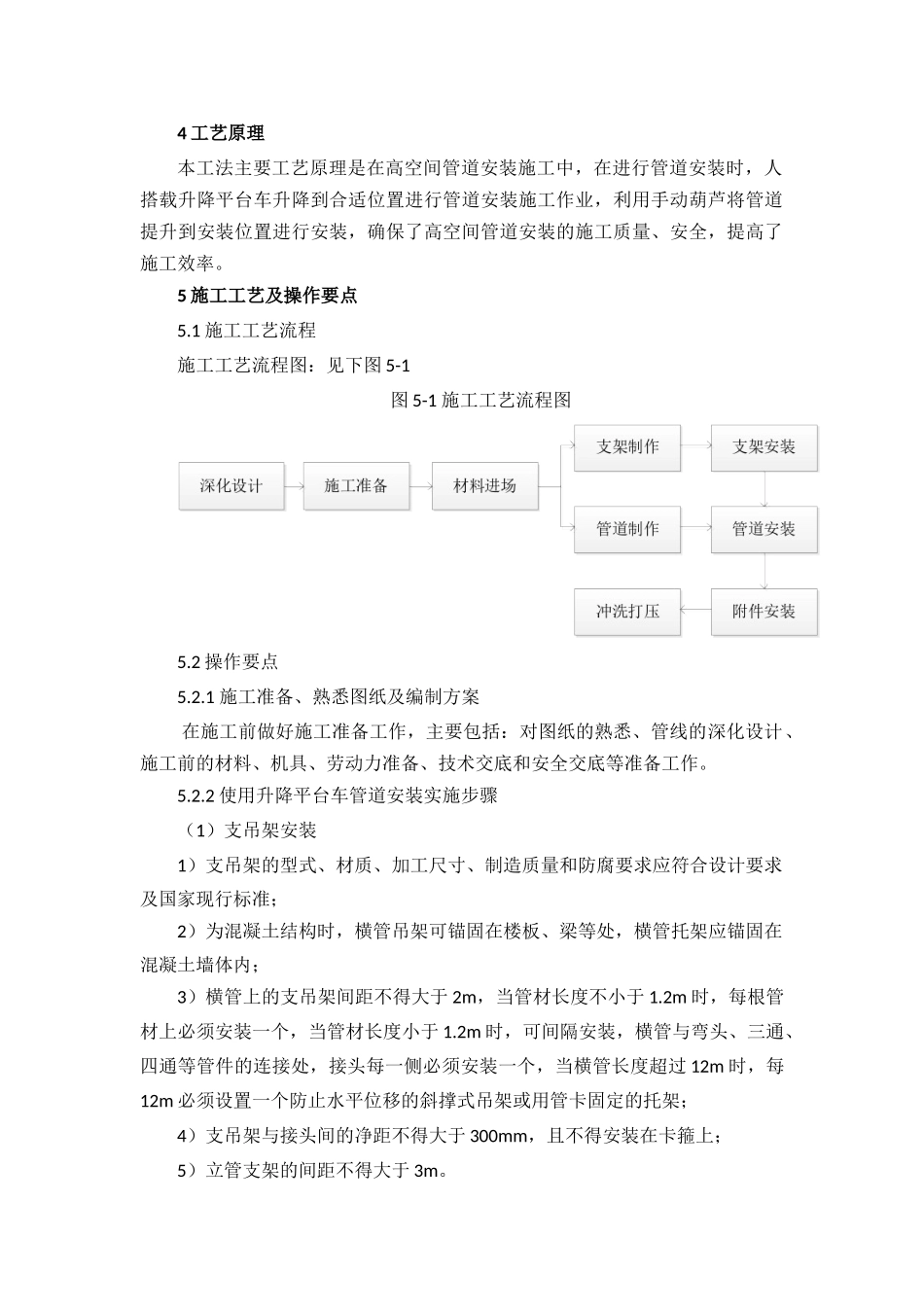

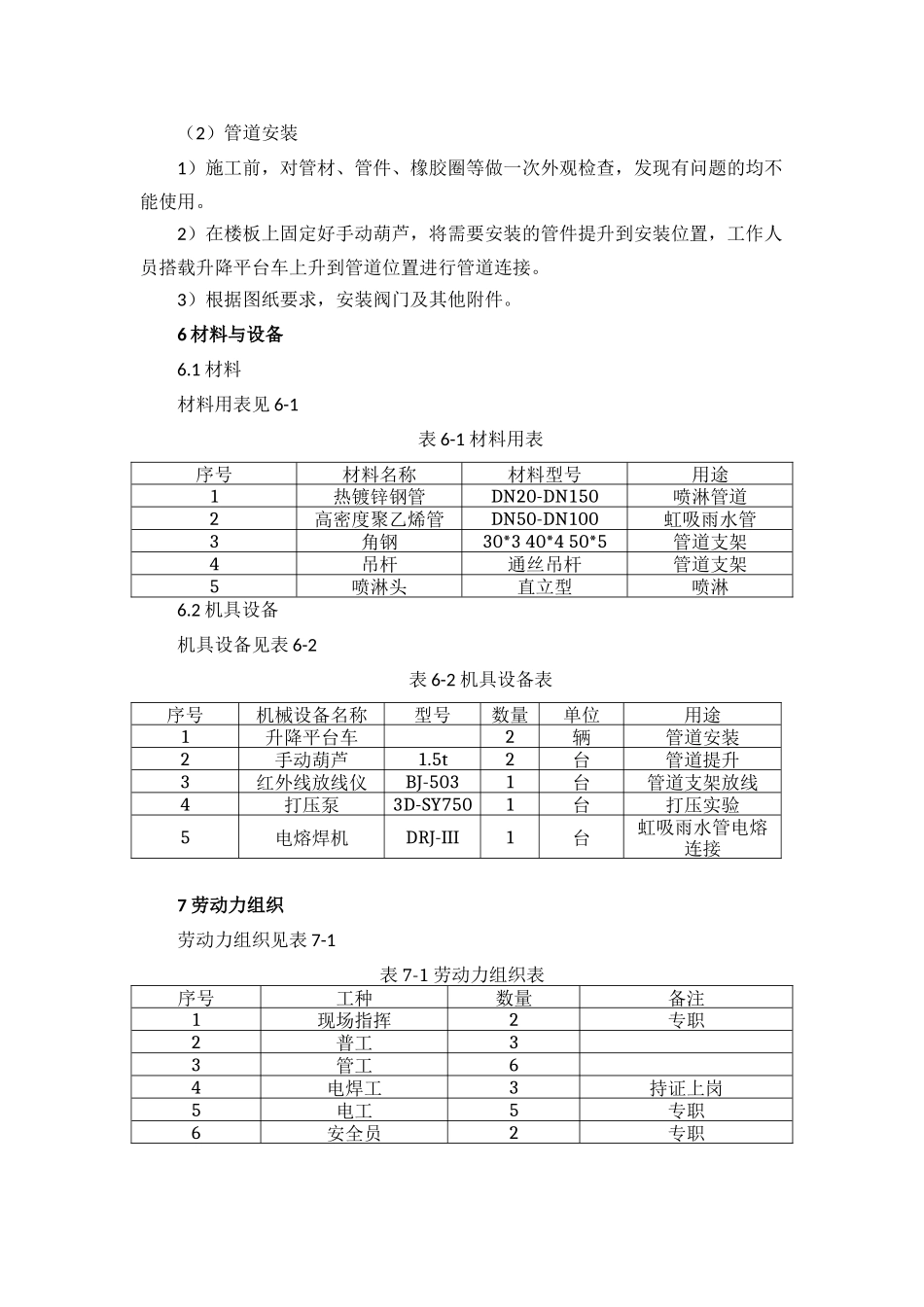

高空间管道安装施工工法北京绿隔产业用地项目1前言随着我国各类厂房、体育场馆及展馆等建设工程不断增加，高空间管道安装施工作业的情况越来越普遍，在目前高空间管道安装施工技术中，通常采用传统的满堂红脚手架或搭设脚手架移动平台来进行高空管道作业，施工前，需要花费大量的人力和物力来搭设满堂红脚手架或移动架，并且施工效率低，安全风险系数低。在国外发达国家，利用升降平台车进行高空间管道施工技术已经很成熟，在我国升降平台车的使用还不普及。根据目前高空间管道安装施工现状，结合北京绿隔产业用地项目这一工程实际情况，我们将升降平台车应用到高空间管道安装施工过程中。现以北京绿隔产业用地项目工程为例详细阐述高空间管道安装施工技术。北京绿隔产业用地项目位于北京市朝阳区，工程地下三层，地上七层，建筑总高度45m，总建筑面积8.1万m2，本工程七层夹层为放映厅，层高13.05米，走道区域，施工空间狭小，管道密集，各个专业管道交叉排布，且施工进度紧，夹层管道安装施工是本工程机电施工一个关键节点。2工法特点升降平台车的出现解决了高空间、狭窄区域施工作业困难的难题，保证了高空间管道安装的质量，2.1大大提高高空间管道安装施工质量、施工效率、施工安全及达到降本增效的目的通过采用高空间管道安装施工工艺后，大大提高了高空间管道安装的施工质量，大大缩短了夹层管道安装的施工时间，提高了工作人员的工作效率；确保了施工安全。并且采用此施工工法后，达到了降本增效的效果2.2节能和环保效益使用本工法，可以达到节能环保要求。节约社会资源，达到节能及环保要求，其综合效益好。2.3升降平台车的优势升降平台车的优势：升降平台车是用于高空作业的升降机械设备，产品具有结构稳固、移动灵活、升降平稳、操作方便、载重量大等特点3适用范围本工法适用于厂房、体育场馆及展馆等高空间管道安装施工。4工艺原理本工法主要工艺原理是在高空间管道安装施工中，在进行管道安装时，人搭载升降平台车升降到合适位置进行管道安装施工作业，利用手动葫芦将管道提升到安装位置进行安装，确保了高空间管道安装的施工质量、安全，提高了施工效率。5施工工艺及操作要点5.1施工工艺流程施工工艺流程图：见下图5-1图5-1施工工艺流程图5.2操作要点5.2.1施工准备、熟悉图纸及编制方案在施工前做好施工准备工作，主要包括：对图纸的熟悉、管线的深化设计、施工前的材料、机具、劳动力准备、技术交底和安全交底等准备工作。5.2.2使用升降平台车管道安装实施步骤（1）支吊架安装1）支吊架的型式、材质、加工尺寸、制造质量和防腐要求应符合设计要求及国家现行标准；2）为混凝土结构时，横管吊架可锚固在楼板、梁等处，横管托架应锚固在混凝土墙体内；3）横管上的支吊架间距不得大于2m，当管材长度不小于1.2m时，每根管材上必须安装一个，当管材长度小于1.2m时，可间隔安装，横管与弯头、三通、四通等管件的连接处，接头每一侧必须安装一个，当横管长度超过12m时，每12m必须设置一个防止水平位移的斜撑式吊架或用管卡固定的托架；4）支吊架与接头间的净距不得大于300mm，且不得安装在卡箍上；5）立管支架的间距不得大于3m。（2）管道安装1）施工前，对管材、管件、橡胶圈等做一次外观检查，发现有问题的均不能使用。2）在楼板上固定好手动葫芦，将需要安装的管件提升到安装位置，工作人员搭载升降平台车上升到管道位置进行管道连接。3）根据图纸要求，安装阀门及其他附件。6材料与设备6.1材料材料用表见6-1表6-1材料用表序号材料名称材料型号用途1热镀锌钢管DN20-DN150喷淋管道2高密度聚乙烯管DN50-DN100虹吸雨水管3角钢30*340*450*5管道支架4吊杆通丝吊杆管道支架5喷淋头直立型喷淋6.2机具设备机具设备见表6-2表6-2机具设备表序号机械设备名称型号数量单位用途1升降平台车2辆管道安装2手动葫芦1.5t2台管道提升3红外线放线仪BJ-5031台管道支架放线4打压泵3D-SY7501台打压实验5电熔焊机DRJ-III1台虹吸雨水管电熔连接7劳动力组织劳动力组织见表7-1表7-1劳动力组织表序号工种数量备注1现场指挥2专职2普工33管工64电焊工3持证上岗5电工5专职6安全员2专职8质量控制8.1施工所有...
