铝及铝合金的焊接VIP免费

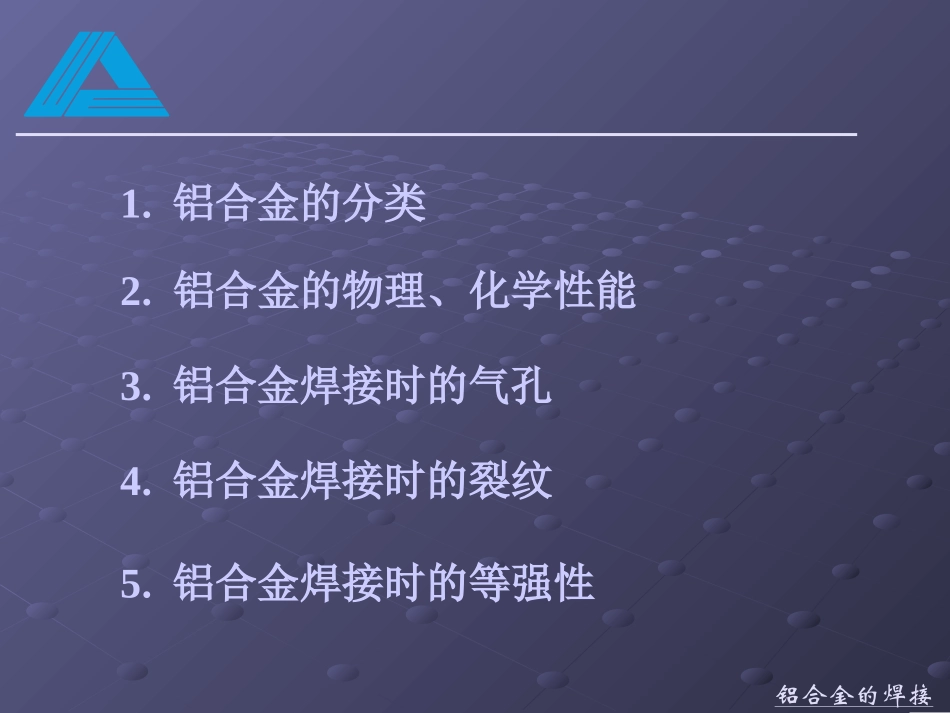

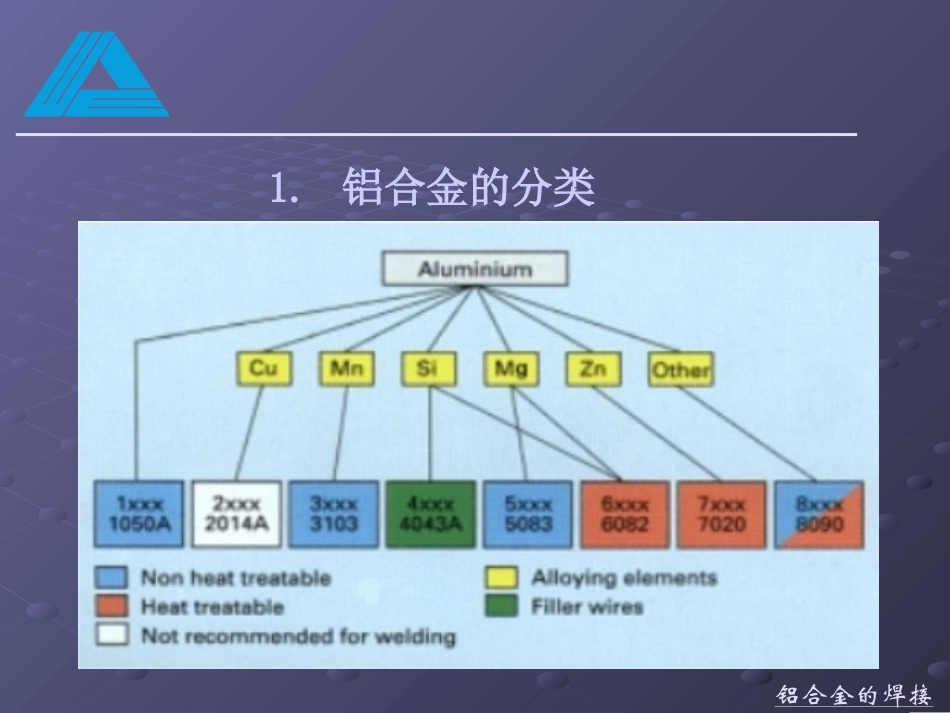

铝合金的焊接铝及其合金的焊接铝合金的焊接1.铝合金的分类2.铝合金的物理、化学性能3.铝合金焊接时的气孔4.铝合金焊接时的裂纹5.铝合金焊接时的等强性铝合金的焊接1.铝合金的分类铝合金的焊接可热处理合金该类合金是通过加工强化和固溶强化来获得所需要的强度，通常的固溶强化元素有Mg和Mn，主要在1xxx、3xxx、5xxx系列的合金中。不可热处理合金材料的强度和硬度依靠合金成分和热处理（固溶处理和淬火+自然或人工时效处理生成的细小弥散相强化）获得。主要的合金元素主要存在于2xxx、6xxx、7xxx和8xxx系列合金中。铝合金的焊接铸铝和锻铝铸铝合金中的合金元素含量高于锻铝，这样改善了铸铝件的质量，但是对其加工性能则不利。铝合金的焊接常用的铝合金焊丝4043（Al-Si）：用于Al-Si和Al-Mg-Si系（6061、6082等）以及铸铝和锻铝合金之间的MIG和TIG焊。5356（Al-Mg-Si）：用于Al-Mg系（Mg<5%）合金的MIG和TIG焊。铝合金的焊接2.Al合金的物理化学性能铝合金的焊接线膨胀系数大，是钢的1倍；比热大，是钢的2倍；密度小；晶型是面心立方，没有同素异构转变，塑性好，无低温脆性转变，但强度比较低。铝合金的焊接3.铝合金焊接过程中形成的气孔铝是活性元素，本身能脱氧，不象钢焊接过程中会形成CO或CO2气孔，所以主要是氢气孔。铝合金的焊接（1）氢的主要来源1）保护气体中的水分；2）焊材和母材表面吸附的水分；3）工件坡口处的氧化膜、油污等。铝合金的焊接（2）产生气孔的原因主要是由铝本身的物理性能造成的。1）产生气孔的临界氢分压最低氢在铝中的固溶度（S）与氢分压PH2有关：S=KPH2½产生气孔时几种金属临界氢分压的比较：Al
