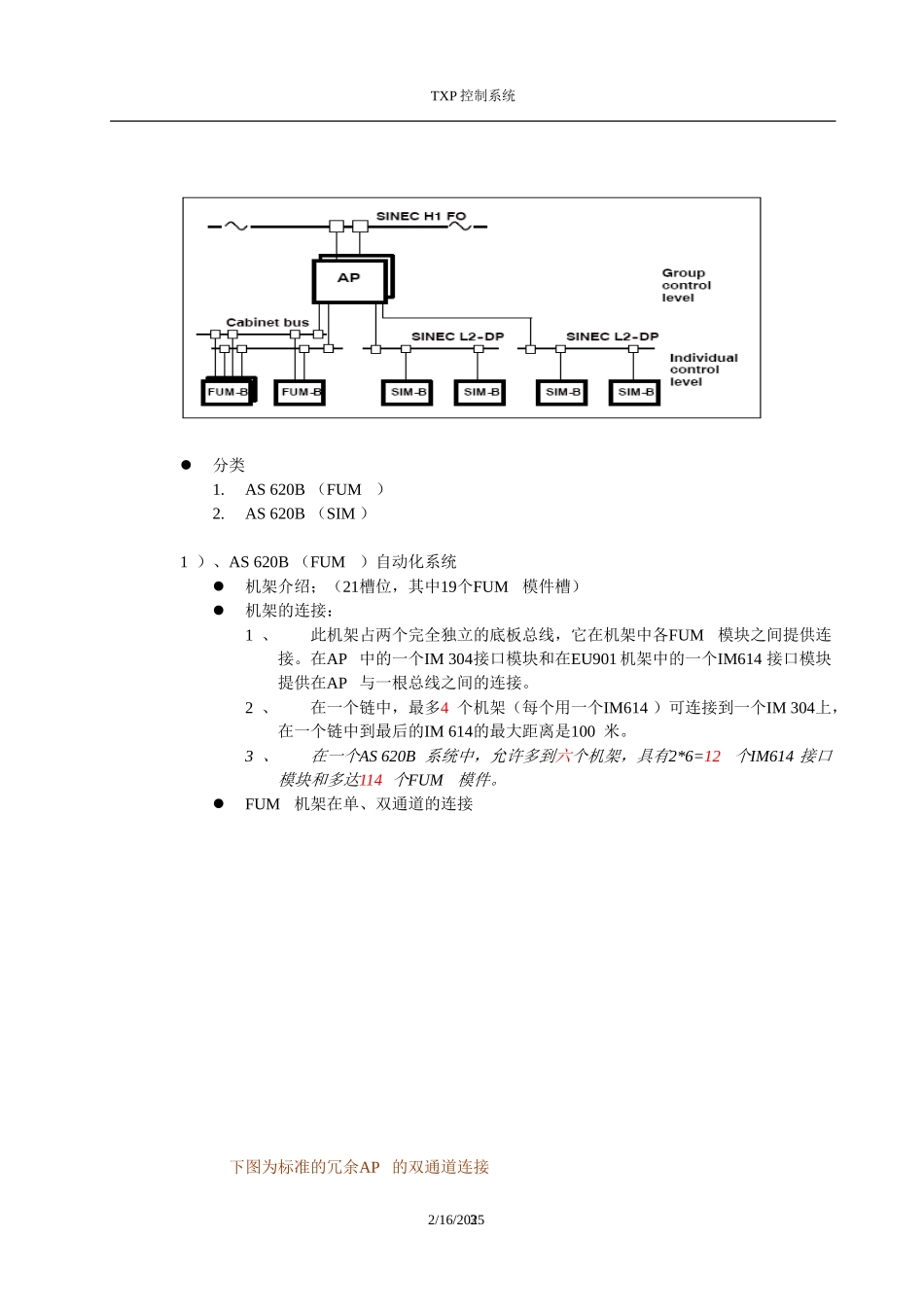

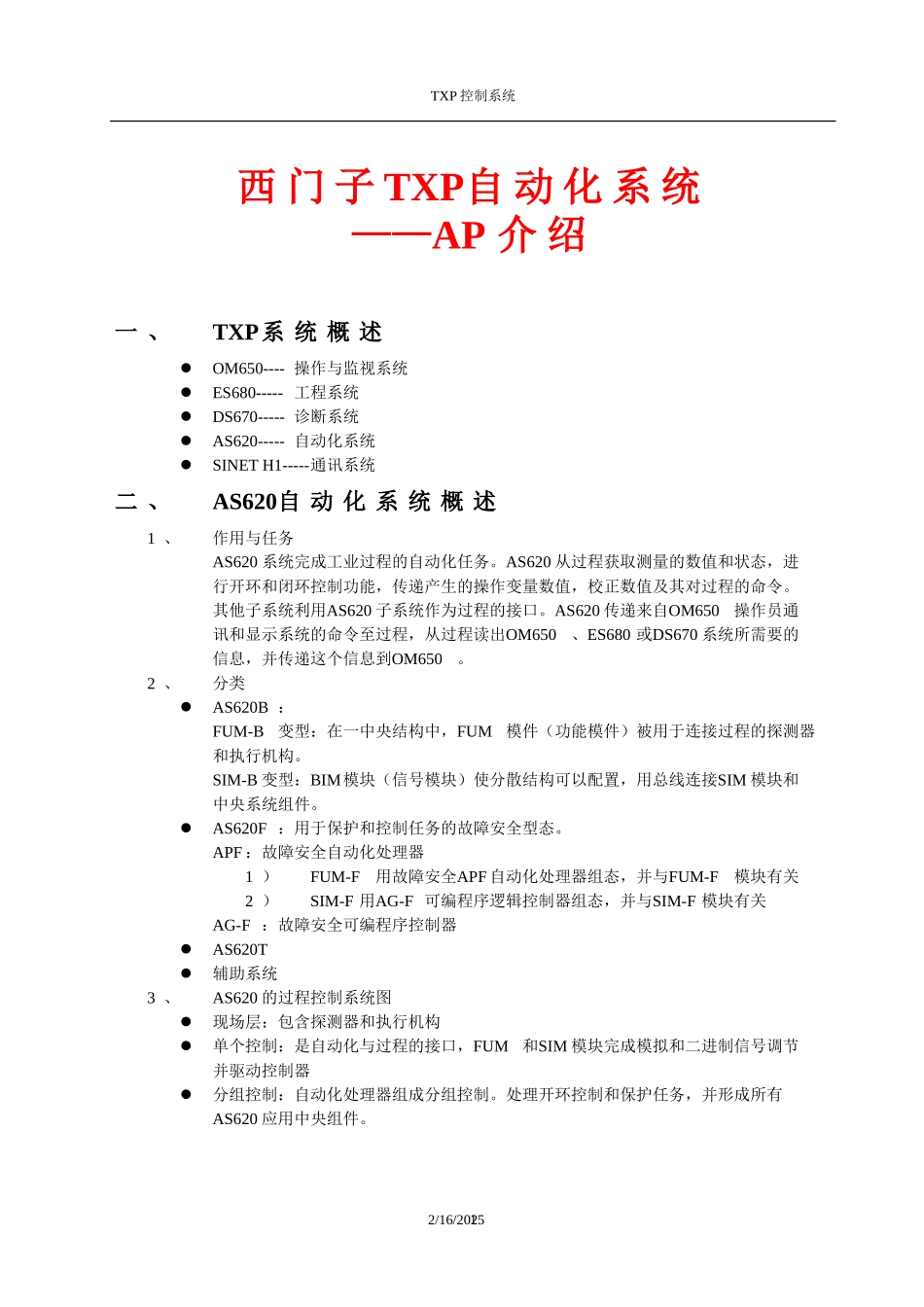

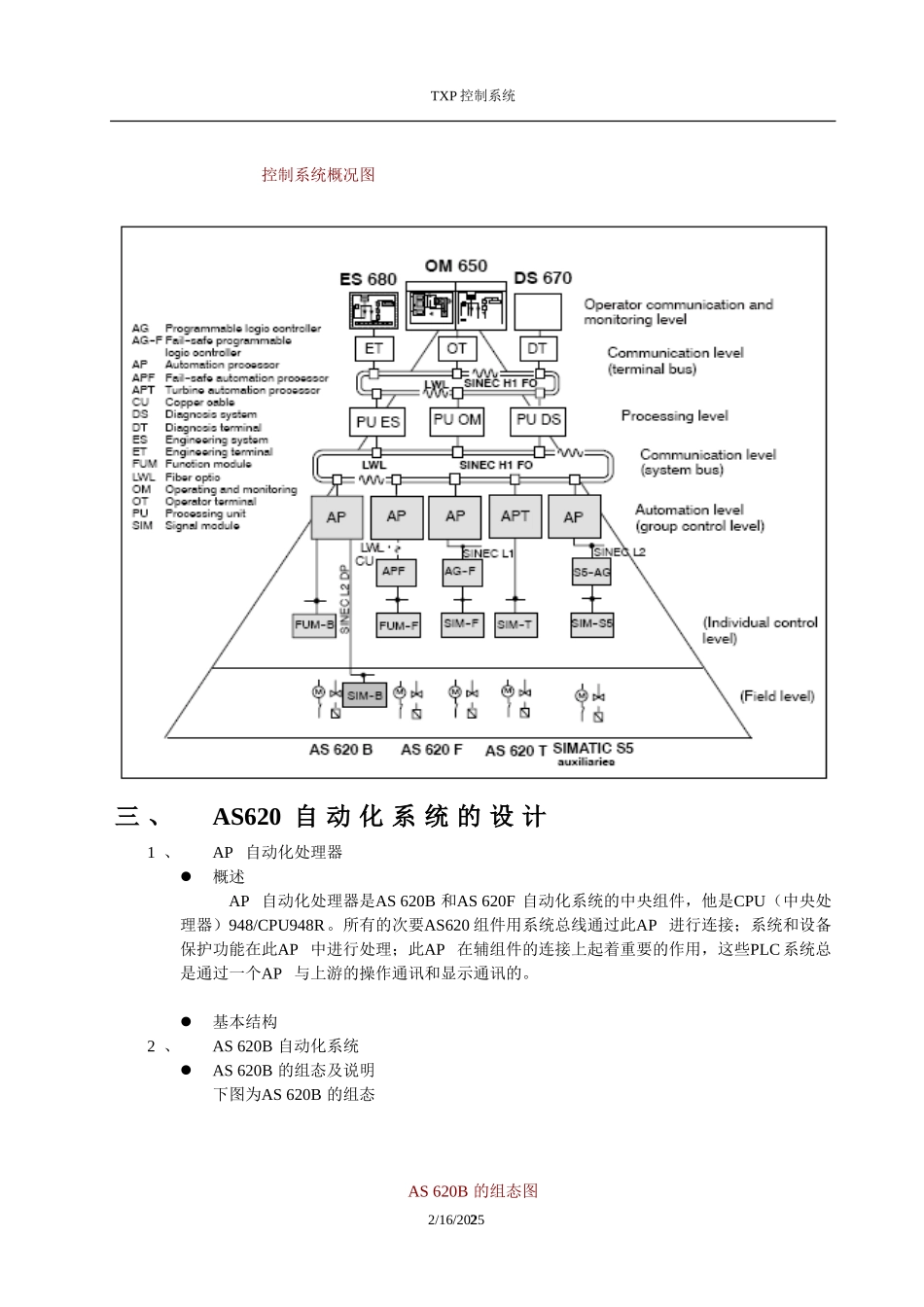

TXP控制系统西门子TXP自动化系统——AP介绍一、TXP系统概述OM650----操作与监视系统ES680-----工程系统DS670-----诊断系统AS620-----自动化系统SINETH1-----通讯系统二、AS620自动化系统概述1、作用与任务AS620系统完成工业过程的自动化任务。AS620从过程获取测量的数值和状态，进行开环和闭环控制功能，传递产生的操作变量数值，校正数值及其对过程的命令。其他子系统利用AS620子系统作为过程的接口。AS620传递来自OM650操作员通讯和显示系统的命令至过程，从过程读出OM650、ES680或DS670系统所需要的信息，并传递这个信息到OM650。2、分类AS620B：FUM-B变型：在一中央结构中，FUM模件（功能模件）被用于连接过程的探测器和执行机构。SIM-B变型：BIM模块（信号模块）使分散结构可以配置，用总线连接SIM模块和中央系统组件。AS620F：用于保护和控制任务的故障安全型态。APF：故障安全自动化处理器1）FUM-F用故障安全APF自动化处理器组态，并与FUM-F模块有关2）SIM-F用AG-F可编程序逻辑控制器组态，并与SIM-F模块有关AG-F：故障安全可编程序控制器AS620T辅助系统3、AS620的过程控制系统图现场层：包含探测器和执行机构单个控制：是自动化与过程的接口，FUM和SIM模块完成模拟和二进制信号调节并驱动控制器分组控制：自动化处理器组成分组控制。处理开环控制和保护任务，并形成所有AS620应用中央组件。2/16/20251TXP控制系统控制系统概况图三、AS620自动化系统的设计1、AP自动化处理器概述AP自动化处理器是AS620B和AS620F自动化系统的中央组件，他是CPU（中央处理器）948/CPU948R。所有的次要AS620组件用系统总线通过此AP进行连接；系统和设备保护功能在此AP中进行处理；此AP在辅组件的连接上起着重要的作用，这些PLC系统总是通过一个AP与上游的操作通讯和显示通讯的。基本结构2、AS620B自动化系统AS620B的组态及说明下图为AS620B的组态AS620B的组态图2/16/20252TXP控制系统分类1.AS620B（FUM）2.AS620B（SIM）1）、AS620B（FUM）自动化系统机架介绍；（21槽位，其中19个FUM模件槽）机架的连接：1、此机架占两个完全独立的底板总线，它在机架中各FUM模块之间提供连接。在AP中的一个IM304接口模块和在EU901机架中的一个IM614接口模块提供在AP与一根总线之间的连接。2、在一个链中，最多4个机架（每个用一个IM614）可连接到一个IM304上，在一个链中到最后的IM614的最大距离是100米。3、在一个AS620B系统中，允许多到六个机架，具有2*6=12个IM614接口模块和多达114个FUM模件。FUM机架在单、双通道的连接下图为标准的冗余AP的双通道连接2/16/20253TXP控制系统2）、AS620B（SIM）自动化系统组成及其使用范围ET200U的连接：IM308-8、IM318-B1.直接的、不可切换的连接2.可切换的连接3、AS620F自动化系统AS620F的组态及说明分类1.带APF的AS620F。有关安全的功能是在APF中执行的，并带有故障安全的FUM-F功能模块，多达7个APF可以连接在一个AP上。2.带AG-F的AS620F。APF和AG-F不可混在同一个AP上1）、带APF的AS620F自动化系统机柜模件的布置APF、接口模件、FUM模件安装在一个EU910机架中。如果模块超过12个，则安装在一个EU911机架中。机架的连接1.AP与APF的连接2.连接的方式及距离使用IM611和IM621是通过两线光纤连接的，最大距离是2000米；使用IM651和IM661是通过铜线连接的，最大距离是225米；3.容错结构4.单通道结构APF冗余连接2/16/20254TXP控制系统添加的模块可以容纳在EU911扩展机架中，此扩展机架通过IM631/641接口模块连接到EU910机架，多达3个EU911机架可通过IM631/641模块连接到一个EU910机架，这样，在一个APF系统中，FUM模块的最大数目是12（除SYS900外）+18+18+18=66个。四、AP的操作模式3、软件的任务和结构：AP是AS620S系统的中央组件，用户程序在AP和它的CPU中执行，用户程序是基于AP系统软件，具有以下功能：用户程序随AP中的自动化任务而顺序控制监视和控制单个的控制层传递来自OM650操作员通讯和显示系统的命令至各个控制层在AP中从输入/输出读出供自动化任务所需的信息，并通过OM650显象过程2/16/20255TXP...
