试井解释基础及Saphir软件的使用VIP免费

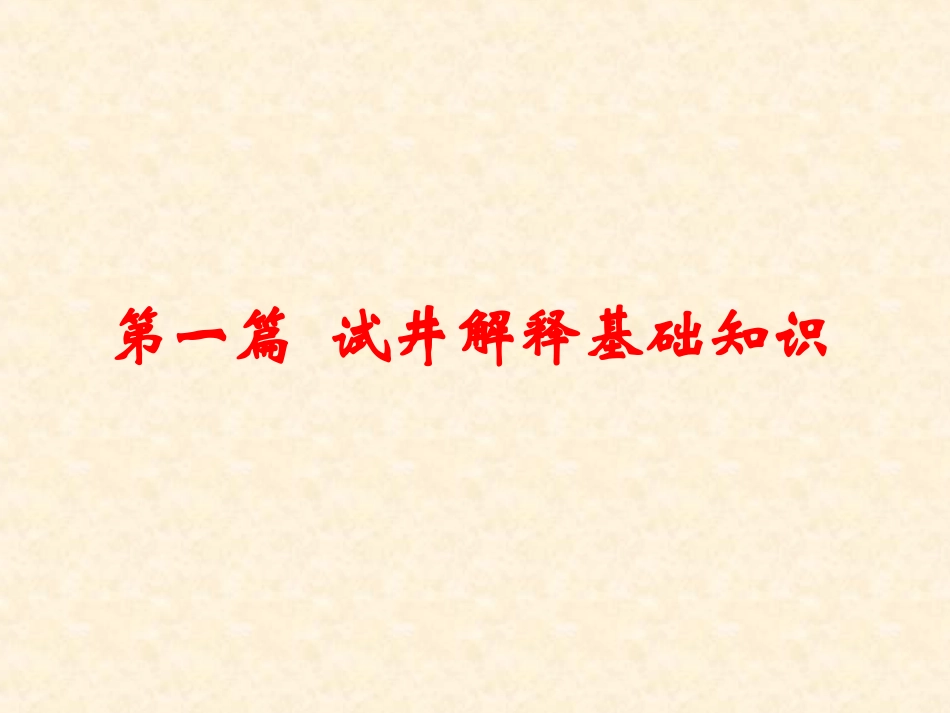

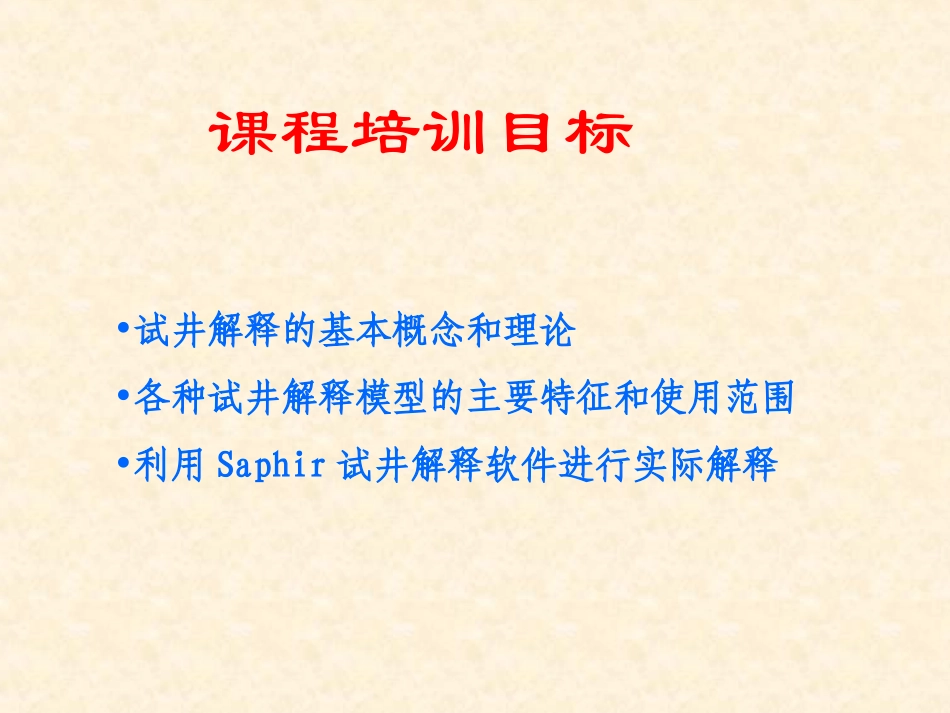

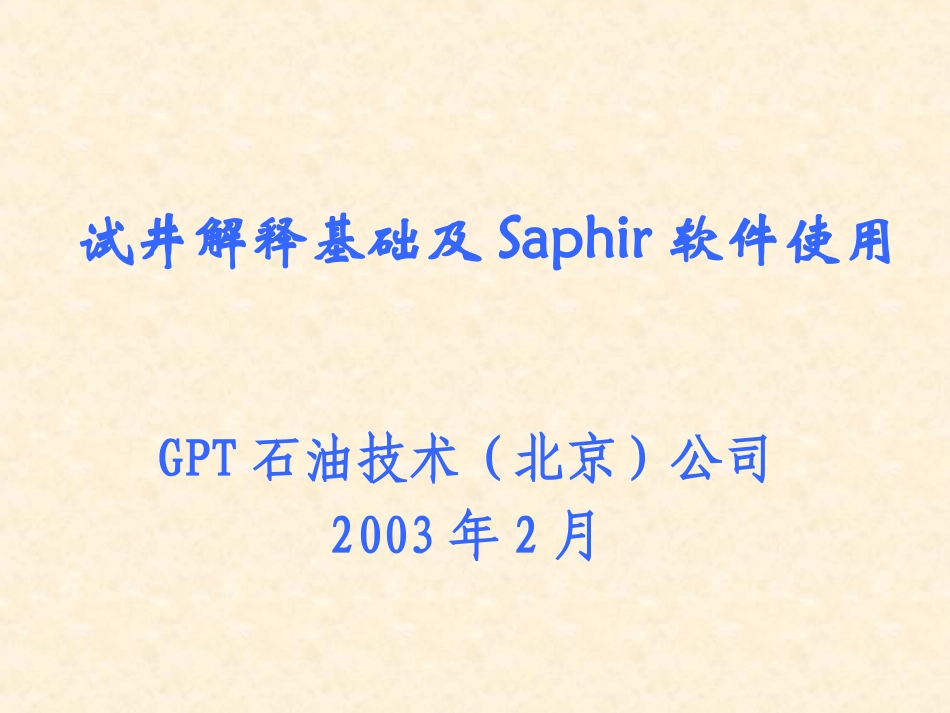

试井解释基础及Saphir软件使用GPT石油技术(北京)公司2003年2月•试井解释的基本概念和理论•各种试井解释模型的主要特征和使用范围•利用Saphir试井解释软件进行实际解释课程培训目标第一篇试井解释基础知识试井(广义)：既包括压力和温度及其梯度的测量、高压物性样品的获取，不同工作制度下的油、气、水流量的测量，甚至探测砂面以了解地层出砂情况等均可以称为试井的范畴。试井(狭义)：仅指井底压力的测量和分析，以及为了进行压力校正而进行的温度测量和为了分析压力而进行的产量计量。什么是“试井”？产量地层属性：孔隙度、渗透率、断层、边界、边底水、气顶等压力响应反求地层信息正问题反问题试井解释测井(WellLogging)：主要用电法等来测试井筒附近区域的地层渗透率、饱和度等地层特征。生产测井(ProductionTest)：主要研究井筒问题，如出油层位、出水层位、分层流量及井壁损坏等。试井(WellTesting):主要通过测试压力数据和产量数据来求取生产井流动区域范围内的有效地层参数，如渗透率、表皮系数、井筒存储系数以及井与断层的距离。1.平面径向流假设：油层均质、等厚、油井打开整个油层生产。现象：在油层中与井筒方向垂直的水平面上，流线从四面八方向井筒汇集、而等压线则是以井轴为圆心的同心圆。实际上，油井一开井总要受到井筒储集和表皮效应或者其他因素的影响，这时虽然也是向着井筒流动，但是尚未形成径向流的等压面，这一阶段称为“早期段”，在生产影响达到油藏边界以后，此时因受边界影响不呈平面径向流，这一阶段称为“晚期段”，真正称为径向流的只是它们之间的一段时间，即“中期段”2.稳定流动一口油井以稳定产量生产，如果在“晚期段”整个油藏的压力分布保持恒定（即不随时间变化），油藏中每一点的压力都保持常数，这种流动状态成为“稳定流”。表现特征：t≥tss时，油藏中任何一点均有：dp/dt=0.强水驱边底水油藏可出现稳定流。3.拟稳定流动如果在稳定生产过程的晚期段，油藏中每一点的压力随时间的变化率都相同，即各点的压力以相同的速度下降，这种流动状态称为“拟稳定流动”。表现特征：t≥tps时，油藏中任何一点均有：dp/dt=C(常数)油藏中不同时刻的压力分布曲线彼此平行，井底压力随时间变化呈线性关系。封闭油藏中一口井以稳定产量投入生产，当压力影响达到所有封闭边界之后，便进入“拟稳定流动”阶段。4.半球形流和球形流动油藏由于存在气顶或者底水，为了防止底水锥进或者气顶气窜，只打开油层顶部或者底部，油层中的流体类似于从半球体的四面方向流向油层顶部的打开部位，此时的流动称为“半球形流动”。如果只在油层中某一部位打开，油层流体从射孔孔眼的上下、左右、前后四面八方流向孔眼，此时的流动称为“球形流动”。厚油层局部打开时可以在“早期段”出现“半球形”或者“球形”流动。5.线性流动线性流动就是指在某一区域内，流体的流动方向相同，流线相互平行。可能出现“线性流”的情况：平行断层所形成的条带地层，离井稍远区域流动；无限导流垂直压裂裂缝井；水平井水平段较长时。线性流在压力曲线上的表现特征：压力导数成1/2斜率的直线。6.双线性流动有限导流垂直裂缝是指进行水力压裂的井，当加入的支撑剂沙粒配比是当时，裂缝中的导流能力与地层的导流能力可以相比拟。此时除垂直于裂缝的线性流外，沿裂缝方向也产生线性流。因此成为双线性流。双线性流产生于有限导流的垂直裂缝。7.拟径向流对于水力压裂井，当初期的线性流动和双线性流动结束之后，当压力波响应半径大于裂缝半长时，就会出现拟径向流动。8.续流动状态井口开井时，初始的井口产量是由井筒内液体的膨胀而产生的，井底的流动是从零逐渐增高到常产量(Q)值，这时地层内不能马上形成平面径向流，这一阶段称为井筒储集影响阶段，也称“续流动段”。反之，当一口井在井口关井时，由于井筒内流体的压缩性影响，或是由于井筒内具有自由液面，使得井底不能同时关闭停止流动，地层继续向井内补充一部分液体，这便是关井的“续流动”。几种特定流动的压力导数特征斜率值9.段塞流在钻柱(DST)测试中，打开井底阀以后，随着地层流体的产出，测试管柱的液面不断上升。对于...
