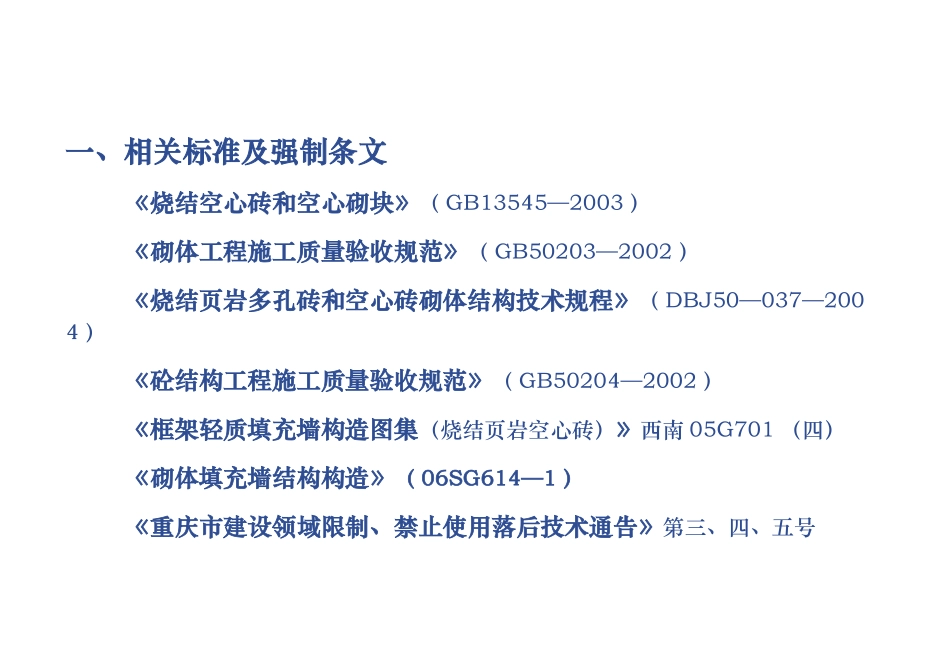

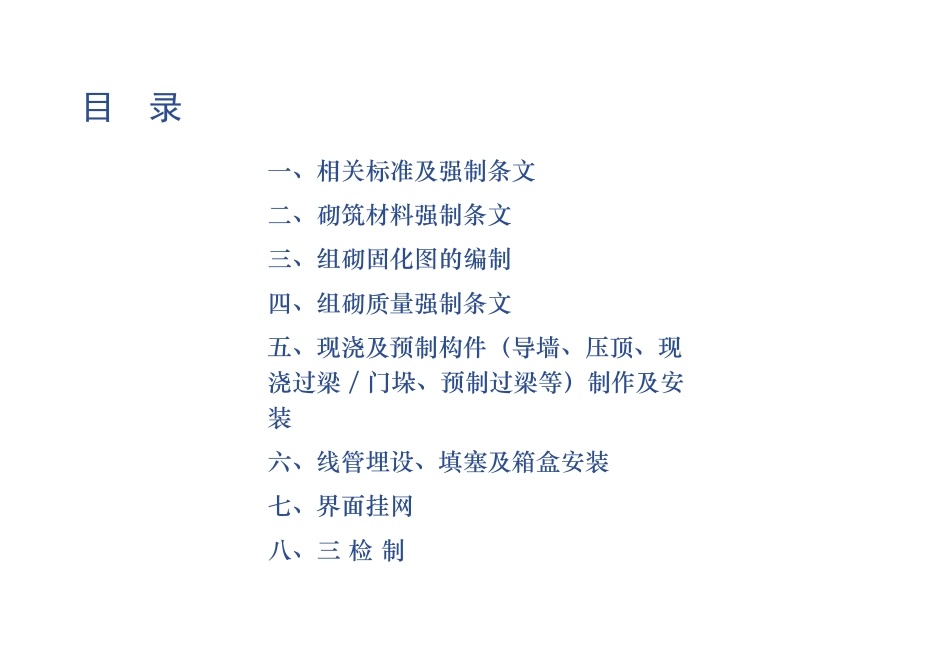

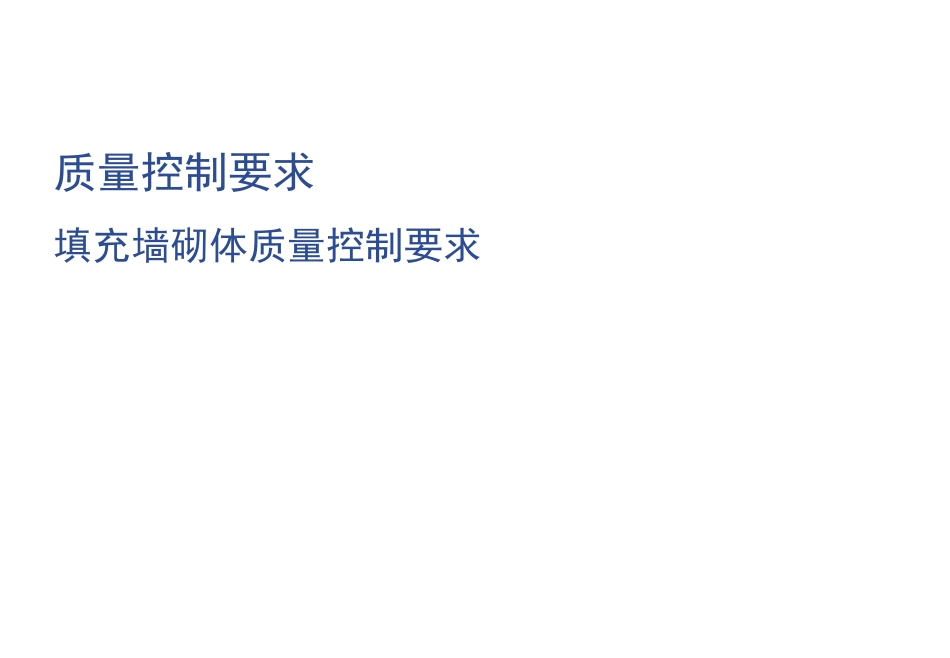

质量控制要求填充墙砌体质量控制要求目录一、相关标准及强制条文二、砌筑材料强制条文三、组砌固化图的编制四、组砌质量强制条文五、现浇及预制构件(导墙、压顶、现浇过梁/门垛、预制过梁等)制作及安装六、线管埋设、填塞及箱盒安装七、界面挂网八、三检制一、相关标准及强制条文《烧结空心砖和空心砌块》(GB13545—2003)《砌体工程施工质量验收规范》(GB50203—2002)《烧结页岩多孔砖和空心砖砌体结构技术规程》(DBJ50—037—2004)《砼结构工程施工质量验收规范》(GB50204—2002)《框架轻质填充墙构造图集(烧结页岩空心砖)》西南05G701(四)《砌体填充墙结构构造》(06SG614—1)《重庆市建设领域限制、禁止使用落后技术通告》第三、四、五号《砌体工程施工质量验收规范》(GB50203—2002)4.0.1水泥进场使用前,应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一检验批;当在使用中对水泥质量有怀疑或水泥出厂超过3个月,应复查试验,并按其结果使用;不同品种的水泥,不得混合使用。4.0.8凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后,方可使用。有机塑化剂应有砌体强度的形式检验报告(有机塑化剂包含:微沫剂、石灰晶、砂浆王等,其具有改善砂浆和易性提高保水性、增加砂浆粘聚性等作用)。5.2.1砖和砂浆的强度等级必须符合设计要求。《重庆市建设领域限制、禁止使用落后技术通告》第三号烧结页岩空心砖8孔及以下的,不允许用于主城区建设工程;使用12孔及以上,矩形孔,交错排列的。烧结页岩空心砖密度等级800级以下的,不得用于建设工程;使用密度等级800级及以上的。第四号MU2.5及以下的空心砖和空心砌块,不得用于建筑工程外围护结构;使用MU3.5及以上的。第五号外壁厚<25mm的空心砖(砌块),不得用于主城区有锚固要求的外墙外保温工程墙体;使用外壁厚≥25mm的空心砖(砌块)。(因《膨胀聚苯板薄抹灰外墙外保温系统》JG149—2003标准中规定外保温系统中锚栓有效锚固深度不得小于25mm。)二、砌筑材料强制条文「GB50203—2002」4.0.6砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时,其配合比应重新确定。4.0.9砂浆现场拌制时,各组分材料应采用重量计量。4.0.11砌筑砂浆应随拌随用,水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完成,在施工期间最高温度超过30度时,应分别在拌成后2h和3h内使用完毕。砌筑砂浆必须采用强制式搅拌机搅拌,并挂设配合比标示牌,注明砂浆强度等级、材料体积比或质量比、外加剂用量等,外加剂应按形式检验报告所要求用量采用塑料袋分装待用。《砌体填充墙结构构造》(06SG614—1图集)4.5.1地面以下或防潮层以下砌体应用水泥砂浆砌筑,地面或防潮层以上砌体宜采用水泥混合砂浆砌筑。砂浆搅拌机械(强制式)搅拌,自投料完算起,水泥砂浆及水泥混合砂浆搅拌时间不少于2min配合比标示外加剂分袋计量(建议采用)外加剂计量★完全封闭的搅拌站值的推广砌体砂浆试配报告水泥砂浆中水泥强度等级不宜大于42.5含泥量应不大于5%水泥砂浆中水泥用量宜为300~350kg外加剂检测报告空心砖、多孔砖砌筑材料要求《烧结空心砖和空心砌块》(GB13545—2003)4.3.1抗压强度分为MU10.0、MU7.5、MU5.0、MU3.5、MU2.54.3.2体积密度分为800级、900级、1000级、1100级—重庆常用烧结页岩空心砖、多孔砖尺寸、体积密度/强度200厚墙体使用烧结页岩空心砖(12孔)外形尺寸:200mm×190mm×115mm体积密度800级/MU2.5、900级/MU3.5、1000级/MU3.5100厚墙体使用烧结页岩空心砖(12孔)外形尺寸:240mm×190mm×100mm体积密度800级/MU2.5普通烧结页岩配砖外形尺寸:100mm×95mm×53mm体积密度1400级/MU10—使用部位烧结页岩空心砖800级/MU2.5用于200厚和100厚室内填充墙(卫生间除外)烧结页岩空心砖900级/MU3.5用于200厚室外填充墙(外保温无锚栓要求部位),砖条面外壁厚度宜为20mm烧结页岩空心砖1000级/MU3.5用于200厚室外填充墙(外保温有锚栓要求部位),砖条面外壁厚度应≥25mm烧结多孔配砖用于门窗洞口、墙底部和梁板底顶砌200mm高范围、卫生间100厚填充墙—不同品种、规格的空...
