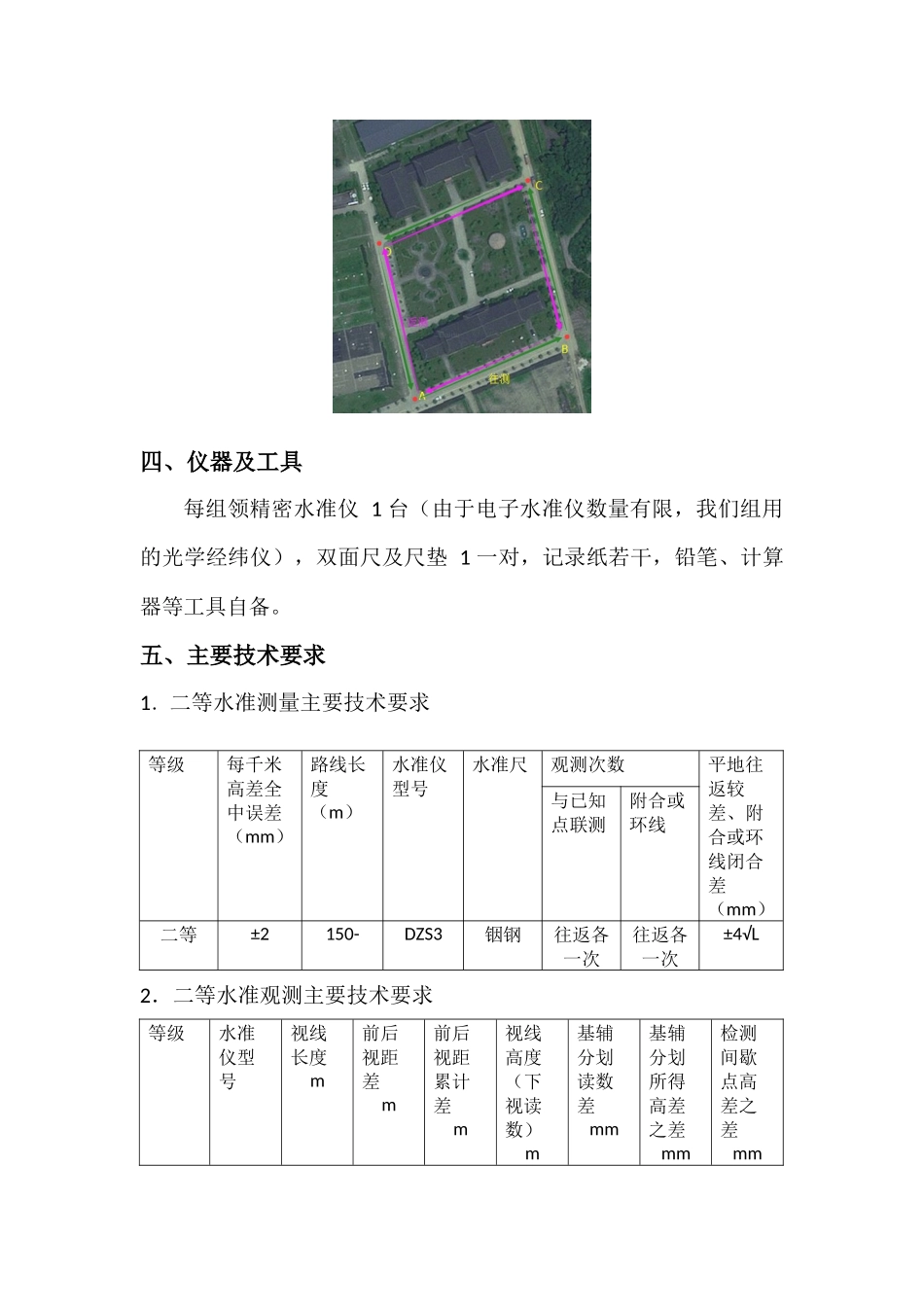

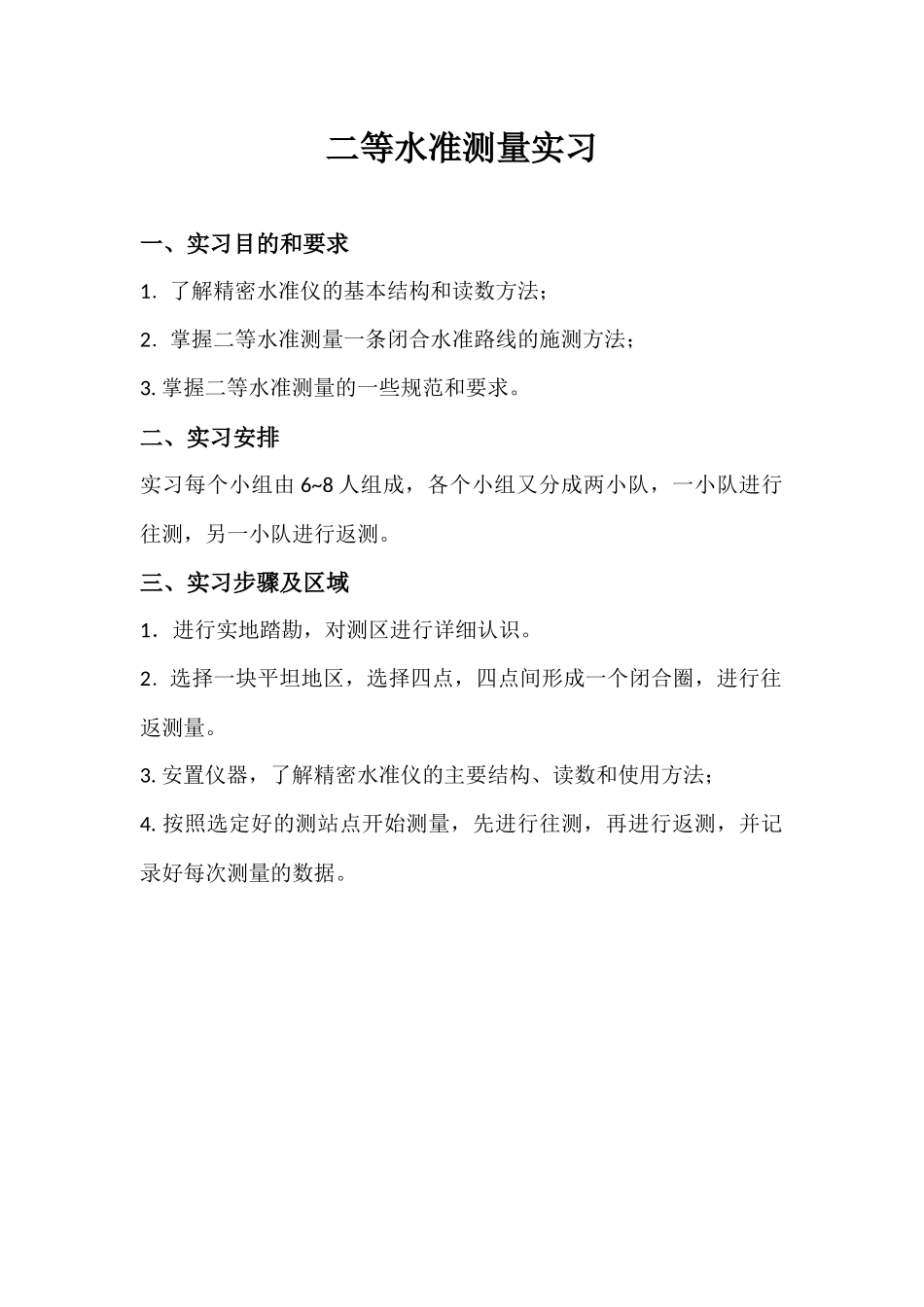

精密水准测量实习2015年7月二等水准测量实习一、实习目的和要求1．了解精密水准仪的基本结构和读数方法；2．掌握二等水准测量一条闭合水准路线的施测方法；3.掌握二等水准测量的一些规范和要求。二、实习安排实习每个小组由6~8人组成，各个小组又分成两小队，一小队进行往测，另一小队进行返测。三、实习步骤及区域1．进行实地踏勘，对测区进行详细认识。2．选择一块平坦地区，选择四点，四点间形成一个闭合圈，进行往返测量。3.安置仪器，了解精密水准仪的主要结构、读数和使用方法；4.按照选定好的测站点开始测量，先进行往测，再进行返测，并记录好每次测量的数据。四、仪器及工具每组领精密水准仪1台（由于电子水准仪数量有限，我们组用的光学经纬仪），双面尺及尺垫1一对，记录纸若干，铅笔、计算器等工具自备。五、主要技术要求1．二等水准测量主要技术要求等级每千米高差全中误差（mm）路线长度（m）水准仪型号水准尺观测次数平地往返较差、附合或环线闭合差（mm）与已知点联测附合或环线二等±2150-DZS3铟钢往返各一次往返各一次±4√L2．二等水准观测主要技术要求等级水准仪型号视线长度m前后视距差m前后视距累计差m视线高度（下视读数）m基辅分划读数差mm基辅分划所得高差之差mm检测间歇点高差之差mm二等DZS3≤50≤1.0≤3.0≥0.3≤0.4≤0.6≤1.0六、误差来源1．仪器误差：①i角的误差影响②角误差的影响③水准标尺长度误差的影响④两水准尺零点差的影响。2．外界因素引起的误差：①温度变化对i角的影响②仪器和水准标尺垂直位移的影响③大气垂直折光的影响④磁场对补偿式自动安平水准仪的影响。3．观测误差。七、注意事项1．检验时应按顺序进行，每项检验要求两人重复进行，以便检核；2．实习场地，应选在比较平坦的地方；3．观测前30分钟将仪器置于露天阴影处，使仪器稳定；4．仪器距前后水准标尺的距离应尽量相等；5．同一测站不得两次调焦；6．相邻测站，按奇、偶数站的观测程序进行观测；7．连续测站上安置水准仪，应使其中两脚螺旋与水准路线平行；8．每一测段的往返测应安排为偶数站，水准标尺要互换位置，并重新整平仪器；9．每一测段的水准线路应进行往测和返测；10．一个测段的水准路线的往测和返测应在不同气象条件下进行；八、实验数据及成果测量数据：测站编号后尺下丝前尺下丝方向及尺号标尺读数基加K减辅（一减二）备注上丝上丝基本划分辅助划分后距前距（一次）（二次）视距差d∑d0110621155后13156100+2往测数据15601615前13866073049.846.0后-前-00710027+2+3.8+3.8h+0.002m0209620915后12055892014421382前11505936+148.046.7后-前0055-0044-1+1.3+5.1h-0.001m0311060852后13496132+415891356前11055793-148.350.4后-前02440339+5-2.13.0h+0.005m0409901198后12505936+115101750前14726259052.055.2后-前-0222-0323+1-3.2-0.2h+0.001m往测计算：=198.3m；=198.1m；=-0.2m<±3m；=0.008m>±2.5mm九、总计及心得体会虽然本次实习的数据精度并没有达到二等水准测量的技术要求，但是，通过本次实验，我们接触到更高精度的水准仪，同时，巩固、扩大和加深我们从课堂上所学的理论知识，明白了实践的重要性。我们只有理论结合实践，才能把一件事做好。当开始测量的时候，我感觉无从动手。但通过询问他人和翻阅一下课本，然后自己动手操作一遍，就基本掌握了方法。要想提高效率和测量精度，还要经常练习，这样才能做到举一反三。·0511920992后14706159-2返测数据17451521前12516039-155.352.9后-前02190120-1+2.4+2.4h-0.001m·0608701129后11215910-213751619前13736059+150.549.0后-前-0252-0149-3+1.5+3.9h-0.003m0709820958后11905879-213981489前12186005041.647.1后-前-0028-0126-2-5.5-1.6h-0.002m0811231045后13676151+316021568前13035994-447.952.3后-前00640157+7-4.4-6.0h+0.007m返测计算：=201.3m；=195.3m；=-6m>±3m；=0.001m<±2.5mm
