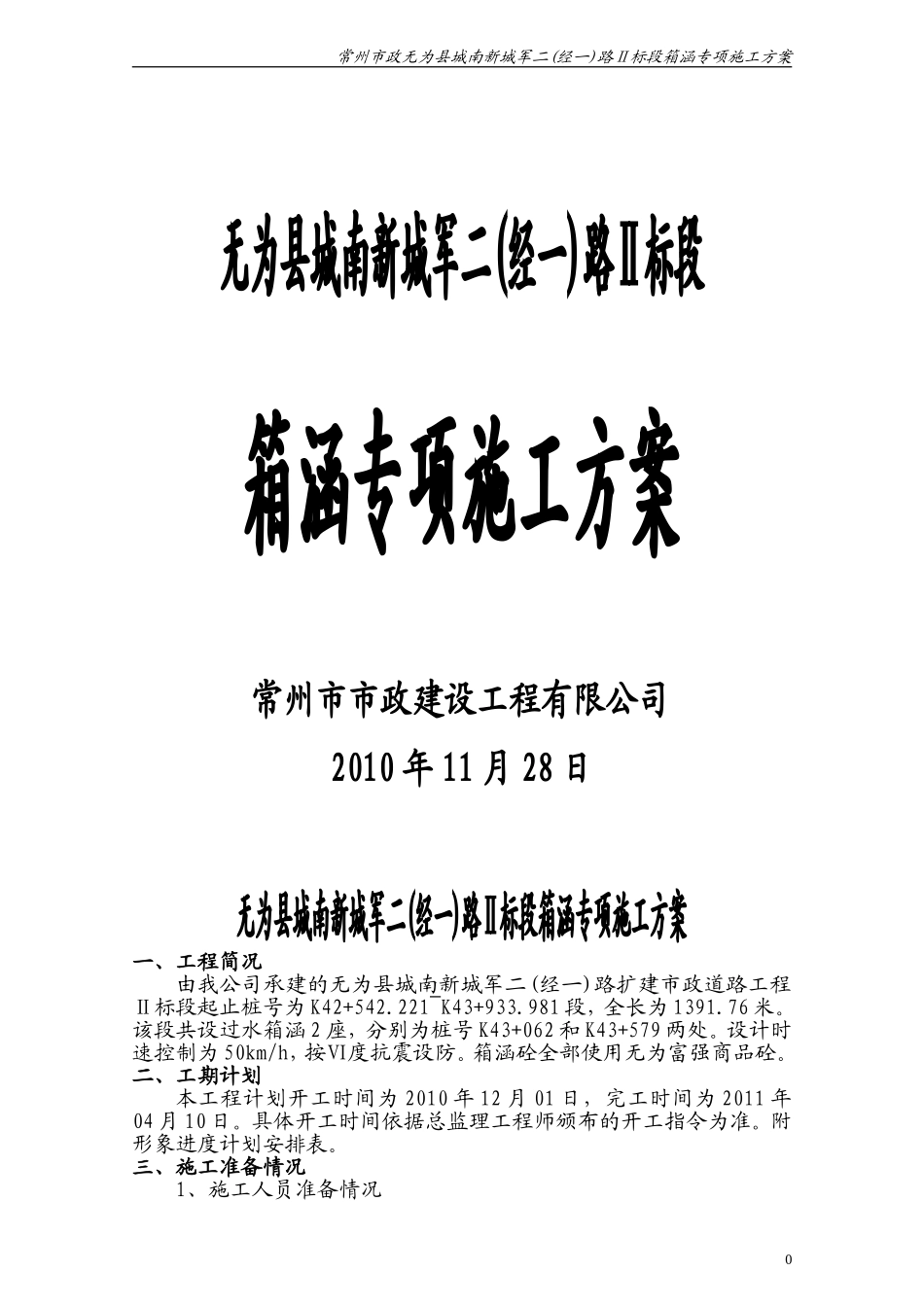

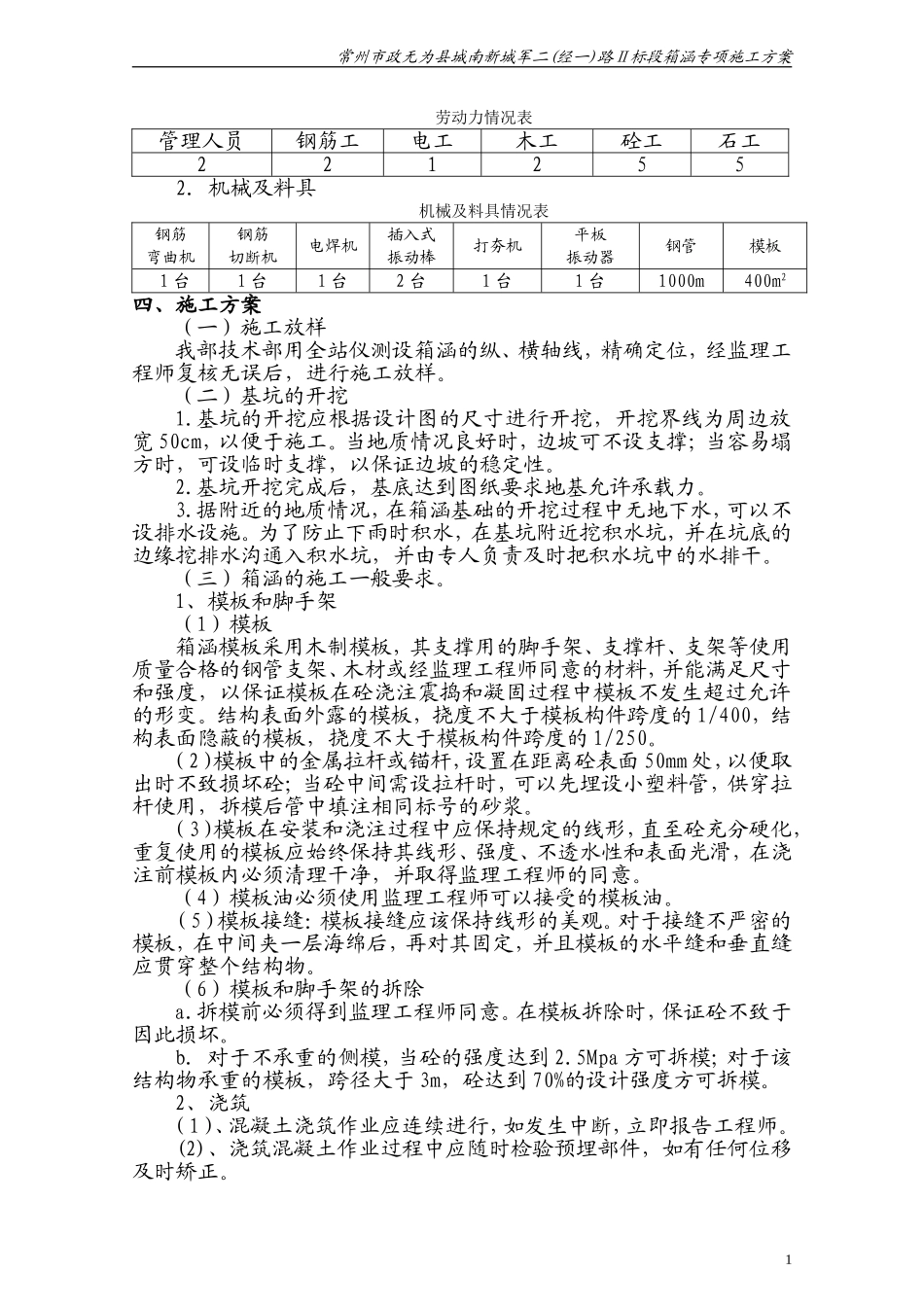

常州市政无为县城南新城军二(经一)路Ⅱ标段箱涵专项施工方案无为县城南新城军二(经一)路Ⅱ标段箱涵专项施工方案常州市市政建设工程有限公司2010年11月28日无为县城南新城军二(经一)路Ⅱ标段箱涵专项施工方案一、工程简况由我公司承建的无为县城南新城军二(经一)路扩建市政道路工程Ⅱ标段起止桩号为K42+542.221~K43+933.981段，全长为1391.76米。该段共设过水箱涵2座，分别为桩号K43+062和K43+579两处。设计时速控制为50km/h，按Ⅵ度抗震设防。箱涵砼全部使用无为富强商品砼。二、工期计划本工程计划开工时间为2010年12月01日，完工时间为2011年04月10日。具体开工时间依据总监理工程师颁布的开工指令为准。附形象进度计划安排表。三、施工准备情况1、施工人员准备情况0常州市政无为县城南新城军二(经一)路Ⅱ标段箱涵专项施工方案劳动力情况表管理人员钢筋工电工木工砼工石工2212552.机械及料具机械及料具情况表钢筋弯曲机钢筋切断机电焊机插入式振动棒打夯机平板振动器钢管模板1台1台1台2台1台1台1000m400m2四、施工方案（一）施工放样我部技术部用全站仪测设箱涵的纵、横轴线，精确定位，经监理工程师复核无误后，进行施工放样。（二）基坑的开挖1.基坑的开挖应根据设计图的尺寸进行开挖，开挖界线为周边放宽50cm，以便于施工。当地质情况良好时，边坡可不设支撑；当容易塌方时，可设临时支撑，以保证边坡的稳定性。2.基坑开挖完成后，基底达到图纸要求地基允许承载力。3.据附近的地质情况，在箱涵基础的开挖过程中无地下水，可以不设排水设施。为了防止下雨时积水，在基坑附近挖积水坑，并在坑底的边缘挖排水沟通入积水坑，并由专人负责及时把积水坑中的水排干。（三）箱涵的施工一般要求。1、模板和脚手架（1）模板箱涵模板采用木制模板，其支撑用的脚手架、支撑杆、支架等使用质量合格的钢管支架、木材或经监理工程师同意的材料，并能满足尺寸和强度，以保证模板在砼浇注震捣和凝固过程中模板不发生超过允许的形变。结构表面外露的模板，挠度不大于模板构件跨度的1/400，结构表面隐蔽的模板，挠度不大于模板构件跨度的1/250。（2）模板中的金属拉杆或锚杆，设置在距离砼表面50mm处，以便取出时不致损坏砼；当砼中间需设拉杆时，可以先埋设小塑料管，供穿拉杆使用，拆模后管中填注相同标号的砂浆。（3）模板在安装和浇注过程中应保持规定的线形，直至砼充分硬化，重复使用的模板应始终保持其线形、强度、不透水性和表面光滑，在浇注前模板内必须清理干净，并取得监理工程师的同意。（4）模板油必须使用监理工程师可以接受的模板油。（5）模板接缝：模板接缝应该保持线形的美观。对于接缝不严密的模板，在中间夹一层海绵后，再对其固定，并且模板的水平缝和垂直缝应贯穿整个结构物。（6）模板和脚手架的拆除a.拆模前必须得到监理工程师同意。在模板拆除时，保证砼不致于因此损坏。b.对于不承重的侧模，当砼的强度达到2.5Mpa方可拆模；对于该结构物承重的模板，跨径大于3m，砼达到70%的设计强度方可拆模。2、浇筑（1）、混凝土浇筑作业应连续进行，如发生中断，立即报告工程师。(2)、浇筑混凝土作业过程中应随时检验预埋部件，如有任何位移及时矫正。1常州市政无为县城南新城军二(经一)路Ⅱ标段箱涵专项施工方案(3)、混凝土由高处自由落下的高度不得超过2m，当采用导管式溜槽时应保持干净，使用过程要避免混凝土发生离析。(4)、混凝土按水平层次浇注，用插入式振捣器时，捣实厚度不得超过30cm，同时要避免两层混凝土表面脱开。当分层浇注时，应在下层砼初凝前完成上层砼的浇注，上下层同时浇注时，上下层的浇注距离应保持在1.5m以上。（5）、混凝土捣实a.振捣器根据实际情况，采用φ50振动棒（直径d=51mm，有效振动半径为直径的8～9倍），且工地配有足够数量良好状态的振捣器,以使发生损坏时备用。b.振捣器插入混凝土或拔出时速度要慢以免产生空洞。c.振捣器要垂直插入混凝土内,并要插入前一层混凝土里,但进入底层深度不得超过50mm。d.振捣器移动距离不得超过60cm(有效振动半径的1.5倍)。e.对每一振动部位，必须振动到该处砼密实为止。密实的标志是砼停止下沉，不再冒气泡、表面呈...
