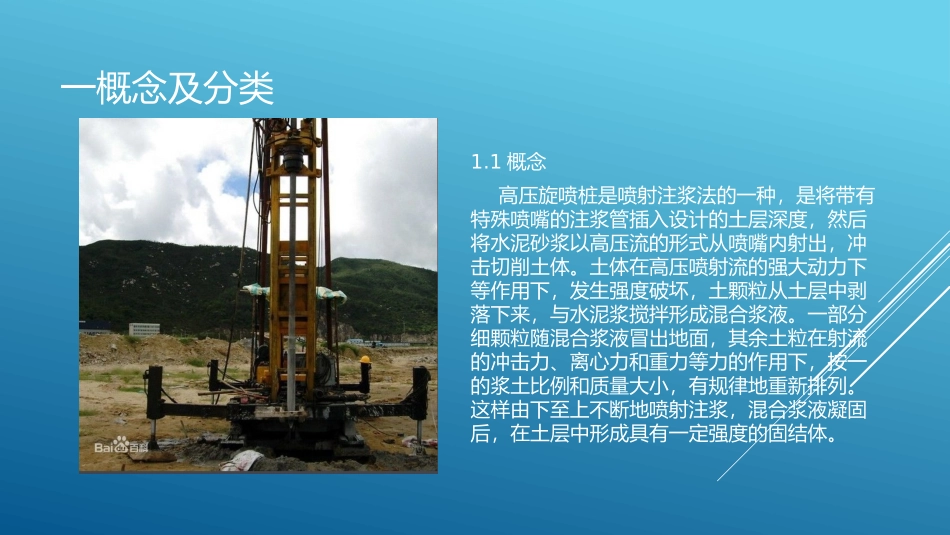

高压旋喷桩施工工艺培训中国水利水电第七工程局有限公司深茂铁路五标指挥部工程技术部目录高压旋喷桩概念及分类工艺流程施工注意事项常见问题及解决办法安全环保及文明施工一概念及分类1.1概念高压旋喷桩是喷射注浆法的一种，是将带有特殊喷嘴的注浆管插入设计的土层深度，然后将水泥砂浆以高压流的形式从喷嘴内射出，冲击切削土体。土体在高压喷射流的强大动力下等作用下，发生强度破坏，土颗粒从土层中剥落下来，与水泥浆搅拌形成混合浆液。一部分细颗粒随混合浆液冒出地面，其余土粒在射流的冲击力、离心力和重力等力的作用下，按一的浆土比例和质量大小，有规律地重新排列。这样由下至上不断地喷射注浆，混合浆液凝固后，在土层中形成具有一定强度的固结体。一概念及分类1.2加固原理高压喷喷桩加固分为两个阶段第一阶段为成孔阶段，用钻机成孔或密封良好的喷射管和带有喷嘴的喷射头进行成孔。成孔采用钻孔的方法，使喷头达到预定的深度。第二阶段为喷射加固阶段。用高压水泥浆，以高压通过喷嘴头上（直径约为2mm）向土中喷射，与此同时，钻杆一边旋转，一边向上提升。由于高压细喷流有强大的切削能力，喷射的水泥浆一边切削四周土体，一边与之搅拌混合，形成圆柱状的水泥与土混合的加固体。一概念及分类1.3分类根据机具的不同分为：单管法：单层喷射管，仅喷射水泥浆。通过单根管路，利用高压泥浆(20MPa~30Mpa)喷射冲切破坏土体，成桩直径一般为0.3~0.8m。其加固质量好，好工速度快和成本低，但固结体较小。二重管法：又称浆液气体喷射法。在单层喷射管上又加以压缩空气，使用双通道的二重注浆管。成桩直径在1.0m左右三重管法：在二重管上再加一根水管，分别将水、气、浆三种介质通过喷射冲切土体，加固直径可达0.8~2.0m。气泵高压清水泵二工艺流程原始地形处理测量放样钻机就位钻至设计深度插入注浆管至设计深度高压喷射注浆喷射完毕钻机移位二工艺流程2.1施工准备2.1.1场地平整正式进场施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场2的“三通一平”。2.1.1桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，保证桩孔中心移位偏差小于20mm。2.1.3修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在开挖基坑时一并运走。二工艺流程2.2钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于1%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。2.3切割成孔钻孔过程中详细记录孔位、孔深及地层变化（详见附表）。射水试验后，中等水量钻进，射水压力逐渐增加（防止喷嘴被堵），进行高压切割成孔至设计深度。旋喷桩应间隔施工（一般间隔4~6m），保证相邻两桩的施工间隔时间大于48h。2.4喷射注浆注浆管下至设计位置后，在桩底部边旋转边喷射，喷射压力达到20Mpa，达到预定的喷浆量后再边旋转、边提升、边喷射。浆液在喷射前进行二次过滤。成桩过程中因故停止，应将注浆管下沉至停浆点以下0.5m处，待恢复供浆时再喷浆提升。若停机超过3小时，应拆卸输浆管路，清洗干净，在原桩位旁边补桩。水泥浆采用P.O425号普通硅酸盐水泥配制，水灰比为1.0~1.1。二工艺流程实验参数选择根据土样实验土密度为2104kg/m³，浆液水灰比为0.5，水泥掺量按选15%、17%、19%选取，对应水泥量为61.9kg/m、70.2kg/m、78.5kg/m，水泥浆液用量50.9L/m、57.7L/m、64.5L/m。喷浆压力0.4~0.6Mpa。2.5补充浆液旋喷注浆后，水份很快向桩体的底部和四周渗透，水泥土浆靠自重作用不断地往下沉因此在水泥土浆终凝前要及时补充浆液，同时用振捣棒上下捣固,直至填满。2.6成桩检测选择开挖、钻芯取样、荷载试...
