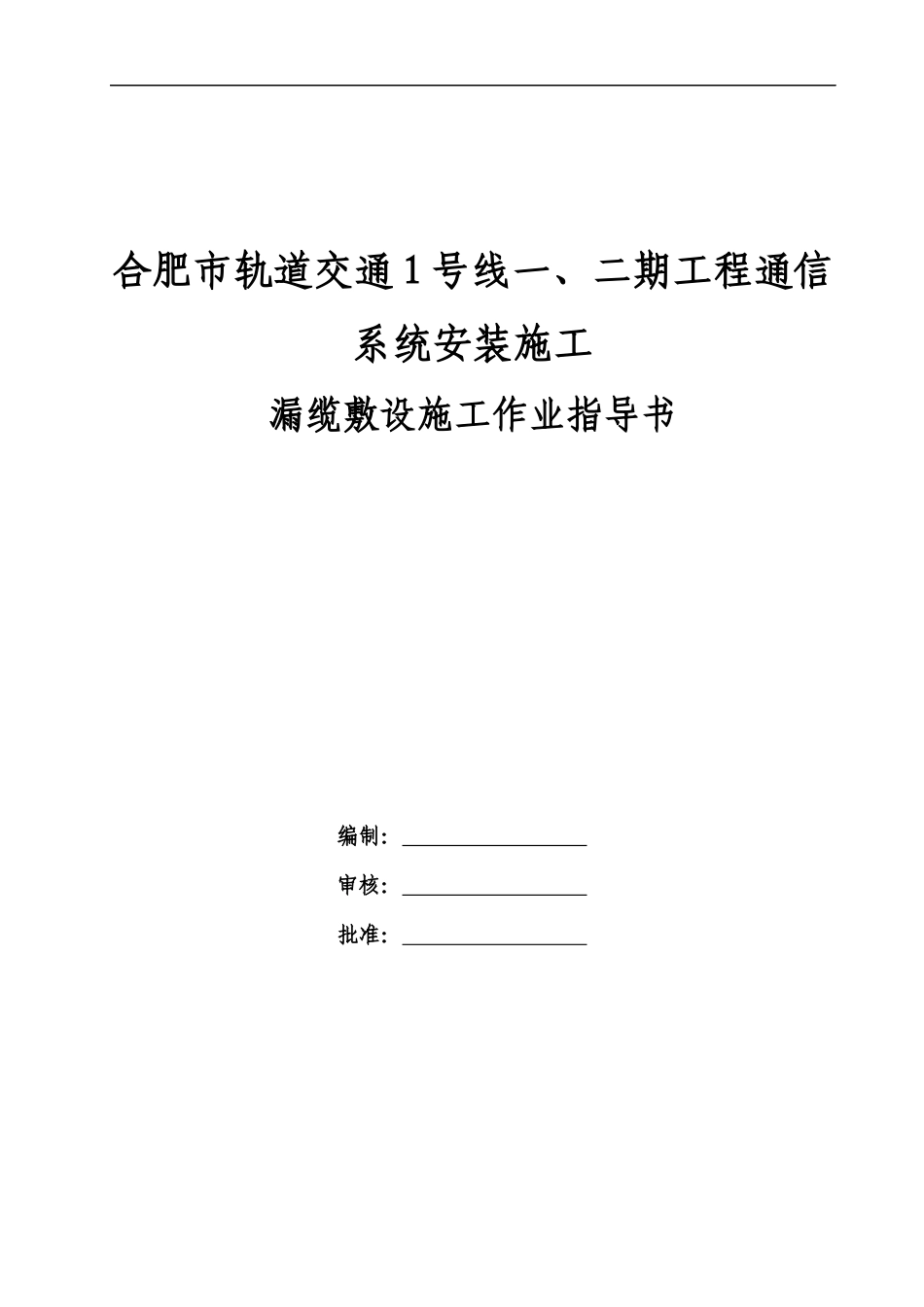

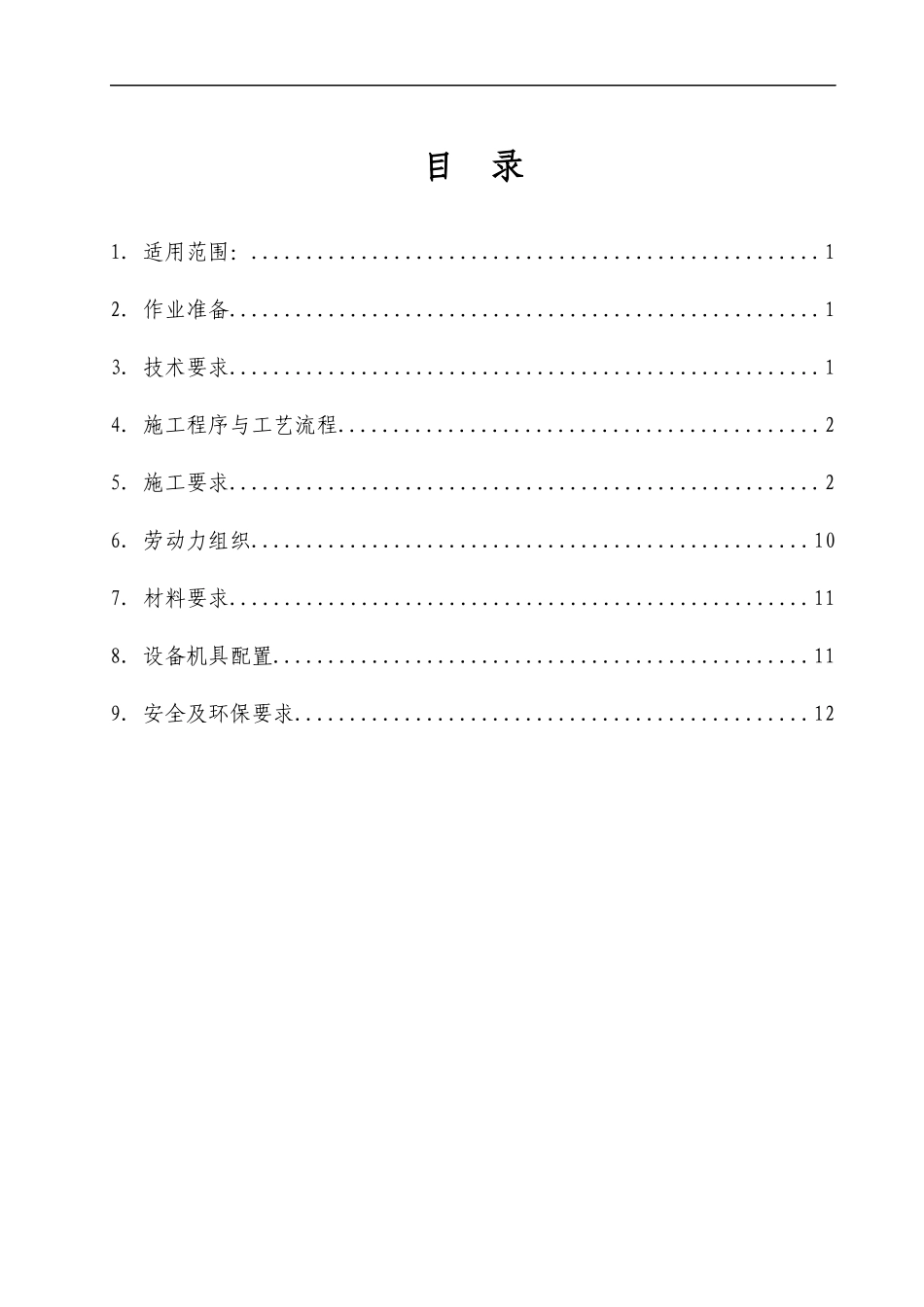

合肥市轨道交通1号线一、二期工程通信系统安装施工漏缆敷设施工作业指导书编制：审核：批准：年月日目录1.适用范围：....................................................12.作业准备......................................................13.技术要求......................................................14.施工程序与工艺流程............................................25.施工要求......................................................26.劳动力组织...................................................107.材料要求.....................................................118.设备机具配置.................................................119.安全及环保要求...............................................121.适用范围：适用于合肥市轨道交通1号线一、二期工程通信系统安装施工泄漏同轴电缆敷设施工。2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员、工班长、安全员认真学习施工组织方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底、对参加施工人员进行上岗前技术培训。2.2外业技术准备根据施工图纸提供的漏缆敷设径路在现场进行勘测，确定现场漏缆径路、长度、敷设方式符合设计图纸要求，并做好记录。及时了解土建施工进度，确定隧道是否具备漏缆敷设条件。施工材料、工具、测量仪器、检定、校核。3.技术要求3.1施工中应整盘敷设，不得任意切断漏缆。3.2施工中应保证漏缆外护层不得有破损，缆两端头密封性能良好。3.3漏缆距钢轨面的标高为4.5～4.8m。3.4漏缆在敷设过程中，严禁急剧弯曲，其最小半径应符合设计要求。3.5漏缆敷设时，尽可能不与其他线缆交叉，如无法避免时，应注意将漏缆敷设在外侧，避免其他线缆阻挡漏缆信号的覆盖。第1页4.施工程序与工艺流程4.1施工程序施工程序：施工准备→径路复测→漏缆运输→隧道内划线→隧道内钻孔→隧道内卡具安装→漏缆敷设→4.2工艺流程5.施工要求5.1施工准备泄漏同轴电缆敷设前先进行单盘测试，其电气、结构特性均应符合技术条件的规定。敷设前还应核实各区段泄漏同轴电缆的长度，不同区段的泄漏同轴电缆不能混放，泄漏同轴电缆敷设时不得有中间接头。在漏缆敷设之前，应与其他专业协调，避免交叉施工。第2页施工准备径路复测漏缆运输隧道内划线隧道内钻孔隧道内安装卡具漏缆敷设漏缆连接对使用的车辆、工具要进行检查，确保性能指标正常，以免影响施工正常的工期。泄漏同轴电缆绝缘外皮不能有断裂、挤压和变形。并尽量避免与其他线缆交叉敷设。5.2径路复测5.2.1径路复测的内容（1）实地测量隧道区间的长度；（2）调查土建专业隧道施工的进展情况；（3）调查过轨位置钢管预留情况；（4）调查站厅机房的位置情况等。5.2.2径路复测完毕后，应及时形成施工调查报告，并确定单盘漏缆采购的长度。5.3漏缆运输5.3.1漏缆运输作业时应使用吊车或叉车，使用跳板时应小心装卸，严禁将漏缆从车上直接推落到地。5.3.2滚动缆盘时，必须顺盘绕方向（箭头方向），并只能做50m以短距离滚动，大于50m时应使用运输工具。5.3.3漏缆运输时应将缆盘固定牢固，不得歪斜和平放。5.3.4卸盘地点应根据径路上障碍情况、敷设方法以及缆盘的安全等因素综合考虑。第3页5.3.5漏缆运输到工地后，应做好开箱记录，对照检查漏缆标记、端别、盘号、盘长、包装有无破损、缆身外观有无损坏、压扁等。当包装有严重损坏或外护层有损伤时，应详细记录，并汇报技术主管。5.4隧道内画线5.4.1根据设计要求，通过水准仪，钢卷尺、水平尺等测量工具，确定漏缆吊夹在区间上的安装位置，采用激光指向仪进行划线，然后确定某一区段的支架安装位置。用记号笔标出漏缆支架安装孔在隧道壁上的位置。5.4.2根据设计规定的安装位置及高度要求，进行画线；距钢轨面的高度应为4.5～4.8m。5.4.3画出的线应保持与轨面平行。5.5隧道内钻孔5.5.1钻孔应打在所画线上，孔距为0.8～1.5m，建议为1m。5.5.2电缆支架与墙体的固定件应采用M12后扩底锚栓，膨胀片采用不锈钢材料...
