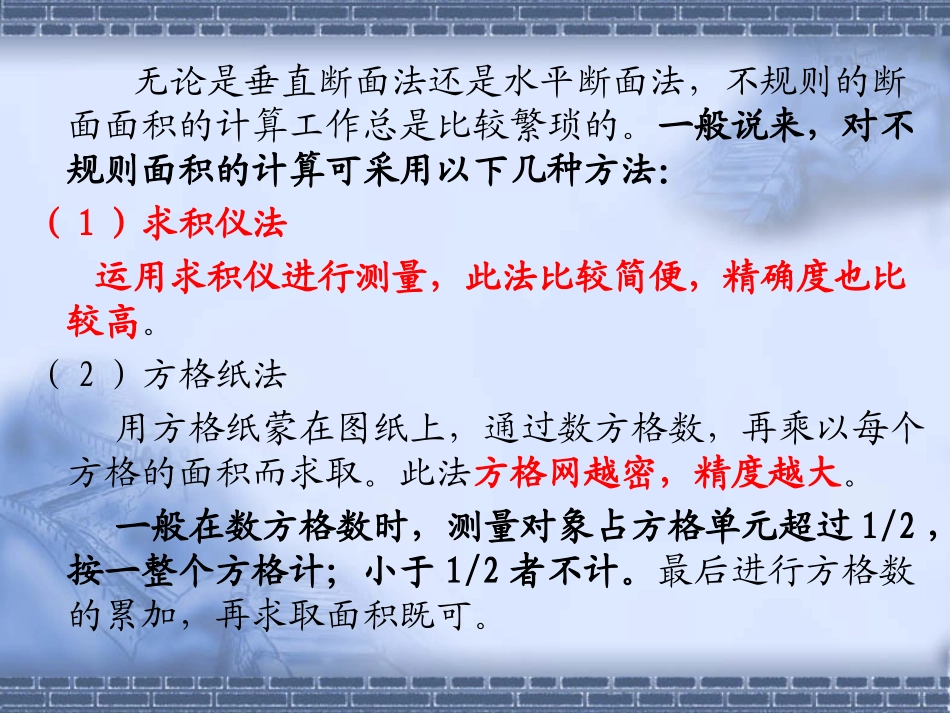

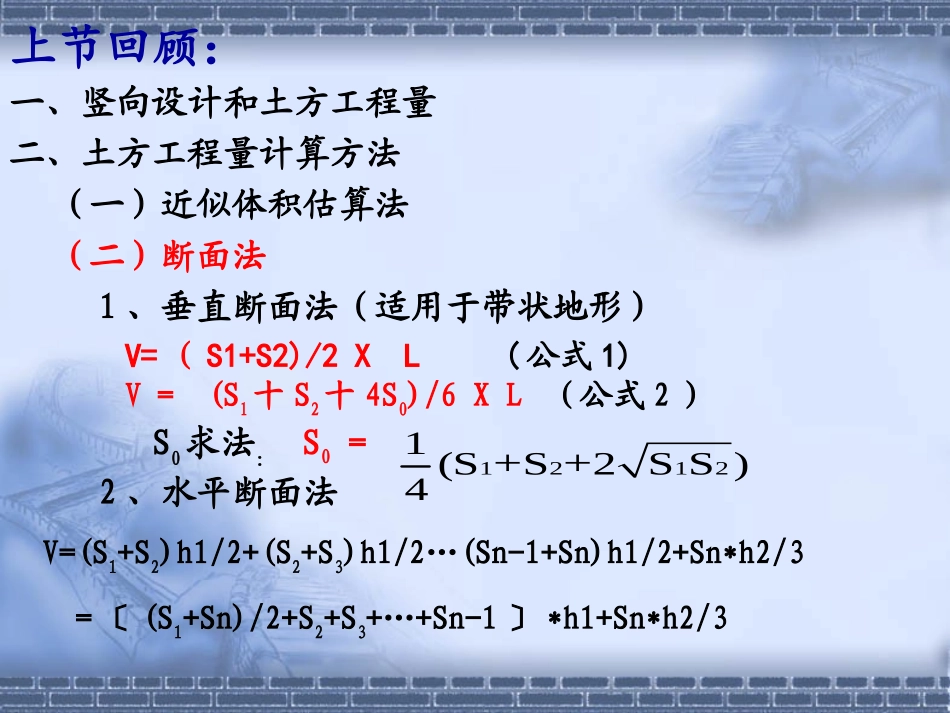

第二节土方工程量计算上节回顾：一、竖向设计和土方工程量二、土方工程量计算方法（一）近似体积估算法（二）断面法1、垂直断面法（适用于带状地形）V=（S1+S2)/2XL(公式1)V＝(Sl十S2十4S0)/6XL（公式2）S0求法：S0=2、水平断面法V=(S1+S2)h1/2+(S2+S3)h1/2…(Sn-1+Sn)h1/2+Sn*h2/3=〔(S1+Sn)/2+S2+S3+…+Sn-1〕*h1+Sn*h2/312121(SS2SS)4++无论是垂直断面法还是水平断面法，不规则的断面面积的计算工作总是比较繁琐的。一般说来，对不规则面积的计算可采用以下几种方法：（1）求积仪法运用求积仪进行测量，此法比较简便，精确度也比较高。（2）方格纸法用方格纸蒙在图纸上，通过数方格数，再乘以每个方格的面积而求取。此法方格网越密，精度越大。一般在数方格数时，测量对象占方格单元超过1/2，按一整个方格计；小于1/2者不计。最后进行方格数的累加，再求取面积既可。三、方格网法方格网法是一种相对比较精确的方法。多用于平整场地，将原来高低不平、比较破碎的地形按设计要求整理成平坦的具有一定坡度的场地。方格网法是把平整场地的设计工作和土方量计算工作结合一起完成，其工作程序是：（1）划分方格网在附有等高线的地形图上作方格网控制施工场地，方格边长数值取决于所要求的计算精度和地形变化的复杂程度，在园林中一般用20～40m；地形起伏较大地段，方格网边长可采用10～20m。（2）填入原地形标高根据总平面图上的原地形等高线确定每一个方格交叉点的原地形标高，或根据原地形等高线采用插入法计算出每个交叉点的原地形标高，然后将原地形标高数字填入方格网点的右下角。施工标高+0.80设计标高36.00⑨角点编号35.00原地形标高当方格交叉点不在等高线上就要采用插入法计算出原地形标高。插入法求标高公式如下：Hx=Ha±xh/L式中：Hx——角点原地形标高（m）；Ha——位于低边的等高线高程（m）；x——角点至低边等高线的距离（m）；h——等高距（m）；L——相邻两等高线间最短距离（m）。插入法求高程通常会遇到3种情况：（1）待求点标高Hx在二等高线之间（如下图①）hx∶h=x∶Lhx＝xh/L∴Hx=Ha+xh/L（2）待求点标高Hx在低边等高线Ha的下方（如下图②）hx∶h=x∶Lhx＝xh/L∴Hx=Ha-xh/L（3）待求点标高Hx在高边等高线Hb的上方（如下图③）hx∶h=x∶Lhx＝xh/L∴Hx=Ha+xh/L（3）填入设计标高根据设计平面图上相应位置的标高情况，在方格网点的右上角填入设计标高。（4）填入施工标高施工标高=原地形标高－设计标高得数为正（+）数时表示挖方，得数为负（-）数时表示填方。施工标高数值应填入方格网点的左上角。（5）求零点线求出施工标高以后，如果在同一方格中既有填土又有挖土部分，就必须求出零点线。所谓零点就是既不挖土也不填土的点，将零点互相连接起来的线就是零点线。零点线是挖方和填方区的分界线，它是土方计算的重要依据。（6）土方量计算根据方格网中各个方格的填挖情况，分别计算出每一方格土方量。由于每一方格内的填挖情况不同，计算所依据的图式也不同。计算中，应按方格内的填挖具体情况，选用相应的图式，并分别将标高数字代入相应的公式中进行计算。例题：某公园为了满足游人游园的需要，拟将如图地面平整为三坡向两面坡的“T”字形广场。广场具有1.5%的纵坡和2%横坡，土方就地平衡,试求其设计标高并计算其土方量。1．作方格网按正南北方向(或根据场地具体情况决定)作边长为20m的方格网，将各方格角点测设到地面上，同时测量各角点的地面标高并将标高值标记在图纸上，这就是该点的原地形标高。（如果有较精确的地形图，可用插入法由图上直接求得各角点的原地形标高，并标记在图上。）上图所示的角点1—1属于上述第一种情况，过点1—1作相邻二等高线间的距离最短的线段。用比例尺量得L＝12.6m，x＝7.4m,等高差h＝0.5m，代人前面插入法求两相邻等高线之间任意点高程的公式，得Hx=Ha+xh/L=〔20.00+（7.4×0.5）/12.6〕=20.29m2.标方格网角点3.将角点测设到图纸上或用插入法求角点高程。4.求平整标高平整标高就是把一块高低不平的地面在保证土方平衡的前提下，挖高填低成水平后的地面标高；设计中经常用原地面高程的平均值作为平整标高。设平整标高为H0，则:H...
