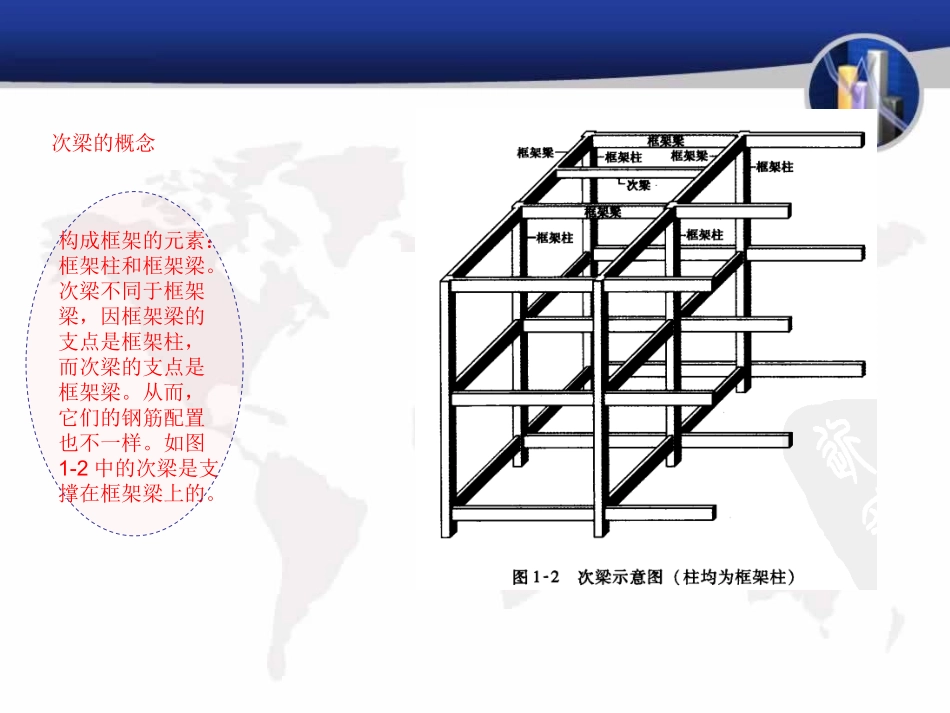

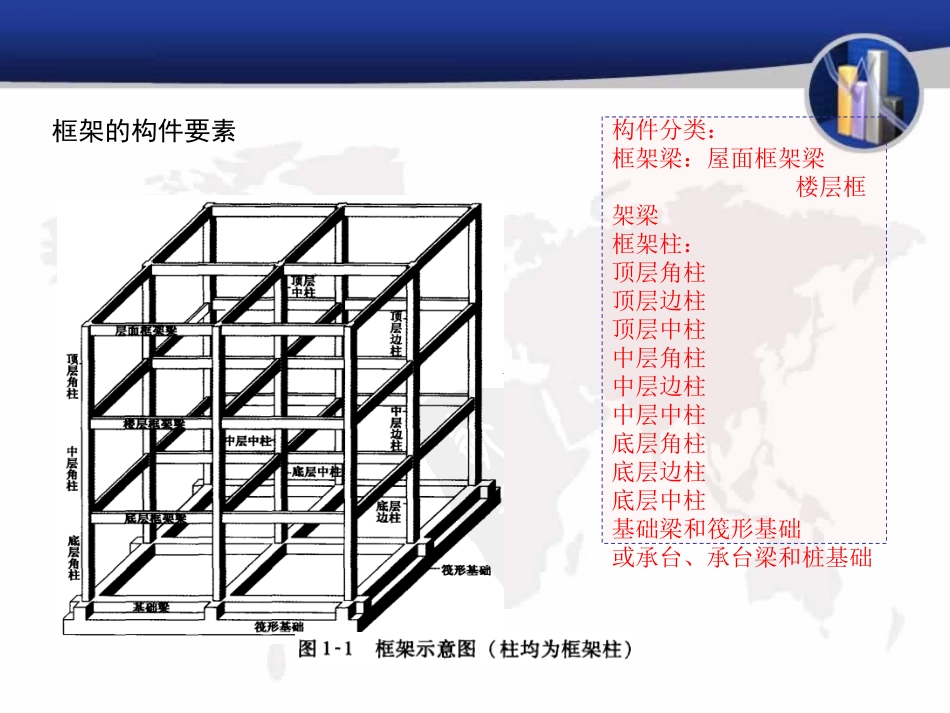

平法结构钢筋图解讲义平法结构钢筋图解讲义（梁部分）（梁部分）框架的构件要素构件分类：框架梁：屋面框架梁楼层框架梁框架柱：顶层角柱顶层边柱顶层中柱中层角柱中层边柱中层中柱底层角柱底层边柱底层中柱基础梁和筏形基础或承台、承台梁和桩基础次梁的概念构成框架的元素：框架柱和框架梁。次梁不同于框架梁，因框架梁的支点是框架柱，而次梁的支点是框架梁。从而，它们的钢筋配置也不一样。如图1-2中的次梁是支撑在框架梁上的。第二节钢筋混凝土结构图传统制图与平法制图表示法的对比传统的梁板结构平面图，只是给出梁板结构的水平投影平面图，也就是梁板的施工模板轮廓。也可以说是给梁画配筋的索引图。根据图上的KL1、KL2去找它们的钢筋绑扎施工图。如下图示图1-2-1图2-2第三节引入钢筋混凝土结构图平法制图的基本概念集中标注原位标注结构平法在上图中，水平方向的梁是1号框架梁（KL1）。从这个框梁的上边缘，引出一条铅垂线。在铅垂线的右侧，注有几行字：第一行“KL1”梁的截面尺寸为300*500;第二行φ6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍距为100，非加密箍距为200，代区钢箍均为双肢;第三行2Φ16表示采用两根直径为16mm的HRB335级钢筋作为梁的通长筋（也叫贯通筋）。梁的左右两端上方所标注的4Φ16，包含了2Φ16通长筋。剩下的2Φ16是两段直角形筋。直角形筋和2Φ16通长筋是承受端部的负弯矩的。梁的上部中间的4Φ16是承受梁中下部的正弯矩的（抗拉作用），钢筋贯通全梁。集中标注原位标注原位标注原位标注图1-3-1简支梁钢筋轴测投影示意图图1-3-2图1-3-3三、四级抗震等级楼层框架梁KL图1-3-4三级抗震等级框架梁KL箍筋配置小提示：只有图1-3-1这样的平面图，还是不能施工。还要根据设计说明，知道该梁是不是抗震设防？如是抗震，是几级抗震？根据这些信息去查《03G101-1》构造详图第二讲梁的集中标注第二讲梁的集中标注第一节梁的构件代号与梁的集中标注形式一、梁的构件代号二、梁的集中标注图2-1-1梁的集中标注小提示：如果贴近梁的地方，没有不同于梁的集中标注的内容时，全梁都要执行集中标注的内容。注释小提示：也有的设计图，把对梁的集中标注，用习惯方法标注。把第二行中的通长筋，写在了第三行。规则中的三、四行，依次改成了四、五行。图2-1-2梁的集中标注（习惯法）注释第二节梁集中标注逐项图解一、梁的集中标注中第一行的习惯注法小提示：设计院自已的习惯标注或该设计院内部规定图2-2-1地下室层梁的集中标注第一行图2-2-2二、三层梁的集中标注第一行图2-2-3二、三层不等跨梁的集中标注第一行图2-2-4带悬挑梁的双跨梁的集中标注第一行图2-2-5单端悬挑梁轴测投影示意图图2-2-5画的是一端具有悬挑梁的框架立体图。为了想把框架示意清楚，没有将柱子把梁包起并升向上层图2-2-6两端悬挑双跨梁集中标注第一行图2-2-7两端悬挑双跨梁轴测投影示意图图2-2-8非框架梁的标注第一行图2-2-9以框架梁为支承的梁的标注第一行图2-2-8中被标注的梁，并不是框架梁。该梁的支承点是框架梁。因此它的构件代号是“L”。小提示：非抗震梁的构件代号，规则中规定的是“L”，习惯上也有用“LL”的，但剪力墙中的连梁代号，也是“LL”。这点请注意》二、梁的集中标注中第二行的习惯注法小提示：梁的集中标注中的第二行，按规则是写箍筋。但是，也有的设计图，把通长筋（也叫贯通筋）写在了第二行。（一）抗震梁的两肢箍筋标注法图2-2-10以框架梁第二行集中标注当梁属于抗震梁时，箍筋的布置才有加密区和非加密区之分。（二）抗震梁的四肢箍筋标注法图2-2-11框架梁集中标注的四肢箍筋小提示：当梁的宽度≥350时，采用4肢箍筋。当梁的荷载较大时，应梁中纵向钢筋多的要求，有时是配置4肢箍。如图2-2-11，由于梁的荷载较大，靠支座处梁的斜抗拉裂的力量，是由箍筋能与工作，所以，箍筋强度等级由HPB235提高到HRB335图2-2-12框架梁同时有四肢或两肢箍筋的标注（三）抗震梁同时有四肢或两肢箍筋的标注法在一根抗震梁中，同时配置双肢和4肢：在加密区配置4肢；在非加密区配置双肢。这种情况在园林景观中比较少见。（四）抗震梁中在箍筋加密区标注箍筋数量的方法图2-2...
