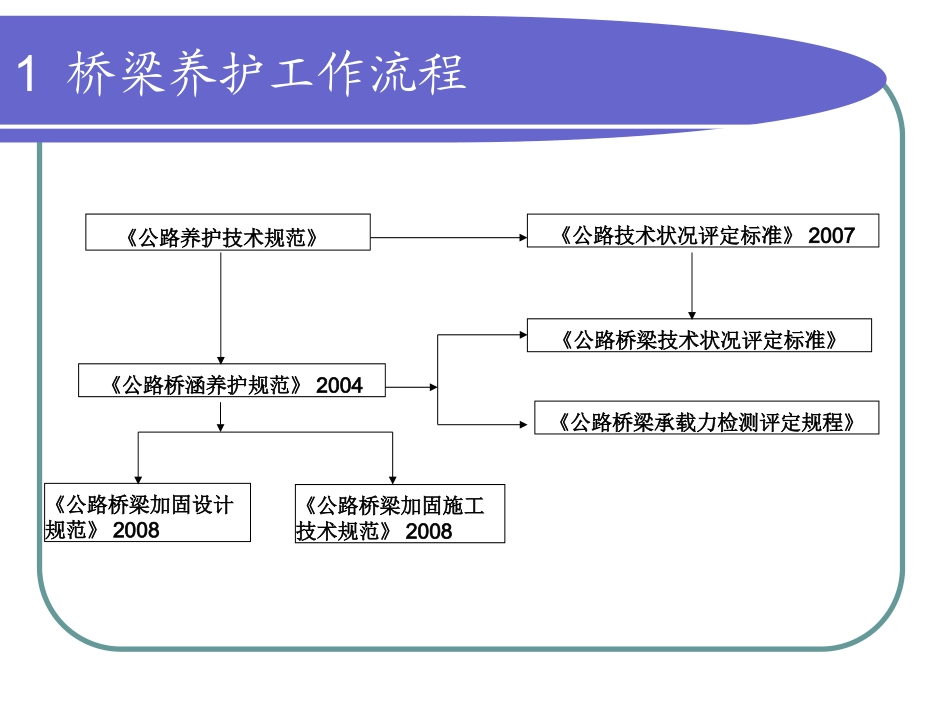

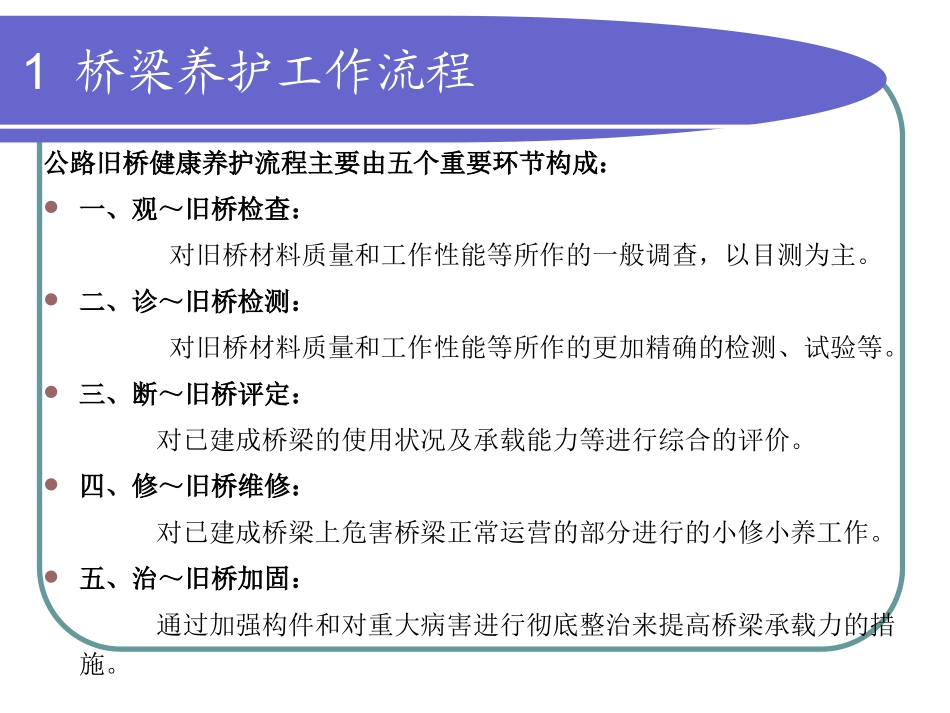

桥梁检测基本知识1桥梁养护工作流程《公路桥涵养护规范》2004《公路养护技术规范》《公路桥梁技术状况评定标准》《公路技术状况评定标准》2007《公路桥梁承载力检测评定规程》《公路桥梁加固设计规范》2008《公路桥梁加固施工技术规范》2008公路旧桥健康养护流程主要由五个重要环节构成：一、观～旧桥检查：对旧桥材料质量和工作性能等所作的一般调查，以目测为主。二、诊～旧桥检测：对旧桥材料质量和工作性能等所作的更加精确的检测、试验等。三、断～旧桥评定：对已建成桥梁的使用状况及承载能力等进行综合的评价。四、修～旧桥维修：对已建成桥梁上危害桥梁正常运营的部分进行的小修小养工作。五、治～旧桥加固：通过加强构件和对重大病害进行彻底整治来提高桥梁承载力的措施。1桥梁养护工作流程2桥梁检查桥梁检查——通过对桥梁的技术状况及缺陷和损伤的性质、部位、严重程度及发展趋势，弄清出现缺陷和损伤的主要原因，以便能分析和评价既存缺陷和损伤对桥梁质量和使用承载能力的影响，并为桥梁维修和加固设计提供可靠的技术数据和依据。因此，桥梁检查是进行桥梁养护、维修与加固的先导工作，是决定维修与加固方案可行和正确与否的可靠保证。它是桥梁评定、养护、维修与加固工作中必不可少的重要组成部分。这就是国内外为什么十分重视桥梁检查工作的主要原因。基础下沉：桥面线形变化2桥梁检查桥面铺装的局部破损2桥梁检查梁间湿接缝深水反映出的T梁铰缝破坏2桥梁检查基础差异沉降：护栏标高变化和护栏开裂2桥梁检查桥面（拱轴线）的变形，呈S型曲线，超重车过桥引起2桥梁检查2.1桥梁类型根据受力特点将桥梁结构物分为：梁式桥、拱桥、悬索桥、斜拉桥。桥型分类：梁式桥根据受力形式分为：简支梁、悬臂梁、连续梁、连续刚构、T型刚构、刚架桥。拱桥根据主拱圈材料分为：圬工拱桥、钢筋混凝土拱桥、预应力钢筋混凝土拱桥、钢管拱桥、钢结构拱桥。其中圬工拱桥包括：石拱桥和混凝土拱桥；钢筋混凝土拱桥包括：板拱、肋拱、箱形拱；双曲拱；刚架拱；桁架拱；钢管混凝土拱桥包括：系杆拱；拱桁组合体系。2.1桥梁类型2.2公路旧桥的三查旧桥检查按照规范分为经常性检查、定期检查和特殊检查三种（简称三查）。经常检查——主要指对桥面设施、上部结构、下部结构及附属构造的技术状况进行日常巡视检查，及时发现缺损并进行小修保养工作。定期检查——按规定周期，对桥梁主体结构及其附属构造物的技术状况进行定期跟踪的全面检查。主要检查各部件的功能是否完善有效，构造是否合理耐用，发现需要大、中修、改善或限制交通的桥梁缺损状况；同时检查小修保养状况。特殊检查——是查清桥梁病害原因、破损程度、承载能力、抗灾能力，确定桥梁技术状况的工作。分为专门检验和应急检查1）专门检验：对需要进一步判明损坏原因、缺损程度或使用能力的桥梁，要求针对病害进行专门的现场试验检测、检算与分析等鉴定工作，以便进行有效的养护。2）应急检查：当桥梁遭受洪水、流冰、漂流物、船舶撞击、滑坡、地震、风灾和超重车辆自行通过等自然灾害或事故后，应立即对结构作详细检查。查明破损状况，采取应急措施，尽快恢复交通。2.2公路旧桥的三查2.3定期检查定期检查周期根据技术状况确定，最长不得超过三年。新建桥梁交付使用一年后，进行第一次全面检查。临时桥梁每年检查不少于一次。在经常检查中发现重要部（构）件的缺损明显达到三、四、五类技术状况时，应立即安排一次定期检查。定期检查的主要工作有：6.根据桥梁的技术状况，确定下次检查时间。5.对损坏严重、危及安全运行的危桥，提出限制交通或改建的建议。4.对难以判断损坏原因和程度的部件，提出特殊检查（专门检查）的要求。3.实地判断缺损原因，确定维修范围及方式。2.当场填写“桥梁定期检查记录表”，记录各部件缺损状况并做出技术状况评分。1.现场校核桥梁基本数据。定期检查的成果，填写附录A和C。定期检查后应提出的文件2.3定期检查①桥梁定期检查数据表。每天检查的桥梁现场记录，应在次日内整理成每座桥梁定期检查数据表。②典型缺损和病害的照片及说明。缺损状况的描述应采...
