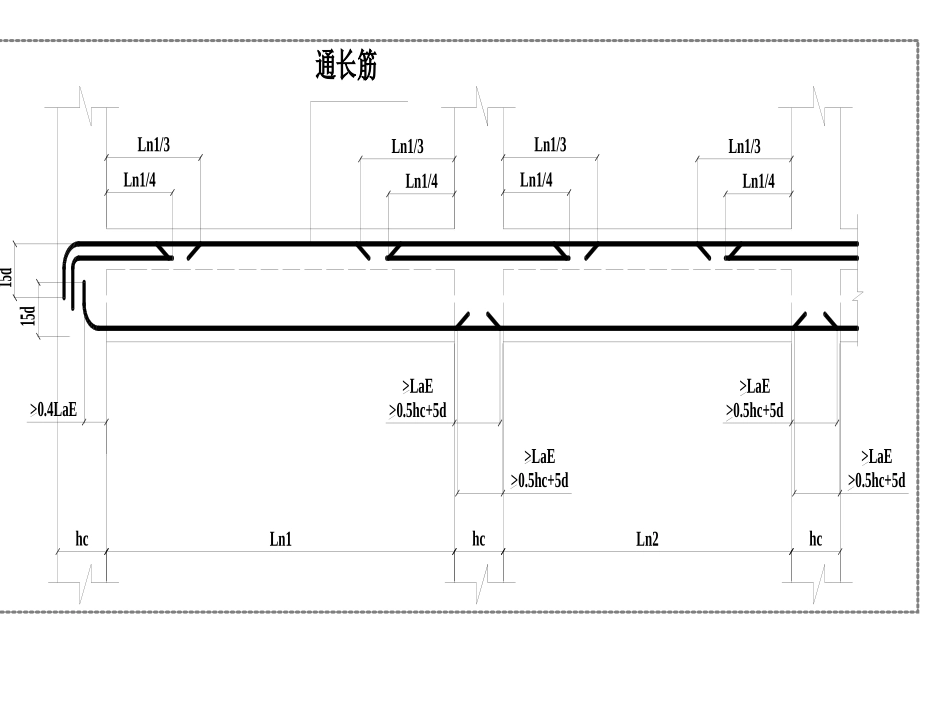

梁钢筋计算——框架梁上部支座负筋的计算一、梁上部支座负筋的示意图Ln1/3Ln1/4Ln1/3Ln1/4Ln1/3Ln1/4Ln1/3>0.4LaE15d15d>LaE>0.5hc+5d>LaE>0.5hc+5d>LaE>0.5hc+5d>LaE>0.5hc+5dhcLn1hcLn2hc一、二级抗震等级楼层框架梁KL通长筋Ln1/4钢筋部位及其名称计算公式说明附图端支座负筋第一排钢筋长度＝本跨净跨长/3+锚固；03G101－1P54抗震楼层框架梁KL纵向钢筋构造注：1、锚固同梁上部贯通筋端锚固；2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。图3第二排钢筋长度＝本跨净跨长/4+锚固；中间支座负筋第一排钢筋长度＝2*Ln/3+支座宽度；第二排钢筋长度＝2*Ln/4+支座宽度；03G101－1P54抗震楼层框架梁KL纵向钢筋构造注：Ln为相邻梁跨大跨的净跨长架立筋长度＝本跨净跨长－左侧负筋伸入长度－右侧负筋伸入长度+2*搭接注：当梁上部既有贯通筋又有架立筋时，搭接长度为150mm案例计算：上部非通长筋•上部非通长筋:•端支座(左)负筋φ22:•7.34/3-0.025+15*0.022)*2=6.793(m)•中间支座负筋(第一排)φ25:(7.34/3+0.6+7.34/3)*2=10.99(m)•中间支座负筋(第二排)φ25:(7.34/4+0.6+7.34/4)*2=8.54(m)•端支座(右)负筋φ25:•7.34/3-0.025+15*0.025)*2=6.703(m)
