任务2：一开一灯照明电路的安装VIP专享VIP免费

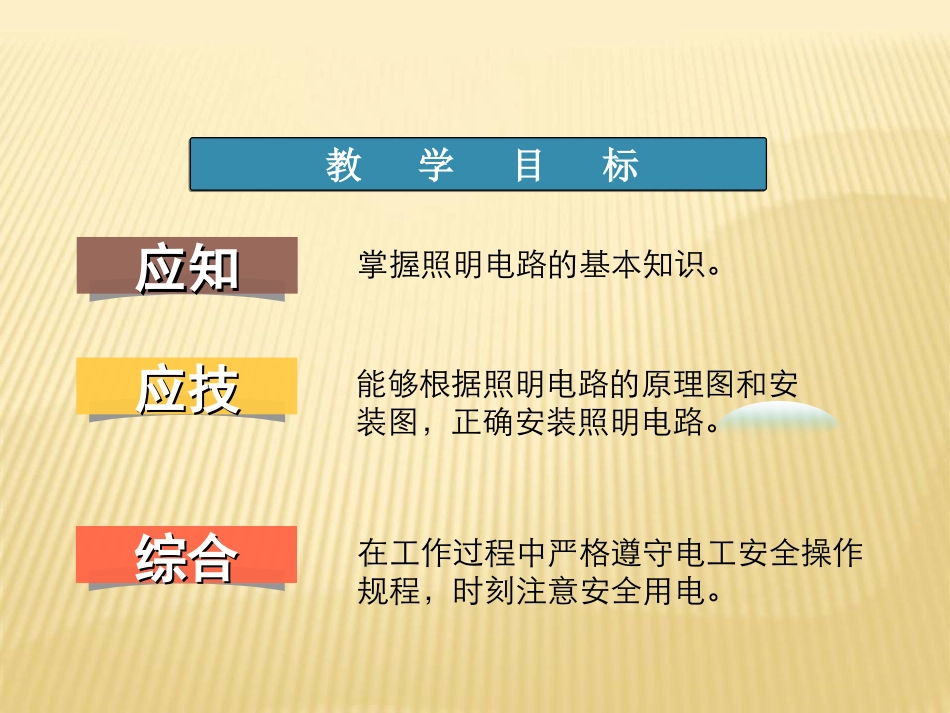

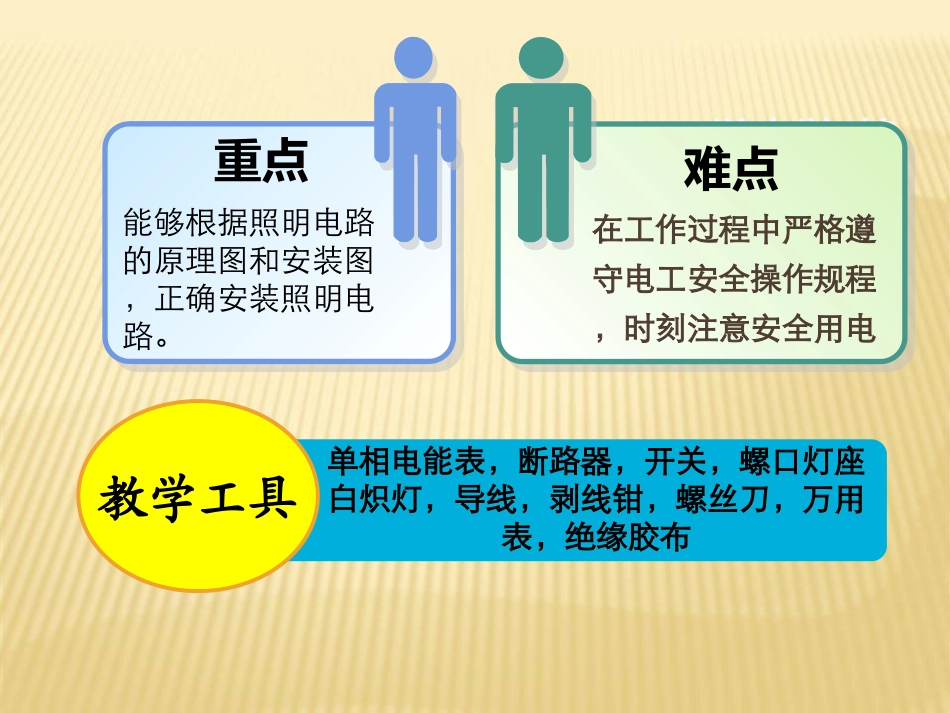

教学目标应知应知应技应技综合综合掌握照明电路的基本知识。能够根据照明电路的原理图和安装图，正确安装照明电路。在工作过程中严格遵守电工安全操作规程，时刻注意安全用电。重点能够根据照明电路的原理图和安装图，正确安装照明电路。学生学情分析难点在工作过程中严格遵守电工安全操作规程，时刻注意安全用电单相电能表，断路器，开关，螺口灯座白炽灯，导线，剥线钳，螺丝刀，万用表，绝缘胶布教学工具新课导入照明电路是我们生活中接触最为频繁的电路。那么，你知道在日常的生活中照明电路是由那几部分组成的吗？新课教学一.电路原理图照明电路的组成：•电度表•断路器（漏电保护开关）•连接导线•闸刀开关•开关、插座、电器控制器•照明灯具LN1111EL1234Kw.hSAQSFU新课教学二、详细介绍各元件的作用与接线方法1.单相电能表作用：对电路所消耗的电能进行计量。单位：度（KWh）主要参数：•额定电压：220v；•额定电流：３A（最大额定电流：6A）；•电度表常数：1200r/(kw.h)；•频率：50Hz接线：单相电能表接线盒里共有四个接线桩，从左至右按l、2、3、4编号。直接接线方法是按编号l、3接进线（1接相线，3接零线），2、4接出线（2接相线，4接零线）新课教学2.断路器接线：上进下出。作用：接通和断开电源线路或设备的过载保护线路或设备的短路保护线路或设备的漏电保护新课教学3.开关接线：实验室所用的开关是单刀双掷开关，它的结构如上图所示：a为公共端，必须接；b，c为刀片的投掷点，任意接一个。作用：控制灯泡的亮灭新课教学4.灯座接线：插口灯座上的两个接线端子，可任意连接零线和来自开关的相线；但是螺口灯座上的接线端子，必须把零线连接在连通螺纹圈的接线端子上，把来自开关的相线连接在连通中心铜簧片的接线端子上。作用：安装灯泡新课教学三.示范接线照明电路的布局学生可以自行设计，但是要求布局合理，结构紧凑，走线合理，做到横平竖直，整齐，导线避免交叉、架空线和叠线，导线变换走向要垂直，并做到高低一致或前后一致。新课教学学生训练1.接线时一定要注意修理接口处毛刺2.开关必须接在相线上3.在使用中电度表接线遵循“13接进线，24接出线”的原则，即：电度表的1、3端子电源接进线，其1号端子接火线，3号端子接零线；电度表的2、4端子接出线，2号端子为火线，4号端子为零线考核点评2、总结指正，学生在实际操作过程中的不恰当做法及存在的安全隐患。1、考核点评，完成任务评价表。作业布置2、自己设计一个简单的照明电路，并在木板上安装连接1、电度表的原理采用六步项目教学法，导入—讲解—记录—示范—实施—测评，教学环节齐全，教学效果良好。个别学生没有遵循安全用电的原则，检查电路不断电，存在安全隐患。在今后的教学中，要教育学生时刻牢记“低压勿摸，高压勿近”的安全用电守则。教学反思
