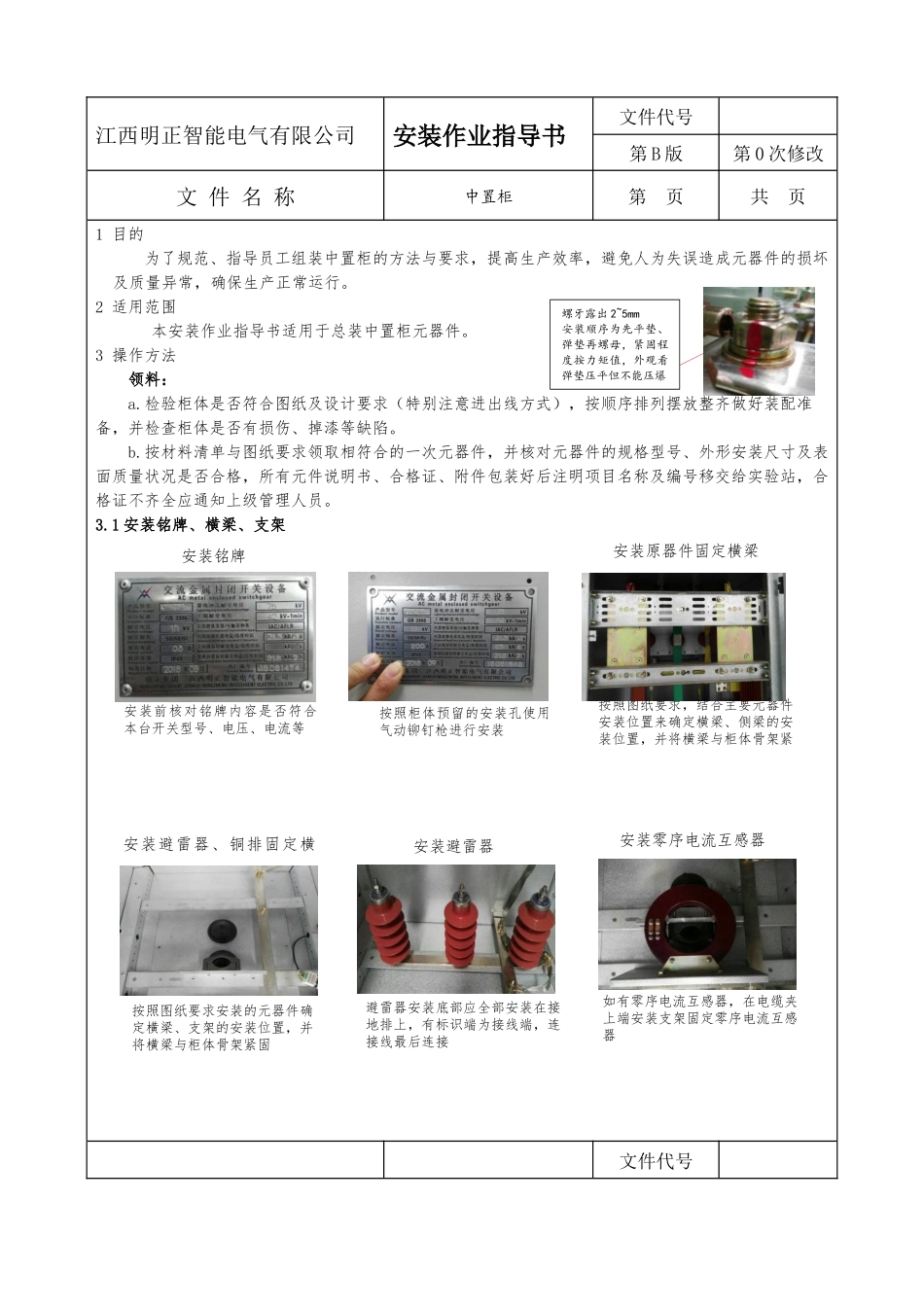

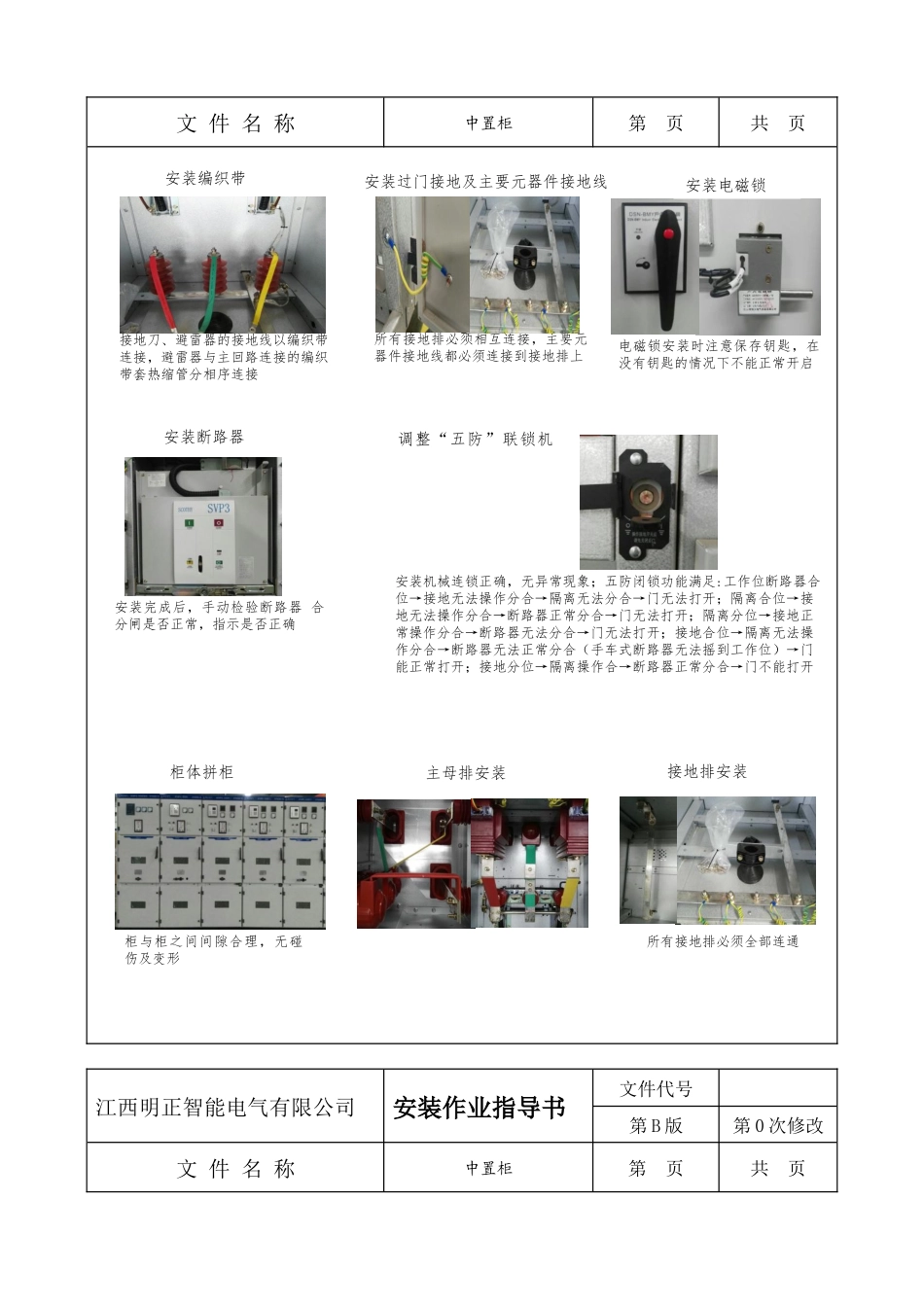

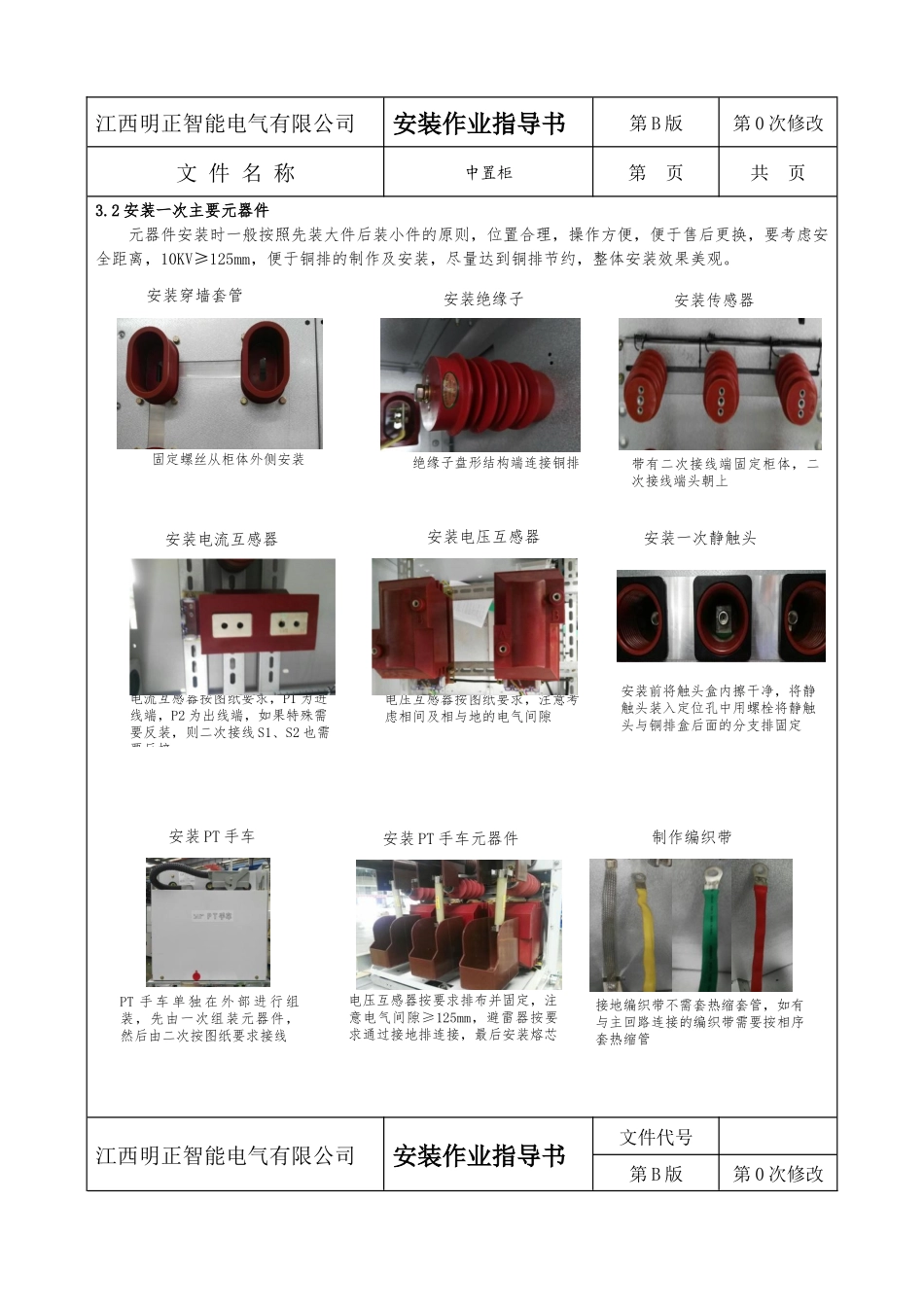

江西明正智能电气有限公司安装作业指导书文件代号第B版第0次修改文件名称中置柜第页共页1目的为了规范、指导员工组装中置柜的方法与要求,提高生产效率,避免人为失误造成元器件的损坏及质量异常,确保生产正常运行。2适用范围本安装作业指导书适用于总装中置柜元器件。3操作方法领料:a.检验柜体是否符合图纸及设计要求(特别注意进出线方式),按顺序排列摆放整齐做好装配准备,并检查柜体是否有损伤、掉漆等缺陷。b.按材料清单与图纸要求领取相符合的一次元器件,并核对元器件的规格型号、外形安装尺寸及表面质量状况是否合格,所有元件说明书、合格证、附件包装好后注明项目名称及编号移交给实验站,合格证不齐全应通知上级管理人员。3.1安装铭牌、横梁、支架文件代号按照图纸要求安装的元器件确定横梁、支架的安装位置,并将横梁与柜体骨架紧固如有零序电流互感器,在电缆夹上端安装支架固定零序电流互感器避雷器安装底部应全部安装在接地排上,有标识端为接线端,连接线最后连接安装零序电流互感器安装避雷器安装避雷器、铜排固定横安装前核对铭牌内容是否符合本台开关型号、电压、电流等按照柜体预留的安装孔使用气动铆钉枪进行安装按照图纸要求,结合主要元器件安装位置来确定横梁、侧梁的安装位置,并将横梁与柜体骨架紧固安装铭牌安装原器件固定横梁螺牙露出2~5mm安装顺序为先平垫、弹垫再螺母,紧固程度按力矩值,外观看弹垫压平但不能压爆江西明正智能电气有限公司安装作业指导书第B版第0次修改文件名称中置柜第页共页3.2安装一次主要元器件元器件安装时一般按照先装大件后装小件的原则,位置合理,操作方便,便于售后更换,要考虑安全距离,10KV≥125mm,便于铜排的制作及安装,尽量达到铜排节约,整体安装效果美观。江西明正智能电气有限公司安装作业指导书文件代号第B版第0次修改电压互感器按要求排布并固定,注意电气间隙≥125mm,避雷器按要求通过接地排连接,最后安装熔芯接地编织带不需套热缩套管,如有与主回路连接的编织带需要按相序套热缩管PT手车单独在外部进行组装,先由一次组装元器件,然后由二次按图纸要求接线安装PT手车安装PT手车元器件制作编织带电流互感器按图纸要求,P1为进线端,P2为出线端,如果特殊需要反装,则二次接线S1、S2也需要反接电压互感器按图纸要求,注意考虑相间及相与地的电气间隙≥125mm安装前将触头盒内擦干净,将静触头装入定位孔中用螺栓将静触头与铜排盒后面的分支排固定安装电流互感器安装一次静触头安装电压互感器绝缘子盘形结构端连接铜排固定螺丝从柜体外侧安装带有二次接线端固定柜体,二次接线端头朝上安装绝缘子安装传感器安装穿墙套管文件名称中置柜第页共页江西明正智能电气有限公司安装作业指导书文件代号第B版第0次修改文件名称中置柜第页共页柜与柜之间间隙合理,无碰伤及变形所有接地排必须全部连通接地排安装主母排安装柜体拼柜安装完成后,手动检验断路器合分闸是否正常,指示是否正确安装机械连锁正确,无异常现象;五防闭锁功能满足:工作位断路器合位→接地无法操作分合→隔离无法分合→门无法打开;隔离合位→接地无法操作分合→断路器正常分合→门无法打开;隔离分位→接地正常操作分合→断路器无法分合→门无法打开;接地合位→隔离无法操作分合→断路器无法正常分合(手车式断路器无法摇到工作位)→门能正常打开;接地分位→隔离操作合→断路器正常分合→门不能打开安装断路器调整“五防”联锁机接地刀、避雷器的接地线以编织带连接,避雷器与主回路连接的编织带套热缩管分相序连接所有接地排必须相互连接,主要元器件接地线都必须连接到接地排上电磁锁安装时注意保存钥匙,在没有钥匙的情况下不能正常开启安装编织带安装电磁锁安装过门接地及主要元器件接地线3.3安装二次主要元器件元器件安装必须按施工接线图、按标准、按工艺文件进行安装,元器件的安装应排列整齐、美观,面板后的元器件安装应便于接线、检测和维护。江西明正智能电气有限公司安装作业指导书文件代号第B版第0次修改文件名称中置柜第页共页安装面板元器件切割导轨安装微断及端子排3.4二次接线步骤江西明正智能电气有限公司安装作业指...
