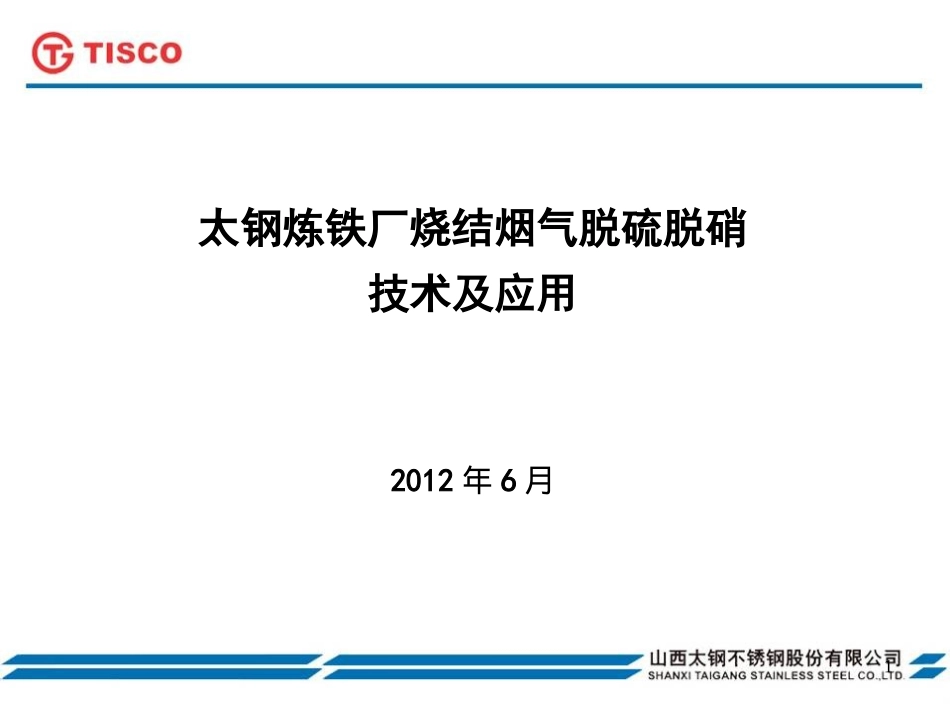

太钢炼铁厂烧结烟气脱硫脱硝技术VIP专享VIP免费

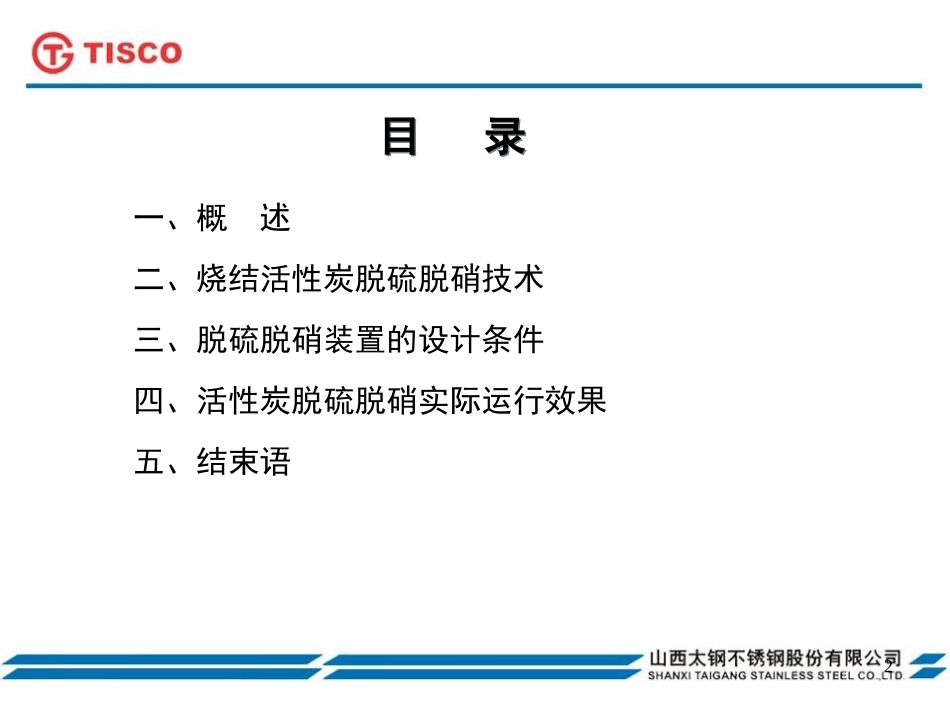

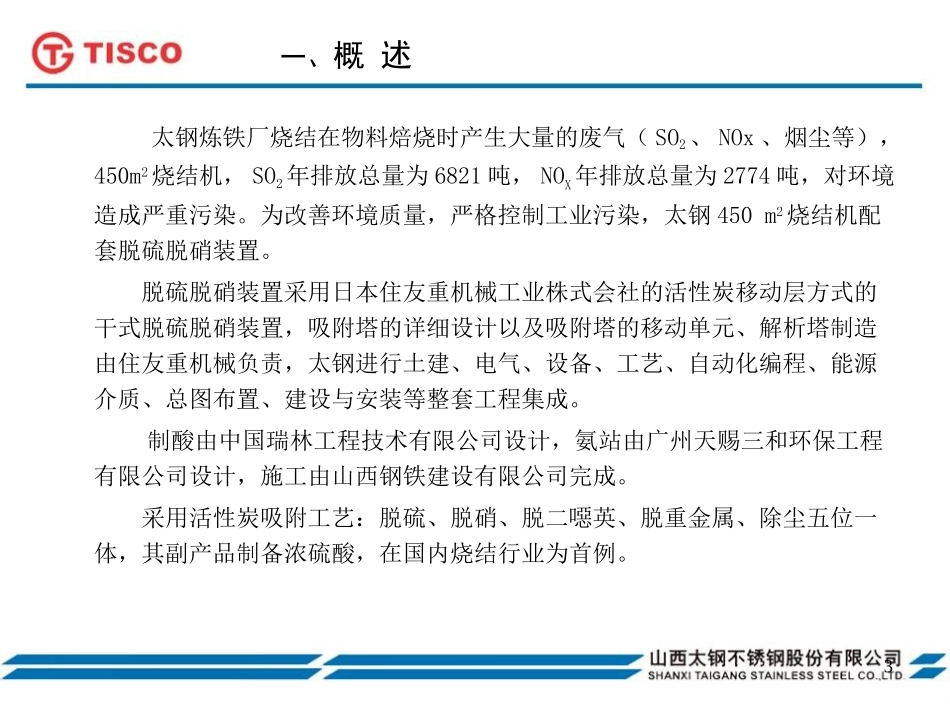

1太钢炼铁厂烧结烟气脱硫脱硝技术及应用2012年6月2目录目录一、概述二、烧结活性炭脱硫脱硝技术三、脱硫脱硝装置的设计条件四、活性炭脱硫脱硝实际运行效果五、结束语3一、概述太钢炼铁厂烧结在物料焙烧时产生大量的废气（SO2、NOx、烟尘等），450m2烧结机，SO2年排放总量为6821吨，NOX年排放总量为2774吨，对环境造成严重污染。为改善环境质量，严格控制工业污染，太钢450m2烧结机配套脱硫脱硝装置。脱硫脱硝装置采用日本住友重机械工业株式会社的活性炭移动层方式的干式脱硫脱硝装置，吸附塔的详细设计以及吸附塔的移动单元、解析塔制造由住友重机械负责，太钢进行土建、电气、设备、工艺、自动化编程、能源介质、总图布置、建设与安装等整套工程集成。制酸由中国瑞林工程技术有限公司设计，氨站由广州天赐三和环保工程有限公司设计，施工由山西钢铁建设有限公司完成。采用活性炭吸附工艺：脱硫、脱硝、脱二噁英、脱重金属、除尘五位一体，其副产品制备浓硫酸，在国内烧结行业为首例。4450m2烧结脱硫脱硝于2010年8月31日投入运行，至今运行平稳。本文首先就使用活性炭脱硫脱硝技术进行说明，然后对450m2烧结机干式脱硫脱硝装置原理说明、性能数据及物料消耗进行分析。附图：脱硫脱硝装置全景图5450m2烧结脱硫脱硝装置全景图6二、烧结活性炭脱硫脱硝技术1、工艺概要活性炭干法脱硫脱硝系统共分为七个子系统，包括除尘系统，卸灰系统，吸附、解析及活性炭运输系统，活性炭补给系统，热循环及富SO2输送系统、烟气系统以及注氨系统。烧结废气中的有害杂质，通过吸附塔吸附，可去除粉尘、重金属、SO2、NOX；解析塔可去除二噁英、并将富集SO2输送到制酸系统，生产98%浓硫酸。7脱硫脱硝使用的活性炭外观如图，平均直径为9mm，长度为10～15mm的圆柱状活性炭。8脱硫脱硝工艺流程图烧结废气升压风机吸附反应工艺NH3处理气体活性炭活性炭COG烟囱热风炉烟尘回收筛分机分离/再生工艺副产品回收工艺SO2浓缩气体活性炭暃惗昳清洁气体副产品硫酸石膏吸附塔分离塔副产品回收装置烧结废气升压风机吸附反应工艺NH3处理气体活性炭活性炭COG烟囱热风炉烟尘回收筛分机分离/再生工艺副产品回收工艺SO2浓缩气体活性炭暃惗昳清洁气体烧结废气升压风机吸附反应工艺NH3处理气体活性炭活性炭烧结废气升压风机吸附反应工艺NH3处理气体活性炭活性炭COG烟囱热风炉烟尘回收筛分机分离/再生工艺副产品回收工艺SO2浓缩气体活性炭暃惗昳清洁气体COG烟囱热风炉烟尘回收筛分机分离/再生工艺副产品回收工艺SO2浓缩气体活性炭暃惗昳清洁气体副产品硫酸石膏吸附塔分离塔副产品回收装置硫酸硫酸92、处理技术的原理1）、除尘活性炭的除尘原理与普通的过滤除尘相同，通过冲撞，遮挡以及扩散捕捉效果进行除尘。通常直径1μm以上的粒子可通过冲撞效果进行捕捉。而不到1μm的粒子要通过遮挡和扩散捕捉效果进行捕捉。102）、脱硫硫化物的大部分是二氧化硫（SO2），通过物理吸附以及化学吸附两种吸附方式进行。首先，在范德瓦尔斯力以及化学亲和力的作用下，SO2由气相移动至活性炭粒子表面后被捕捉（物理吸附）。然后，在活性炭细孔内被氧化为SO3同时与一同吸附的H2O产生反应，作为H2SO4被捕捉（化学吸附）。①、物理吸附SO2→SO2*11②、化学吸附A、SO2*+1/2O2*→SO3*SO3*+nH2O*→H2SO4*(n-1)H2O＊：为活性炭细孔内的吸附状态。ｎ：根据废气中的水分，SO2浓度，废气温度的不同有所变化，但在通常的温度下（100～150℃）可认为是2。B、为促进脱硝反应以及维持活性炭的活性，需要进行加氨，如以下的化学反应。是否作为NH4HSO4*或(NH4)2SO4*被吸附，由NH3与SO2的浓度比所决定。H2SO4*+NH3→NH4HSO4*NH4HSO4*+NH3→(NH4)2SO4*123）、脱硝活性炭的脱硝反应包括与SCR脱硝同样的触媒反应和活性炭特有的还原反应。与SCR相比，因为能够在低温即烧结废气的温度领域进行脱硝处理，所以没有必要像SCR一样加热废气，也不需要COG等加热源。这可以降低运行成本。活性炭的脱硝反应如下所示。①、SCR反应活性炭有通常的Ti-V系金属触媒同样的作用，如下式所示NO被还原为N2。NO+NH3+1/4O2→N2+3/2H2O②、Non-SCR反应如上关于脱硫的说明，提供的NH3与被...
