混凝土结构无损检测.VIP免费

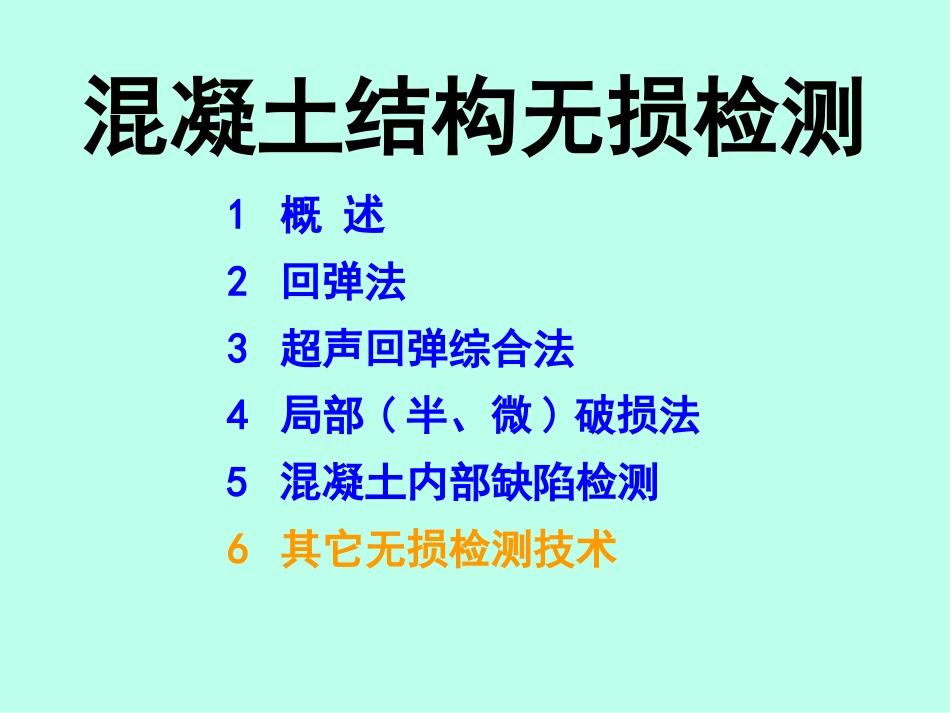

混凝土结构无损检测._第1页
1/91

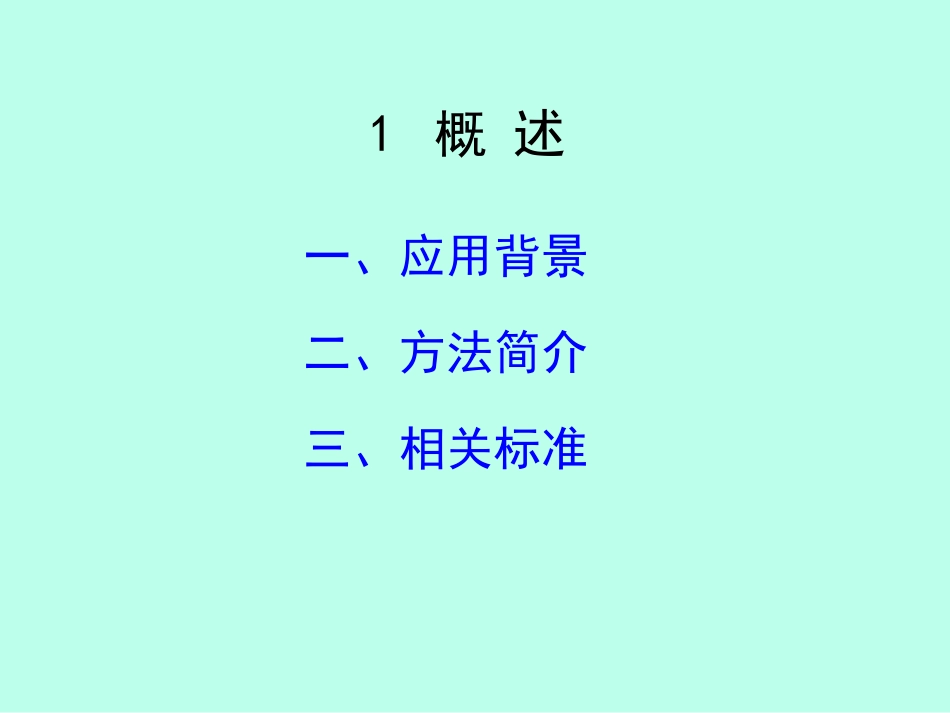

混凝土结构无损检测._第2页
2/91
混凝土结构无损检测._第3页
3/91

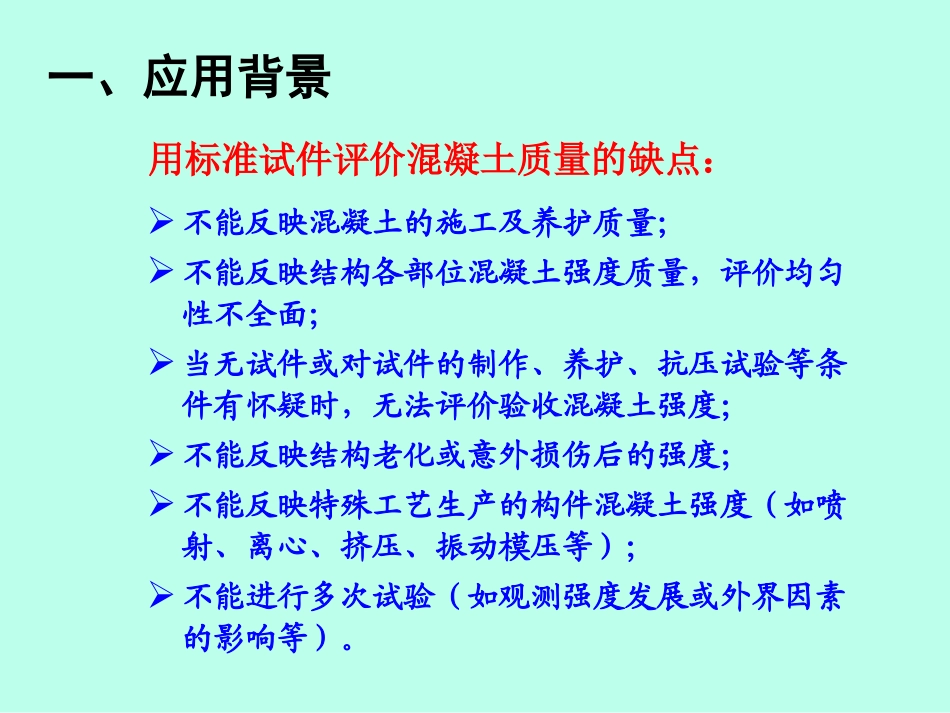

混凝土结构无损检测2回弹法3超声回弹综合法4局部(半、微)破损法5混凝土内部缺陷检测1概述6其它无损检测技术1概述一、应用背景二、方法简介三、相关标准一、应用背景不能反映混凝土的施工及养护质量;不能反映结构各部位混凝土强度质量,评价均匀性不全面;当无试件或对试件的制作、养护、抗压试验等条件有怀疑时,无法评价验收混凝土强度;不能反映结构老化或意外损伤后的强度;不能反映特殊工艺生产的构件混凝土强度(如喷射、离心、挤压、振动模压等);不能进行多次试验(如观测强度发展或外界因素的影响等)。用标准试件评价混凝土质量的缺点:一、应用背景试件不足或没有试件可疑(材料用量、配合比)试件结果不符合强度要求混凝土合格性的判定施工过程中的质量控制维修、加固、改建无损检测技术是指在不破坏混凝土结构构件的条件下,在混凝土结构构件原位上对混凝土结构构件的强度和缺陷进行直接定量检测的技术二、检测方法简介1.检测混凝土的强度2.检测混凝土内部缺陷3.几何尺寸检测回弹法综合法拔出法钻芯法超声法冲击回波法雷达波反射法红外热谱法钢筋位置、保护层、板面、道面、墙面厚度冲击回波法电磁法雷达波反射法三、相关标准回弹法检测混凝土抗压强度技术规程(JGJ/T23-2001)超声回弹综合法检测混凝土强度技术规程(CECS02:2005)钻芯法检测混凝土强度技术规程(CECS03:88)超声法检测混凝土缺陷技术规程(CECS21:2000)后装拔出法检测混凝土强度技术规程(CECS69:94)基桩低应变动力测桩规程(JGJ/T93-95)建筑基桩检测技术规范(JGJ106-2003)公路工程基桩动测技术规程(JTG/TF81-01-2004)砌体工程现场检测技术标准(GB/T50315-2000)混凝土结构工程施工质量验收规范(GB50204-2002)建筑结构检测技术标准(GB/T50344-2004)混凝土中钢筋检测技术规程(JGJ/T152-2008)2回弹法二、回弹仪三、影响测强关系的因素一、概述六、工程实例五、检测要点四、测强曲线的建立一、概述1.基本原理eelxNlxeeeexEelEexxsxs22212121表面硬度法的一种1948年瑞士斯密特(Schmidt)发明回弹仪能量损失:※塑性变形吸收的能量※结构振动所消耗的能量※回弹仪各部件摩擦消耗的能量一、概述2.应用场合3.适用条件根据回弹值检验结构混凝土质量均匀性对比混凝土强度是否达到某些工艺要求推定混凝土强度确定结构混凝土的质量疑问区,以进行进一步检测原材料应符合现行标准,掺或不掺各种掺合料人工、机械搅拌或泵送混凝土自然养护龄期7-2000天强度10-70MPa一、概述4.使用限制5.回弹法的特点表层与内部不能有明显差异超过回弹测强曲线限定的龄期,碳化过深超过回弹测强曲线限定的强度(10-70MPa)无损伤,可复测仪器轻便,使用方便,操作简单,测试费用低测试速度快,可做较多数量,代表性高可以基本反映构件混凝土抗压强度的规律只反映表面强度表面不平整,有疏松、麻面、蜂窝,有浮浆、污物表层有损伤(受冻、火烧、化学腐蚀等)表层潮湿内部有缺陷二、回弹仪1.构造和规格2.标准状态重型:26.42J大型构件、路面、大体积混凝土中型:2.207J一般建筑物、普通构件轻型:0.98J轻质材料(砖、轻砼)、薄壁构件特轻型:0.27J砂浆标称动能2.207J钢砧率定值80±2(洛氏硬度60±2,20±5℃)锤与杆碰撞瞬间,拉簧处于自由状态,弹击锤起跳点位于0刻度装配尺寸及性能:拉簧有效自由长度L0=61.5mm(此值增大回弹值偏低)弹击锤冲击长度Lp=75.0mm,拉簧刚度785N/m(大而偏低)重锤起跳点:100二、回弹仪3.常规保养4.回弹仪的检定使用期限:半年;累计弹击次数:6000;仪器遭撞击、损害,更换零部件;新出厂仪器。超过2000次常规保养清洗中心导杆、弹击锤、弹击杆内孔和冲击面,中心导杆上薄薄涂抹钟表油,其它部位不得抹油;清理机壳内壁,检查指针摩擦力;保养后应进行率定。三、影响测强关系的因素1.原材料4.成型面和测试方向2.成型及养护方法3.龄期的影响三、影响测强关系的因素1.原材料2.成型及养护方法水泥品...
