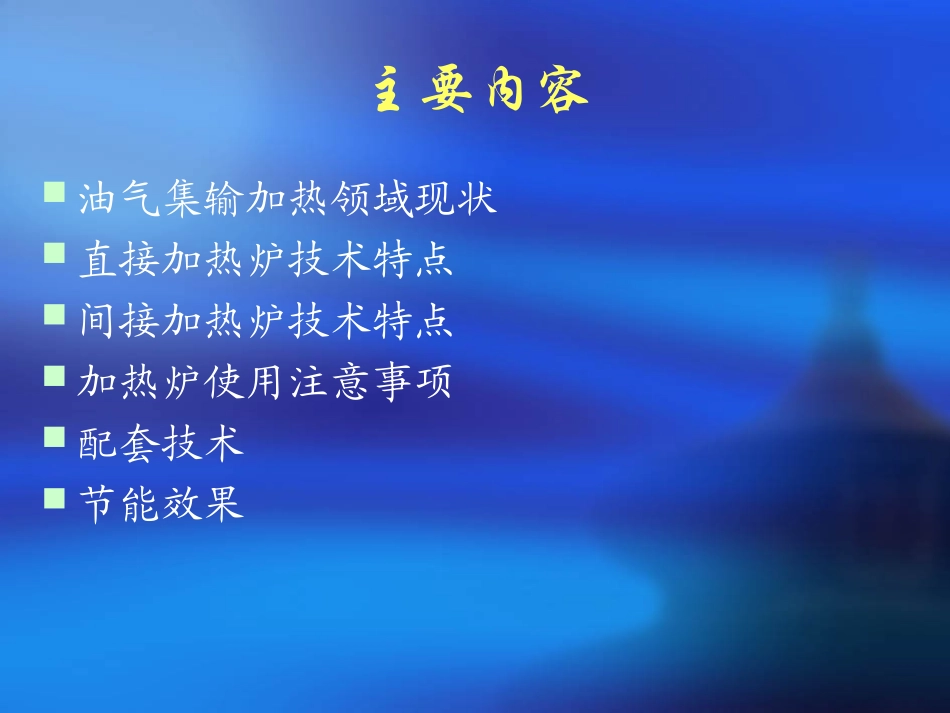

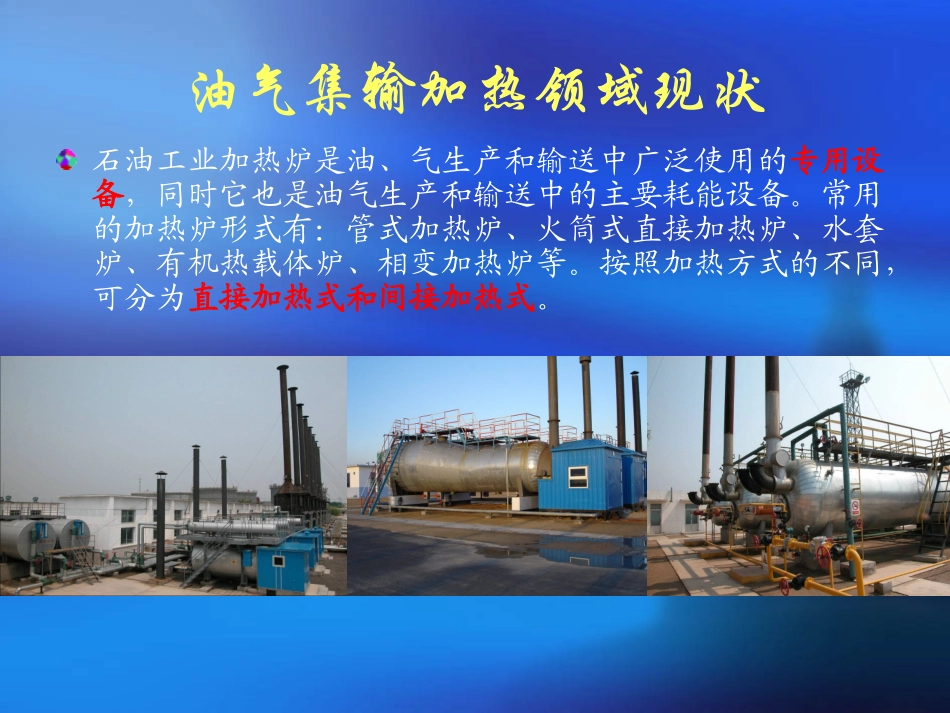

工业加热炉简介工业加热炉简介设备管理中心第二采油厂主要内容油气集输加热领域现状直接加热炉技术特点间接加热炉技术特点加热炉使用注意事项配套技术节能效果油气集输加热领域现状石油工业加热炉是油、气生产和输送中广泛使用的专用设备，同时它也是油气生产和输送中的主要耗能设备。常用的加热炉形式有：管式加热炉、火筒式直接加热炉、水套炉、有机热载体炉、相变加热炉等。按照加热方式的不同，可分为直接加热式和间接加热式。直接加热炉直接加热式管式加热炉火筒式直接加热炉管式加热炉管式加热炉特点优点火焰直接辐射加热，温升快适于大流量高温升介质加热，炉膛体积大，燃料容易燃烧，钢材耗量少，并可做到较大功率。缺点辐射状态下炉管壁温高，管内易结焦结垢和汽化，导致传热能力下降，发生过热过烧，安全性能差。火筒式直接加热炉火筒式直接加热炉特点优点火焰直接辐射加热，热效率较高，压降几乎为零，节能效果好。缺点锅壳内介质自然流动，换热面易结焦结垢，火筒容易过热变形，结构复杂，难于维修，低压运行，安全性能差。火筒燃烧器间接加热炉间接式加热炉水套式加热炉相变式加热炉水套式加热炉火筒燃烧器水套式加热炉优点缺点水浴加热，常压工作，相对火筒炉适宜于高压介质加热，安全性能好。水浴换热系数低，体积较大，常压炉内易结水垢。相变加热炉相变形式多样真空；有压结构形式多样一体；分体运行安全，换热高效具有普遍适应性运行成本低,占地面积小新型加热炉技术特点相变换热技术，波纹炉胆及螺纹烟管的采用，换热器强化手段的丰富。微正压燃烧方式，全自动燃烧器的采用采用了先进的控制手段相变加热炉蒸汽部分火筒汽液分界面相变加热炉技术特点安全节能节水锅内不结垢效率平稳，环保性佳燃料为天然气尤佳控制完备按需配置加热炉使用注意事项操作人员应严格遵守安全操作规程和劳动纪律，定时、定点、定线进行巡回检查。加热炉不得超温、超压运行，严禁频繁突然升温降温。水套炉、相变加热炉严禁低水位运行,同时做好冬季停炉的防冻工作。安全附件、报警系统应该及时校验和维护，确保灵活好用,同时上下限标识清晰准确。配套技术燃烧器技术燃气燃烧器适应性强。燃油燃烧器技术特点雾化方式燃油适应性供油压力功率调节范围运行稳定性过剩系数炉前安全性点火燃料实现油气混烧维护方便配套技术自控技术智能化仪表控制柜触摸屏控制计算机控制中控系统节能效果节能原理分析1、低温饱和蒸汽的需求可获取高效率。2、微正压燃烧结合优秀的结构设计提高了能量利用率。3、燃料利用率高，无过多能源浪费。4、换热效果好以致炉体体积减小效率高5、高效的保温材料和精心设计是炉效的保障。谢谢大家
