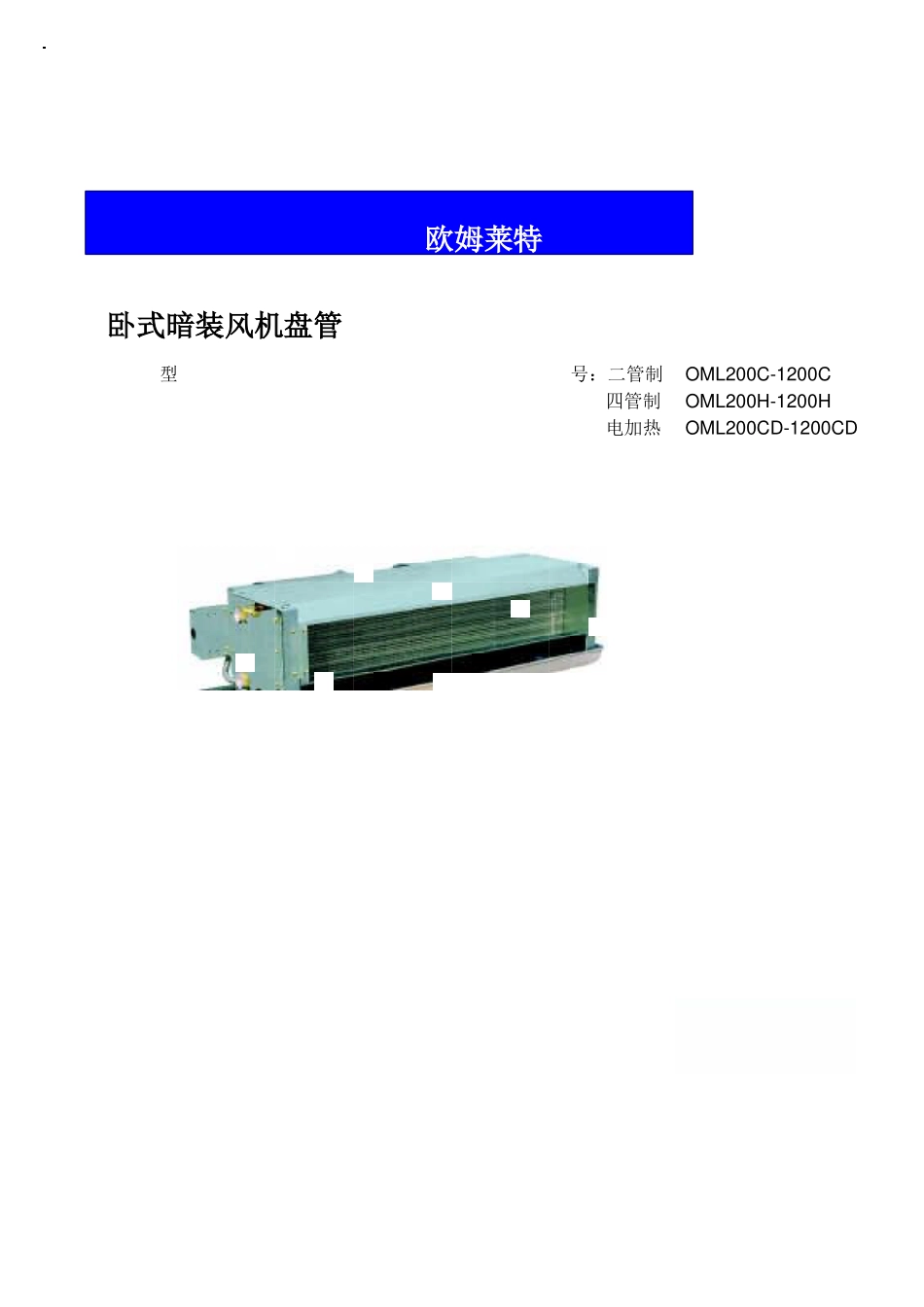

欧姆莱特卧式暗装风机盘管型号：二管制OML200C-1200C四管制OML200H-1200H电加热OML200CD-1200CDOML卧式暗装风机盘管概述多年以来，欧姆莱特一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。OML-C系列卧式暗装风机盘管是麦克维尔吸收以往风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组。它集中了欧姆莱特在空调末端方面的多项研究成果，主要体现在轻巧的外形，杰出的性能，且安装简便、应用灵活。作为欧姆莱特空气处理系统家族中的一员，由于OML系列领先的科技和卓越的品质，它已经在宾馆，酒店，办公大楼等各种场所的中央空调系统中得到了广泛的使用，并且赢得了良好的声誉。同时也取得了ETL、CE、CQC等国际和国内权威认证。型号说明OML200CD100RBFAAA水盘类别：AA标准水盘AF加长水盘：加长100mmA：电源：220V/1~/50Hz带过滤网，无则缺省回风箱进风形式：B后回风D下回风接管方向：R右接管（面对出风口）L左接管（面对出风口）机外静压：0机外静压为0Pa3机外静压为30Pa6机外静压为60Pa8机外静压为80Pa电加热型号：电加热量(kW)x10，无则缺省D:带电加热，无则缺省机型序号：C二管制（3排盘管）H四管制（3排冷水，1排热水）风量（CFM）,1CFM=1.7m3/h欧姆莱特卧式暗装风机盘管2特点特点卧式暗装风机OML轻巧紧凑的外形机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天花板内。高效能机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机的强化送风，使机组发挥最大的传热效能。低能耗所选用的风机和电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率制冷量。低噪声机组特别选用宽叶轮低转速风机及低噪音电机，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上最大限度地降低机组噪声。多种静压可供选择为了满足客户在各种场合下的需要，机组有四种机外静压可供选择：0Pa,30Pa,60Pa,80Pa，而且60Pa和80Pa两种机组仅通过更换电机接线端子就可以实现机外静压的互换。结构设计灵活、安装简易为配合现场施工的需要，该风机盘管在设计时就考虑到各零部件的通用性。由于采用了对称型的设计，风机马达板与出风口法兰可轻易互换位置，使接管方向可依现场需要而改变。另外回风口位置也可以方便地现场转换，保证安装省时省力。防漏、安全冷凝水盘及保温棉均一次压模成型，无焊缝、焊点，彻底消除漏水隐患。保养维护费用低机组采用单相电容式电机，轴承为高精度优质滚珠轴承，无需补油。电机轴经调质镀铬处理，使用寿命长。电机引出线全部套以金属软管保护。经久耐用的机组简化了日常的保养工作，从而可以大大降低维护费用。舒适性设计四管制风机盘管可以同时制冷或制热，满足不同季节、不同舒适度要求。多样可选件为迎合不同用户需求，特备有下述多种方案供选择：①加长水盘②后/下回风箱③水盘保温材料用难燃型保温棉④不锈钢水盘⑤可清洗式尼龙过滤网⑥电加热机型。3OML卧式暗装风机盘管二管制机组技术参数型号性能机型OML200COML300COML400COML500COML600COML800COML1000COML1200C额定风量m3/h制冷量W制热量0Pa余压30Pa余压60Pa余压80Pa余压0Pa余压30Pa余压60Pa余压80Pa余压0Pa余压30Pa余压HMLHMLHMLHMLHHHHHH37032021039026019041034023042034023021002200224022703400350051040029053037024055042032057043035031003200330033405010510075065051076049034077052039078061041043204390445045407100730082066042084065046085063045086063048048704960502051107920811010209006901040780500106085071010808907806040616062206330976099601400121010001420109074014501180920147012201000768078107900803012800130801600144012001620114083016401360110016601410120087008830912095001442014780202017701460204015001020207017601510209017501640104901070010810110301859019170W60Pa余压80Pa余压0Pa余压HHH3680376021520053203374507600458230840045100601320010270134506510314900154501051937019770133输入功率W噪...
