外周血管超声表现VIP免费

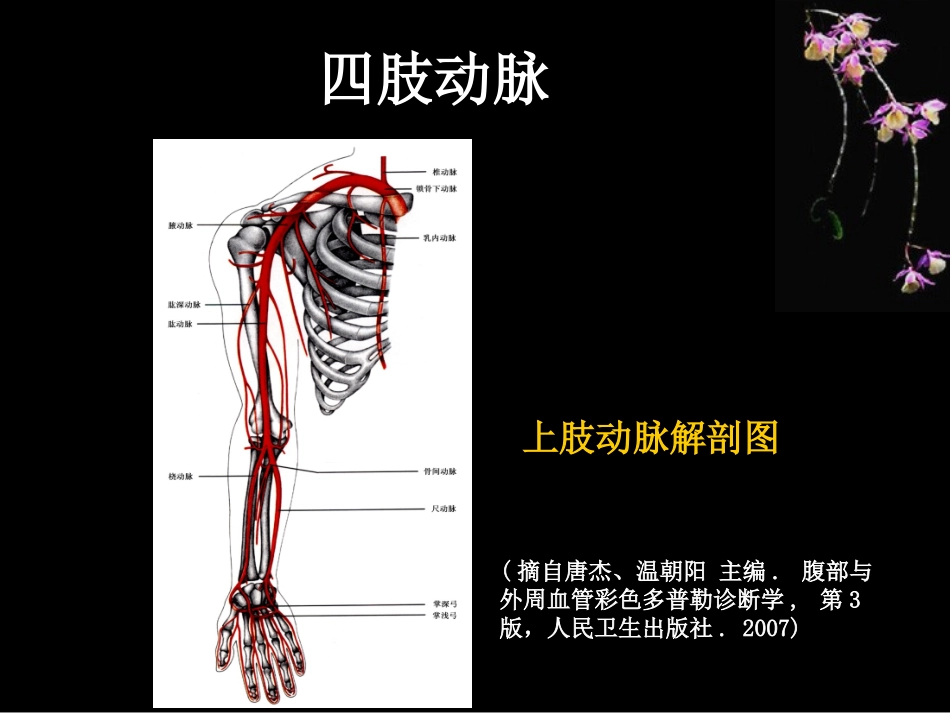

外周血管超声四肢动脉上肢动脉解剖图(摘自唐杰、温朝阳主编.腹部与外周血管彩色多普勒诊断学,第3版，人民卫生出版社.2007)下肢动脉解剖图(摘自唐杰、温朝阳主编.腹部与外周血管彩色多普勒诊断学,第3版，人民卫生出版社.2007)超声检查方法灰阶超声：显示动脉走行及结构，观察动脉管壁、内膜和管腔内透声情况，测量管腔内径；彩色多普勒：观察血流充盈情况，血流方向、流速分布；脉冲多普勒：分段测定血流频谱，观察频谱形态，记录多普勒血流频谱指标。注：进行多普勒采样时，要注意两点，一是应尽量采用较小的多普勒取样容积（1.5～2mm）以测得被检动脉特定部位的流速，并避免出现由于取样容积过大而产生的频谱增宽；二是恰当的多普勒角度，即血流—声束夹角小于60°。上肢动脉：一般采用平卧位，被检肢体外展、外旋，掌心向上，受检肢体自然放松。下肢动脉：一般采用平卧位，被检肢体略外展、外旋，膝关节略为弯曲，有学者称其为“蛙腿位”。超声检查体位探头线阵或凸阵5～10MHz5～7MHz7.5～10MHz5～7MHz2～5MHz上肢和下肢动脉超声检查锁骨下动脉超声检查体表部位锁骨下动脉起始部二维超声图像。RSA：右侧锁骨下动脉；NA：无脉动脉腋动脉超声检查的体表部位腋动脉二维超声图像。AA：腋动脉肱动脉二维超声图像。BA：肱动脉肱动脉彩色多普勒图像BA：肱动脉肱动脉超声检查的体表部位桡动脉远端超声检查的体表部位桡动脉彩色多普勒图像RA：桡动脉桡动脉频谱多普勒图像RA：桡动脉尺动脉近端超声检查的体表部位尺动脉彩色多普勒图像尺动脉频谱多普勒图像UA:尺动脉股总动脉分叉处超声检查的体表部位股总动脉二维超声图像CFA：股总动脉股深动脉起始部频谱多普勒图像股浅动脉超声检查的体表部位股浅动脉频谱多普勒图像SFA：股浅动脉仰卧“蛙腿位”时腘动脉超声检查的体表部位腘动脉二维超声图像POA：腘动脉俯卧位时显示腘动脉和腘静脉腘动静脉彩色多普勒图像POA：腘动脉；POV：腘静脉腘动脉频谱多普勒图像POA：腘动脉胫前动脉超声检查的体表部位胫前动脉二维超声图像ATA：胫前动脉胫前动脉二维超声图像ATA：胫前动脉胫前动脉频谱多普勒图像胫前动脉彩色多普勒图像胫腓干及胫前动脉起始部二维超声图像“蛙腿位”胫腓干及胫前动脉起始部超声检查体表部位胫腓干及胫前动脉起始部彩色多普勒图像胫后动脉超声检查的体表部位胫后动脉彩色多普勒图像足背动脉的超声检查体表部位足背动脉的二维超声图像DA：足背动脉足背动脉的彩色多普勒图像。DA：足背动脉足背动脉的频谱多普勒图像动脉硬化闭塞症—病例1男性，62岁，体型偏胖，无特殊不适二维超声显示股总动脉（CFA）病变处内中膜局限性增厚伴斑状强回声（箭头所示）彩色多普勒显示病变处（箭头所示）彩色血流充盈缺损。CFA：股总动脉提问与思考股总动脉内膜和中层增厚伴斑状强回声，彩色血流显示病变处彩色血流充盈缺损，结合患者的基本情况应该考虑什么疾病？超声检查应为临床提供哪些重要信息？什么情况下需要施行支架手术治疗?诊断思路患者老年男性，体型偏胖，是动脉硬化易发人群；病变在股总动脉分叉处，表现为内中膜局限性增厚伴斑块形成，结合临床容易与血栓闭塞性脉管炎和大动脉炎等鉴别。四肢静脉上肢深静脉系统与同名动脉伴行，超声检查方法见上肢动脉；浅静脉系统包括头静脉、贵要静脉、肘正中静脉和前臂正中静脉。上肢静脉示意图(摘自唐杰、温朝阳主编.腹部与外周血管彩色多普勒诊断学,第3版，人民卫生出版社.2007)右侧锁骨下静脉远心端彩色多普勒图像右侧锁骨下静脉远心端频谱多普勒图像上肢深静脉贵要静脉超声检查的体表位置上肢浅静脉贵要静脉二维超声图像头静脉超声检查的体表位置正常头静脉二维超声图像下肢深静脉系统与同名动脉伴行，超声检查方法见下肢动脉；浅静脉系统主要包括大隐静脉和小隐静脉。下肢静脉下肢深静脉示意图下肢浅静脉示意图与下肢动脉超声检查不同的是下肢静脉检查时可采用站立位，该体位使下肢静脉充分膨胀便于更清晰显示正常股总静脉及其属支的二维超声图像，箭头所示为静脉瓣。CFV：股总静脉；SFV：股浅静脉；DFV：股深静脉正常股总静脉及其属支彩色多普勒图像。CFV：股总静脉；SFV：股浅...
