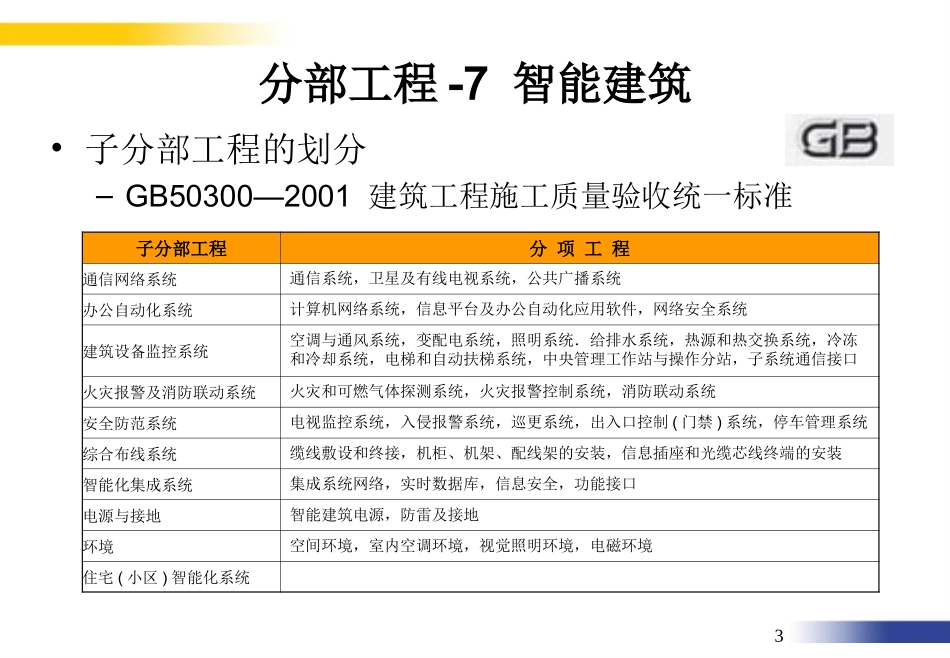

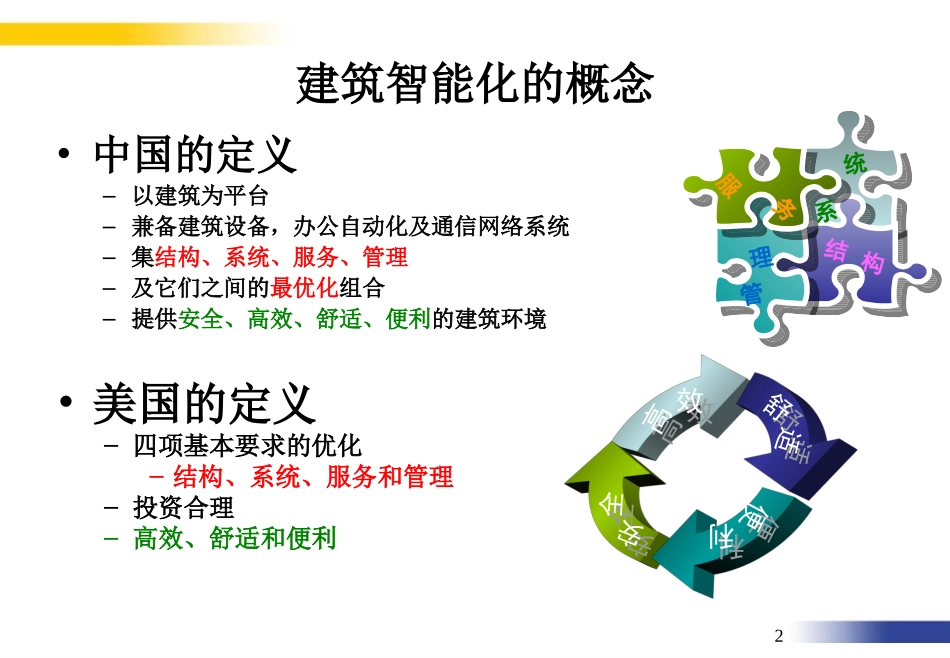

智能化系统工程设计汇报2建筑智能化的概念•中国的定义–以建筑为平台–兼备建筑设备，办公自动化及通信网络系统–集结构、系统、服务、管理–及它们之间的最优化组合–提供安全、高效、舒适、便利的建筑环境统结服务系构理管•美国的定义–四项基本要求的优化–结构、系统、服务和管理–投资合理–高效、舒适和便利3分部工程-7智能建筑•子分部工程的划分–GB50300—2001建筑工程施工质量验收统一标准子分部工程分项工程通信网络系统通信系统，卫星及有线电视系统，公共广播系统办公自动化系统计算机网络系统，信息平台及办公自动化应用软件，网络安全系统建筑设备监控系统空调与通风系统，变配电系统，照明系统．给排水系统，热源和热交换系统，冷冻和冷却系统，电梯和自动扶梯系统，中央管理工作站与操作分站，子系统通信接口火灾报警及消防联动系统火灾和可燃气体探测系统，火灾报警控制系统，消防联动系统安全防范系统电视监控系统，入侵报警系统，巡更系统，出入口控制(门禁)系统，停车管理系统综合布线系统缆线敷设和终接，机柜、机架、配线架的安装，信息插座和光缆芯线终端的安装智能化集成系统集成系统网络，实时数据库，信息安全，功能接口电源与接地智能建筑电源，防雷及接地环境空间环境，室内空调环境，视觉照明环境，电磁环境住宅(小区)智能化系统4机房机房办公自动化（OA)办公自动化（OA)系统组成楼宇自动化（BA)楼宇自动化（BA)通信自动化（CA）通信自动化（CA）建筑基础BABA冷热源冷热源新风系统新风系统照明系统照明系统变配电变配电给排水给排水电梯电梯总控中心总控中心生产运行平台生产运行平台生产网管理网生产网管理网业务系统业务系统车库管理车库管理考勤消费考勤消费电子巡更电子巡更门禁系统门禁系统一卡通一卡通BMS集成BMS集成安全防范安全防范无线巡更无线巡更周界报警周界报警防盗报警防盗报警电视监控电视监控语音通讯系统语音通讯系统卫星CATV系统卫星CATV系统WAN接入系统WAN接入系统移动覆盖移动覆盖多媒体会议室系统多媒体会议室系统系统运行软硬件平台系统运行软硬件平台应用系统应用系统OA网络系统OA网络系统信息查询电子公告信息查询电子公告多媒体应用系统多媒体应用系统综合布线系统、主机房、管理机房、UPS综合布线系统、主机房、管理机房、UPS公共广播公共广播消防报警消防报警5系统组成1.综合布线系统1.综合布线系统2.通信网络系统2.通信网络系统3.计算机网络系统3.计算机网络系统4.卫星及共用天线电视系统4.卫星及共用天线电视系统5.安全防范系统5.安全防范系统7.会议电教系统7.会议电教系统8.信息显示查询系统8.信息显示查询系统9.楼宇自动化系统BA9.楼宇自动化系统BA10.智能化集成系统10.智能化集成系统11.机房环境监控11.机房环境监控6.业务应急广播系统6.业务应急广播系统12.接地12.接地6综合布线系统设计规范标准•机房区域–GB50174－2008–TIA/EIA-942•办公区域–GB50311－2007–TIA/EIA-568B7GB50174－2008机房设计规范附录A《机房技术要求》-布线项目A级B级C级备注传输介质光缆或六类及以上对绞线缆采用1+1冗余光缆或六类及以上对绞线缆采用3+1冗余--主机房信息点配置不少于12个信息点，其中冗余信息点为总信息点的1/2不少于8个信息点，其中冗余信息点为总信息点的1/4不少于6个信息点一个工作区的信息点支持区信息点配置不少于4个信息点不少于4个信息点不少于2个信息点一个工作区的信息点采用实时智能管理系统宜可--线缆标识系统应在线缆两端打上标签应在线缆两端打上标签应在线缆两端打上标签配电线缆也应采用通信缆线防火等级应采用CMP级电缆，OFNP或OFCP级光缆宜采用CMP级电缆，OFNP或OFCP级光缆-也采用同等级的其他电缆和光缆公用电信配线网络接口2个以上2个1个8GB50174－2008机房设计规范•工作区–主机房•一个机柜为一个工作区•3-5M2为一个工作区–辅助区•3-9M2为一个工作区–支持区•以不同的功能用房为一个工作区–行政管理区•按GB50311项目A级B级C级主机房信息点配置不少于12个其中冗余信息点为总信息点的1/2不少于8个其中冗余信息点为总信息点的1/4不少于6个支持区信息点配置不少于4个不少于4个不少于2个9GB5...
