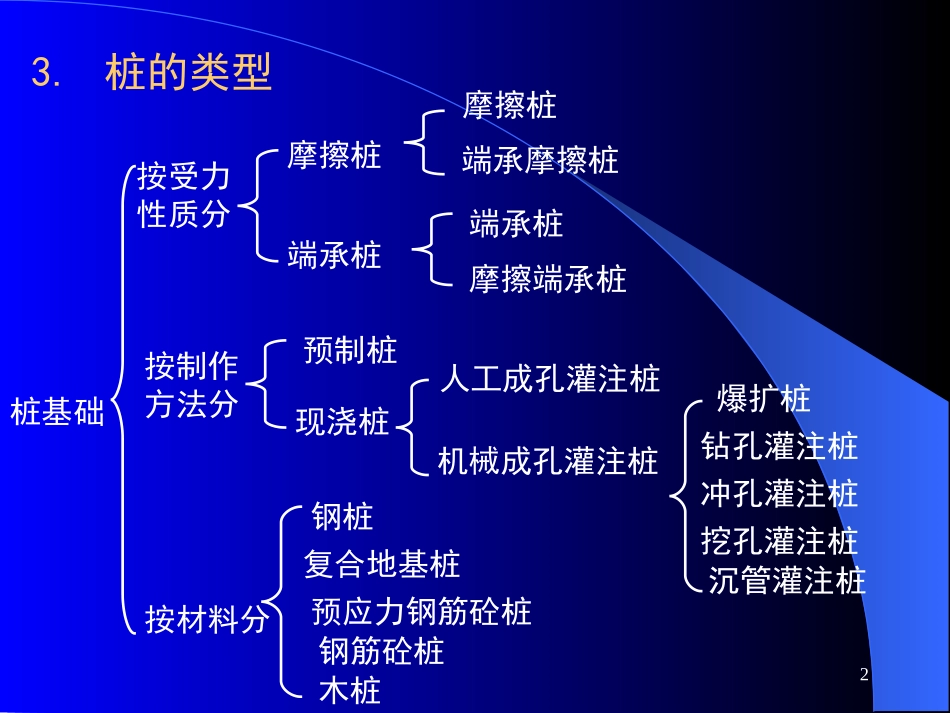

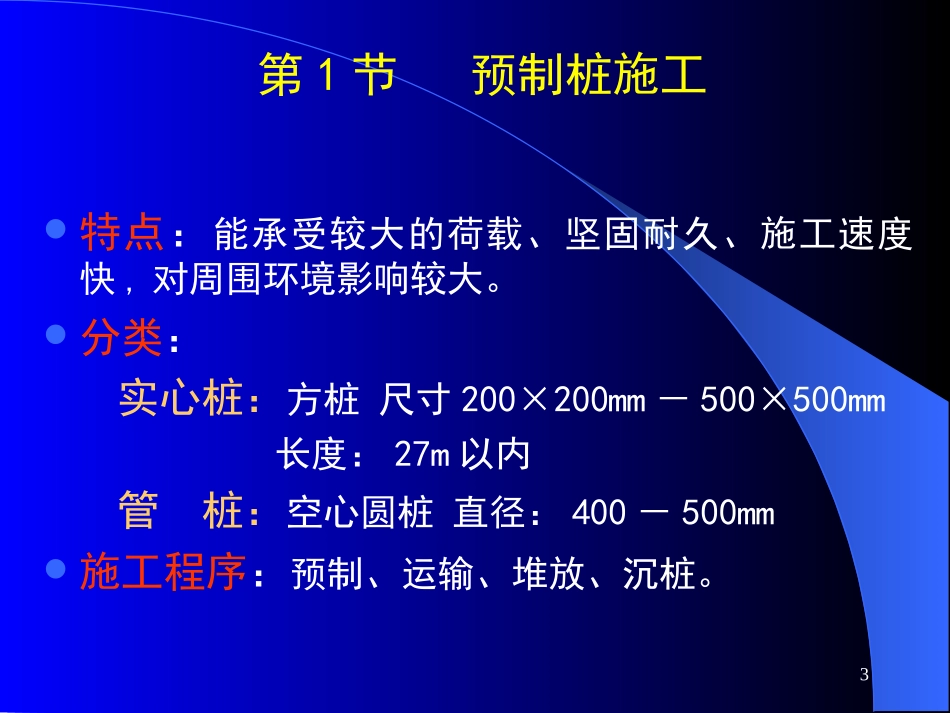

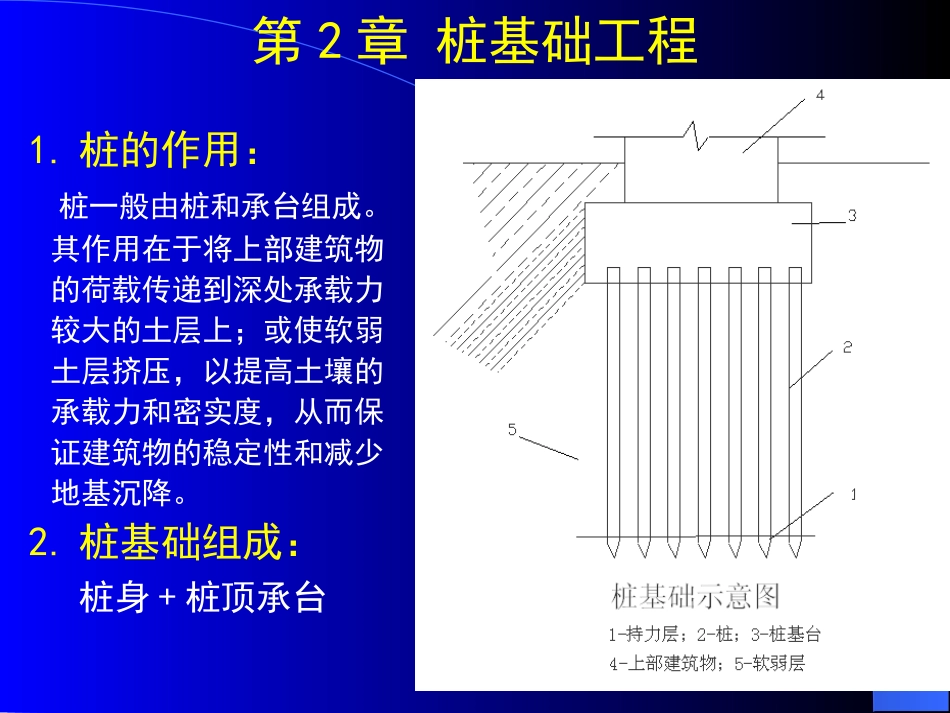

1第2章桩基础工程1.桩的作用：桩一般由桩和承台组成。其作用在于将上部建筑物的荷载传递到深处承载力较大的土层上；或使软弱土层挤压，以提高土壤的承载力和密实度，从而保证建筑物的稳定性和减少地基沉降。2.桩基础组成：桩身+桩顶承台2桩基础按受力性质分端承桩摩擦桩按材料分钢筋砼桩预应力钢筋砼桩复合地基桩按制作方法分预制桩现浇桩人工成孔灌注桩机械成孔灌注桩摩擦桩端承摩擦桩摩擦端承桩端承桩木桩钢桩钻孔灌注桩冲孔灌注桩挖孔灌注桩沉管灌注桩爆扩桩3.桩的类型3第1节预制桩施工特点：能承受较大的荷载、坚固耐久、施工速度快,对周围环境影响较大。分类：实心桩：方桩尺寸200×200mm－500×500mm长度：27m以内管桩：空心圆桩直径：400－500mm施工程序：预制、运输、堆放、沉桩。4一、预制桩的制作制作方法:并列法、间隔法、重叠法、翻模法等。对于重叠法重叠层数不宜超过四层,层与层之间应涂刷隔离剂，上层桩或临桩的灌筑,应在下层桩或临桩混凝土达到设计强度30%以后方可进行.注意事项：钢筋混凝土预制桩的钢筋骨架的主筋的连接宜采用对焊,接头应错开，桩尖用钢制.钢骨架的偏差应符合有关规定，混凝土宜采用机械搅拌,机械振捣,由桩顶向桩尖连续浇筑捣实,一次完成,严禁中断5钢筋混凝土预制桩制作－钢筋、模板施工6钢筋混凝土预制桩制作－混凝土浇筑7预制管桩外形8桩头9截桩10垫层施工11垫层12承台钢筋13承台模板14承台和地基梁浇筑混凝土后15承台细部16二、预制桩的起吊、运输1．起吊当桩的砼达到设计强度的75%方可起吊，桩吊点位置的确定（原则：弯矩最小）(a)一个吊点；(b)二个吊点；(c)三个吊点；(d)四个吊点吊点的合理位置172．运输（1）当桩的砼达到设计强度100%方可运输打桩前，桩从制作处运到现场前以备打桩，并应根据打桩顺序随打随运以避免二次搬运。（2）桩的运输方式，在运距不大时，可用起重机吊运；当运距较大时，可采用轻便轨道小平台车运输。用平板车运桩1－铁轨2－平台车3－桩18三、桩的堆放桩堆放时，地面必须平整、坚实，垫木间距应根据吊点确定，各层垫木应位于同一垂直线上，最下层垫木应适当加宽，堆放层数不宜超过4层。不同规格的桩，应分别堆放。19四、预制桩沉桩施工四、预制桩沉桩施工预制桩沉桩施工方法：1.锤击法2.静力压桩3.振动法4.水冲法20锤击沉桩也称打入桩，是利用桩锤下落产生的冲击能量将桩沉入土中，锤击沉桩是混凝土预制桩最常用的沉桩方法。优点：该法施工速度快，机械化程度高，适应范围广，现场文明程度高。缺点：施工时有噪音污染和振动，对于城市中心和夜间施工有所限制（一）锤击法21钢筋混凝土预制桩施工钢管桩施工22打斜桩海上打桩23打桩设备包括桩锤、桩架和动力装置。（1）桩锤桩锤是对桩施加冲击，将桩打入土中的主要机具。桩锤主要有落锤、蒸汽锤、柴油锤和液压锤，目前应用最多的是柴油锤。用锤击沉桩时，力求采用“重锤低击”。（2）桩架桩架是支持桩身和桩锤，在打桩过程中引导桩的方向，并保证桩捶能沿着所要求方向冲击的打桩设备。常用的桩架：多功能桩架；履带式桩架。（3）动力装置动力装置的配置取决于所选的桩锤，包括起动桩锤用的动力设施。当选用蒸汽锤时，则需配备蒸汽锅炉和卷扬机。1.锤击法施工机械设备24桩架：①多功能桩架：沿轨道行驶，可作360°回转优点：可适应各种预制桩，也可用于灌注桩施工缺点：是机构较庞大，现场组装和拆迁比较麻烦②履带式桩架：以履带式起重机为底盘，增加立柱和斜撑用以打桩。优点：性能比多能桩架灵活，移动方便，可适应各种预制桩施工，目前应用最多。25多功能桩架履带式桩架2627（1）清除妨碍施工的地上和地下的障碍物；平整施工场地；定位放线；设置供电、供水系统；安装打桩机等。（2）桩基轴线的定位点及水准点的设置：桩基轴线的定位点及水准点，应设置在不受打桩影响的地点，水准点设置不少于2个。在施工过程中可据此检查桩位的偏差以及桩的入土深度。2.打桩前的准备工作28（1）确定打桩顺序的原因：土体挤密，偏移变位浮桩。（2）什么时候尤需确定打桩顺序：当桩的中心距小于4倍桩径时，打桩顺序尤为重要。（3）打桩顺序：由一侧向...
