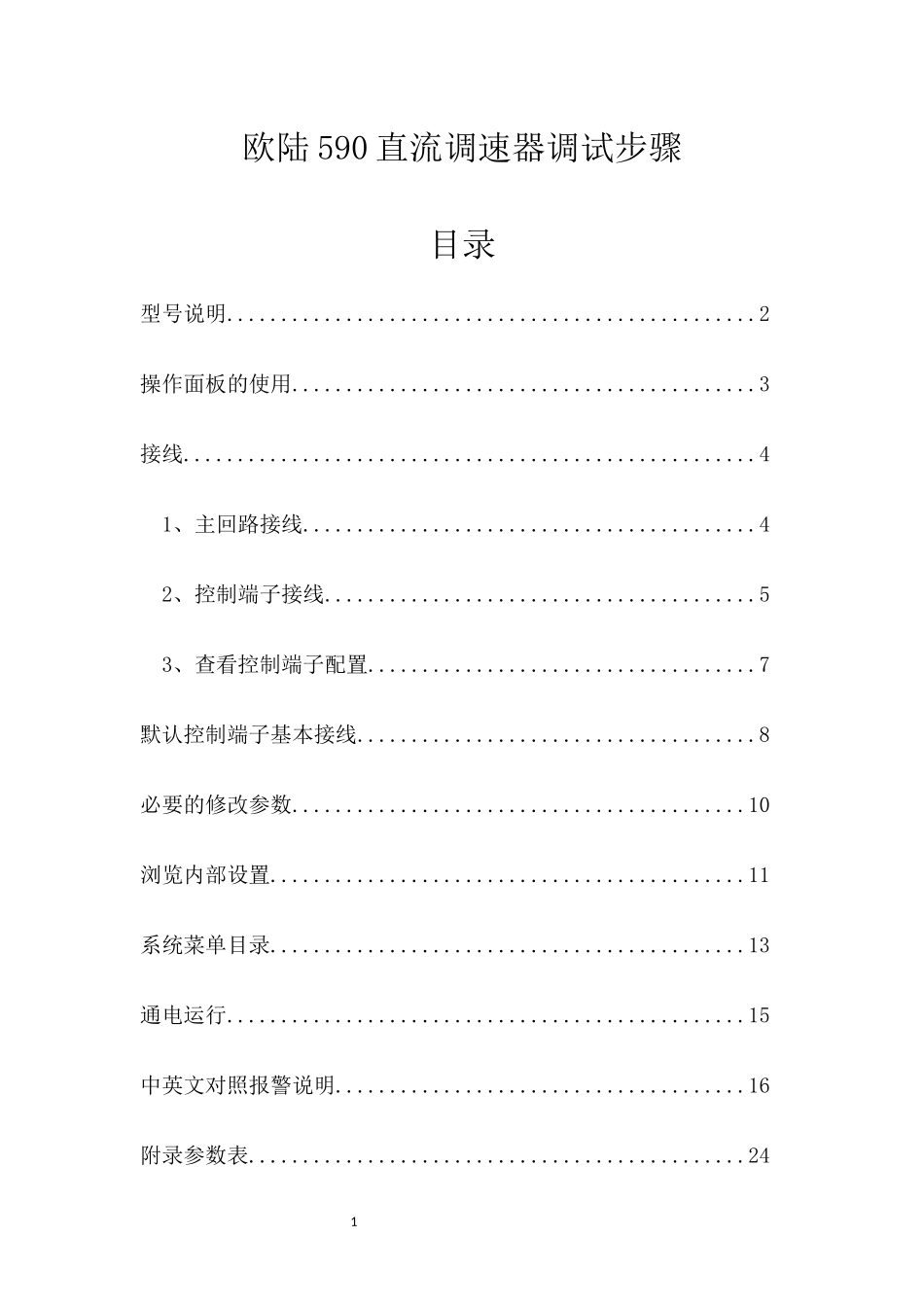

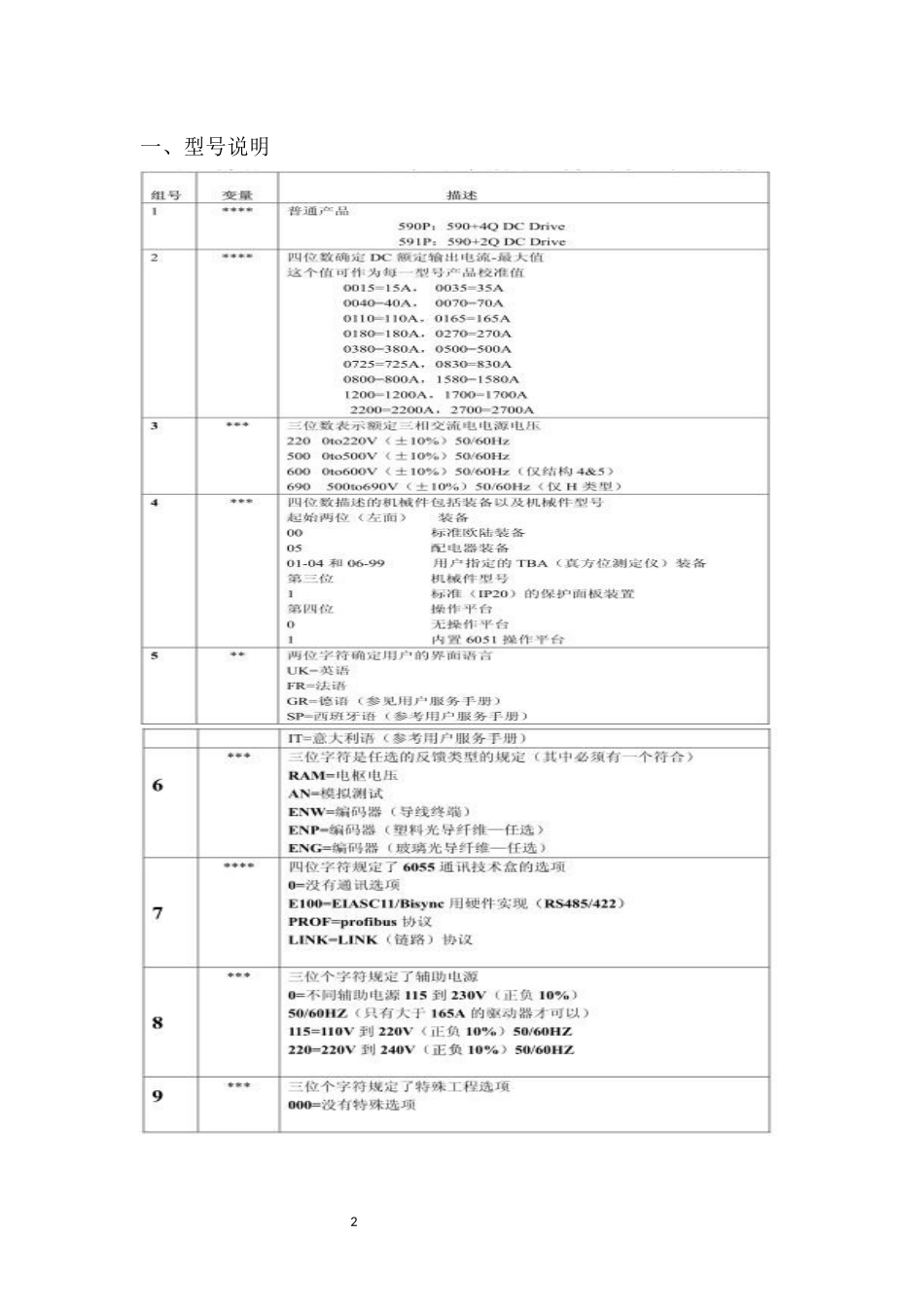

1欧陆590直流调速器调试步骤目录型号说明.................................................2操作面板的使用...........................................3接线.....................................................41、主回路接线..........................................42、控制端子接线........................................53、查看控制端子配置....................................7默认控制端子基本接线.....................................8必要的修改参数..........................................10浏览内部设置............................................11系统菜单目录............................................13通电运行................................................15中英文对照报警说明......................................16附录参数表..............................................242一、型号说明3二、操作面板的使用。面板示意图4三、接线1、主回路接线（1）L、N（辅助电流输入。作为控制器控制电源输入）端子接AC220V为控制电路供电。（2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。（3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。（4）F+、F-（励磁输出。F-为负，F+为正。）接励磁端口。上述端子一般分布图52、控制端子接线。(1)、模拟端子A1零伏电位，与B1、C1同电位，与地线隔离。A2模拟输入1。默认功能为速度输入，可修改。A3模拟输入2。默认功能为辅助速度或电流输入,在默认功能下，由C8来切换其输入功能。C8低态时为速度输入量，C8高态时为电流量（电流控制方式），不可修改。A4模拟输入3。默认功能为斜坡速度输入，可修改。A5模拟输入4。默认功能为辅助（负）电流箝位，默认功能下由C6确定其是否使用。C6为低态时不使用此功能，C6为高态时使用其功能来对负电流进行箝位。可修改。A6模拟输入5。默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由C6切换其输入功能，C6为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。A7模拟输出1。默认功能为速度反馈输出，可修改。A8模拟输出2。默认功能为速度给定输出，可修改。A9模拟输出3。默认功能为电流反馈输出，不可修改。（2）数字端子B5数字输出1，默认功能为电机零速检测，当电机零速时为高态（+24V输出），当电机运转时为低态（0V输出）可修改。B6数字输出2，默认功能为控制器正常状态检测，当控制器正常，没有报警或报警复位时为高态（24V输出），出现报警时为低态（0V输出）可修改。B7数字输出3，默认功能为控制器准备就绪状态检测，当控制器准备就绪，主电源合闸时为高态（24V输出），当控制器分闸、停止、出现报警或主电源分闸时为低态（0V输出），可修改。C6数字输入1默认功能为电流箝位选择，C6为低态时为（A6）主电流箝位，C6为高态时为（A5、A6）双极电流箝位，此时A5为负电流箝位，A6为正电流箝位。可修改。6C7数字输入2，默认功能为斜坡保持，当C7为高态时，斜坡输出保持在斜坡输入的最后值，此时不管斜坡输入值为多少，输出都一直保持为这个值，当C7为低态时，斜坡输出跟踪斜坡输入值。可修改。C8数字输入3，默认功能为电流控制方式与速度控制方式选择，当C8为高态时，选择电流控制方式，此时的速度环断开仅电流工作，当C8为低态时，选择速度控制方式，此时速度环、电流环同时工作。可修改。（3）、其他端子B8程序停机，使用再生方式进行停机，即可以制动停机，停机时间可能通过参数来设定，只有4Q控制器才有效，B8高态时控制器正常运行，B8低态时控制器启动程序停机，停机完成之后主电源分闸，控制重新运行必需再次使能C3。不可修改。B9惯性停机，不使用再生方式停机，即惯性滑行停机，B9高态时控制器正常运行，B9低态时控制器启动惯性停机，主电源分闸，控制重新运行必需再次使能C3。不可修改。C3启动/主电源合闸。启动控制器，主电源合闸，C3高态时启动控制器主电源合闸，低态时停止控制器主电源分闸，如果电机处于运行中此时以参数设定的停机时间停机（只有4Q控制器才可以，2Q控制器以惯性滑行停机）。在C3为高态，当出现...
