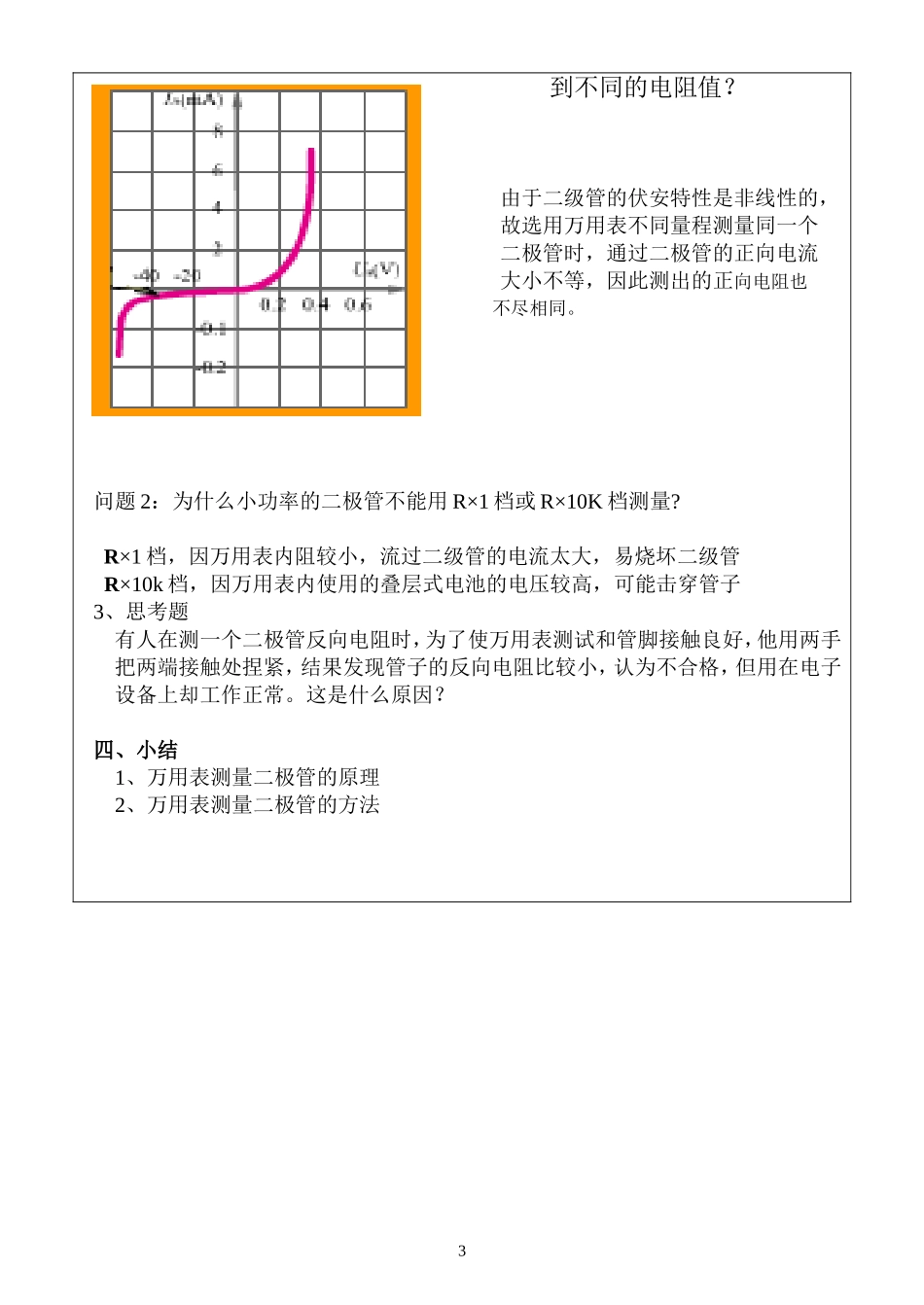

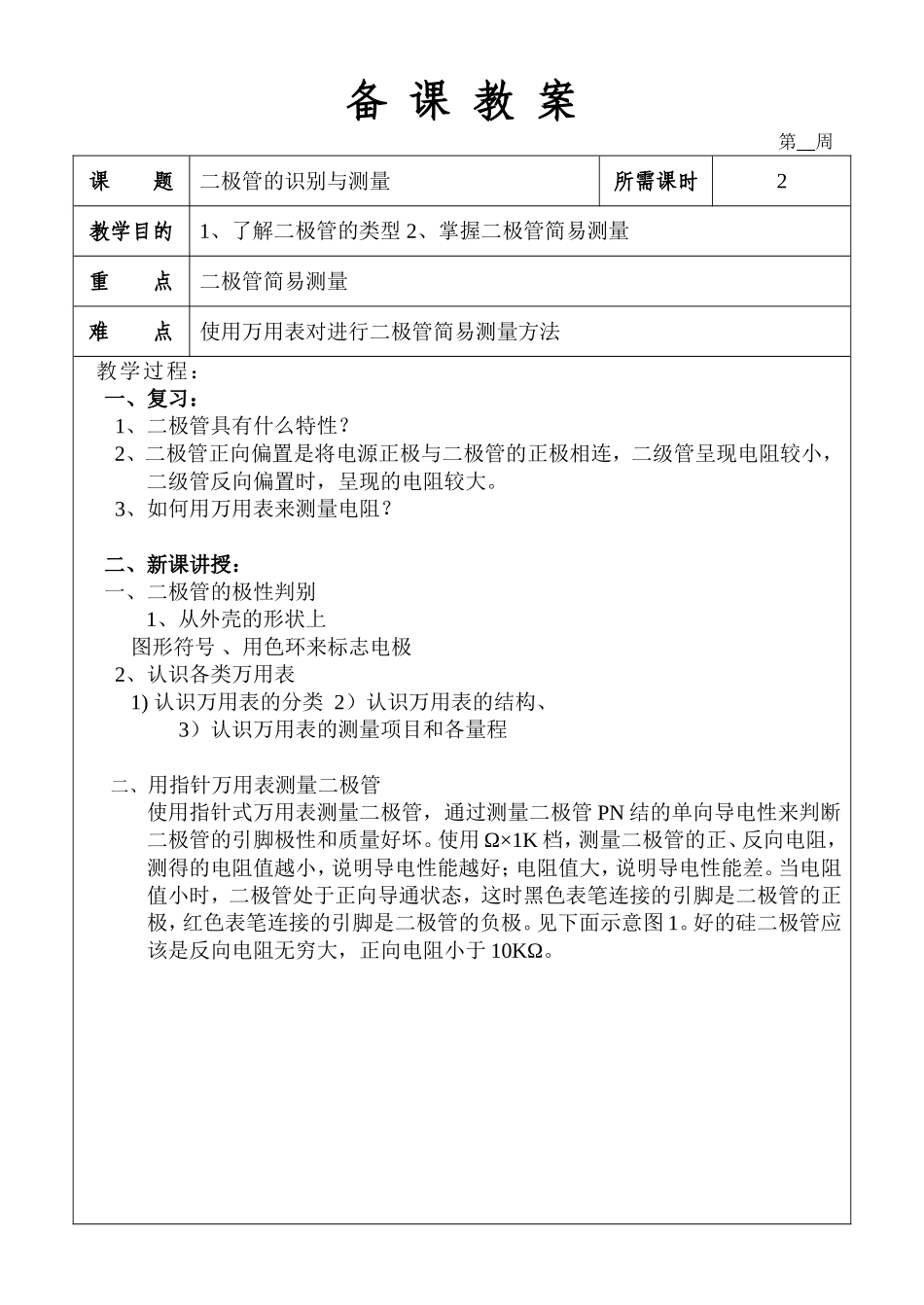

备课教案第周课题二极管的识别与测量所需课时2教学目的1、了解二极管的类型2、掌握二极管简易测量重点二极管简易测量难点使用万用表对进行二极管简易测量方法教学过程：一、复习：1、二极管具有什么特性？2、二极管正向偏置是将电源正极与二极管的正极相连，二级管呈现电阻较小，二级管反向偏置时，呈现的电阻较大。3、如何用万用表来测量电阻？二、新课讲授：一、二极管的极性判别1、从外壳的形状上图形符号、用色环来标志电极2、认识各类万用表1)认识万用表的分类2）认识万用表的结构、3）认识万用表的测量项目和各量程二、用指针万用表测量二极管使用指针式万用表测量二极管，通过测量二极管PN结的单向导电性来判断二极管的引脚极性和质量好坏。使用Ω×1K档，测量二极管的正、反向电阻，测得的电阻值越小，说明导电性能越好；电阻值大，说明导电性能差。当电阻值小时，二极管处于正向导通状态，这时黑色表笔连接的引脚是二极管的正极，红色表笔连接的引脚是二极管的负极。见下面示意图1。好的硅二极管应该是反向电阻无穷大，正向电阻小于10KΩ。三、使用数字式万用表测量二极管使用数字万用表的测量二极管、三极管档，可以测量二极管的正向导通电压。当电表指示数字最高位为“1”，其它位空白时，表示被测电路的电阻无穷大，二极管处于反向截止状态；当指示为3位数时，为正向导通状态，其显示的数值约等于二极管的正向导通电压毫伏（mV）值。在正向导通状态，红表笔连接的是二极管正极。原理图如上面的图1所示。四、测量发光二极管同普通二极管。但由于发光二极管的正向导通电压约2V，因此使用指针式万用表测量时，必须使用Ω×10K档。如果使用Ω×1K档测量，正、反向都不导通。使用指针表和数字表测量，观察现象，注意正向导通时二极管发微光。三、学生练习：问题1：为什么用万用表的不同电阻档测量二极管的电阻时，会得¦ÌA±íÍ·Á¿³Ìµç×覸µµÁ¿³ÌÑ¡Ôñµç³Ø£«¡ª..ºÚ±í±Êºì±í±ÊD图1测量二极管2到不同的电阻值？由于二级管的伏安特性是非线性的，故选用万用表不同量程测量同一个二极管时，通过二极管的正向电流大小不等，因此测出的正向电阻也不尽相同。问题2：为什么小功率的二极管不能用R×1档或R×10K档测量?R×1档，因万用表内阻较小，流过二级管的电流太大，易烧坏二级管R×10k档，因万用表内使用的叠层式电池的电压较高，可能击穿管子3、思考题有人在测一个二极管反向电阻时，为了使万用表测试和管脚接触良好，他用两手把两端接触处捏紧，结果发现管子的反向电阻比较小，认为不合格，但用在电子设备上却工作正常。这是什么原因？四、小结1、万用表测量二极管的原理2、万用表测量二极管的方法3课后作业：1、用万用表测量各二极管的正反向电阻，并判别极性管子名称整流二极管发光二极管稳压二极管R×100正向电阻反向电阻R×1K正向电阻反向电阻反思录：4
