综合商业广场项目智能化弱电系统专题汇报VIP免费

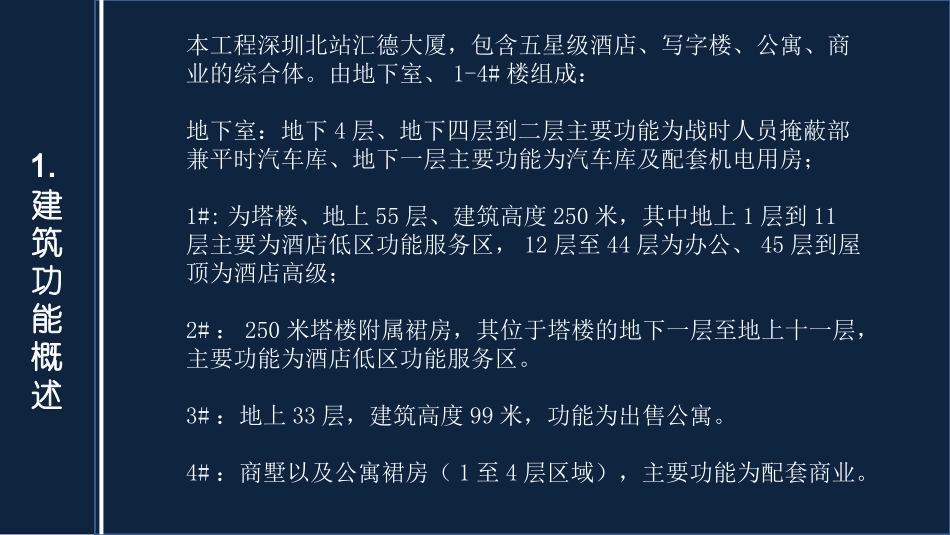

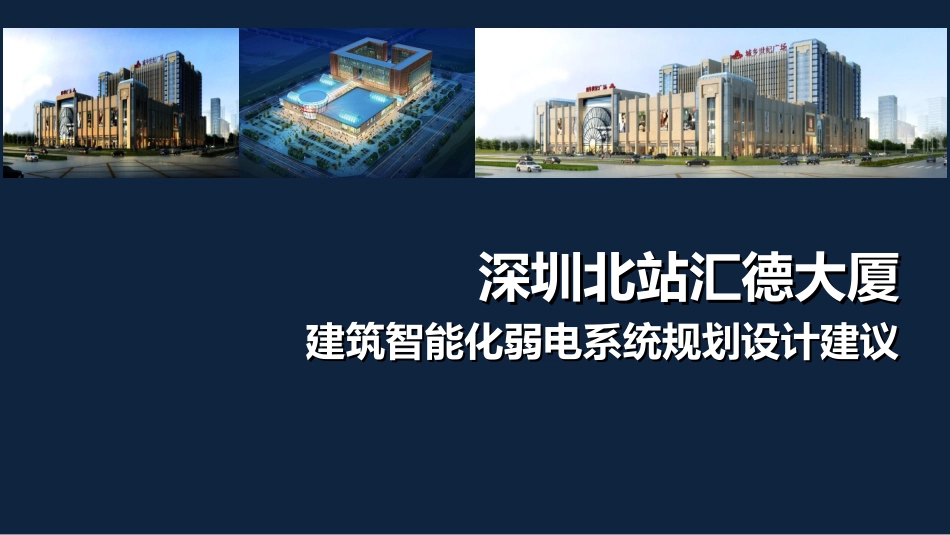

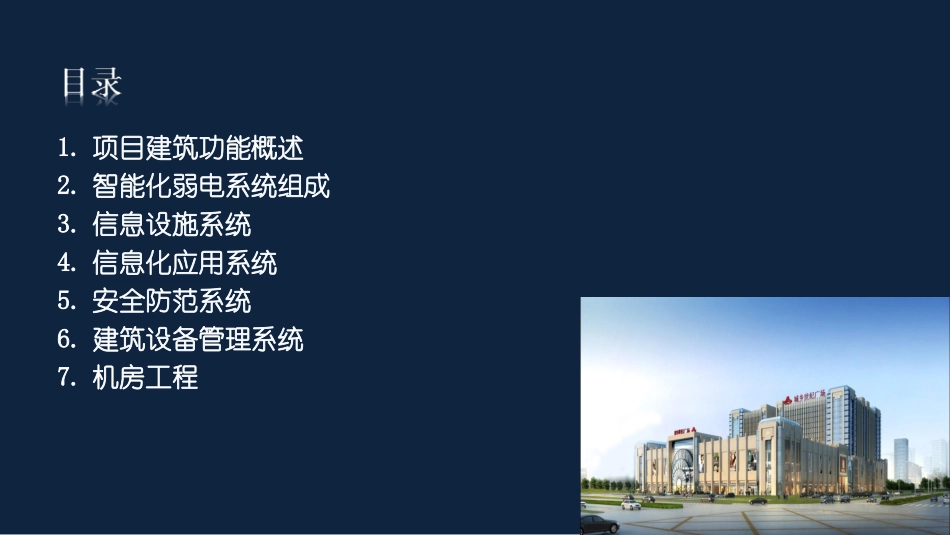

深圳北站汇德大厦深圳北站汇德大厦建筑智能化弱电系统规划设计建议建筑智能化弱电系统规划设计建议1.项目建筑功能概述2.智能化弱电系统组成3.信息设施系统4.信息化应用系统5.安全防范系统6.建筑设备管理系统7.机房工程1.建筑功能概述本工程深圳北站汇德大厦，包含五星级酒店、写字楼、公寓、商业的综合体。由地下室、1-4#楼组成：地下室：地下4层、地下四层到二层主要功能为战时人员掩蔽部兼平时汽车库、地下一层主要功能为汽车库及配套机电用房；1#:为塔楼、地上55层、建筑高度250米，其中地上1层到11层主要为酒店低区功能服务区，12层至44层为办公、45层到屋顶为酒店高级；2#：250米塔楼附属裙房，其位于塔楼的地下一层至地上十一层，主要功能为酒店低区功能服务区。3#：地上33层，建筑高度99米，功能为出售公寓。4#：商墅以及公寓裙房（1至4层区域），主要功能为配套商业。•酒店弱电系统•写字楼弱电系统•公寓弱电系统•商业的综合体弱电系统信息化应用系统信息化应用系统•智能卡应用系统•智能家居系统•远程抄表系统•消费管理系统•物业运营管理系统安全防范系统安全防范系统•视频监控系统•入侵报警系统•出入口控制系统•可视对讲系统•电子巡查管理系统•停车场管理系统•无线对讲系统建筑设备管理系统建筑设备管理系统•智能建筑系统集成•楼宇自控系统•能耗监控系统信息设施系统信息设施系统•通信接入系统•电话交换系统•信息网络系统•综合布线系统•移动通信覆盖系统•有线电视系统•广播系统•会议系统•信息发布系统3.信息设施系统3.4综合布线系统3.5移动通信覆盖系统3.7广播系统3.9信息发布系统3.2电话交换系统3.6有线电视及卫星电视接收系统3.8会议系统3.1通信接入系统3.3信息网络系统通讯接入移动通信网络接入有线电视弱电网络机房•建议通信接入设备放置于B段地下一层弱电总机房；•建议至少选择两个网络运行商提供通信接入服务。•在物业办公区域及管理区域设置程控电话交换系统；•在综合商业出租区域、酒店、写字楼区域仅提供电话接入线路，相关交换设备由最终用户自行选择运营商，并自备电话交换设备。•在物业办公区域设置物业办公网络；•在物业管理区域设置弱电智能化系统服务网络；•在综合商业区域设置公共互联网络；•在公寓楼区域设置宽带家庭网络接入•在酒店、写字楼设置宽带网络接入。•工作区；数据语音端口采用六类RJ45型面板•配线子系统：水平线缆采用六类四对非屏蔽双绞线缆•干线子系统：在各楼层设置弱电间，机柜采用19寸42U标准配线机柜•设备间子系统：网络设备间分别设在地下一层的物业网络中心机房、酒店网络机房和消防监控中心内。网络机房内设置总光线配线架•进线间子系统,本工程主要光纤引至地下一层运营商联合机房，主要从市政引来单模室外光纤布线系统的拓扑结构为星型方式，以放射性方式布线。•建议室内移动通信覆盖系统的设计及实施由专门的移动通讯运营商来负责，弱电集成商负责协调管理工作。•节目源包括：市有线电视节目、卫星电视节目和自办节目等。•建议在下列区域设置有线电视系统：–公寓–电梯厅–商业综合体休闲区–酒店•在综合商业区设置数字公共广播系统；•在酒店、写字楼设置数字公共广播系统；•在公寓楼设置数字公共广播系统；•在地下停车场设置数字公共广播系统；•在室外公共区域设置数字公共广播系统；•日常用于背景音乐、信息广播及业务广播，紧急情况下与消防系统的联动用于紧急广播。•建议在物业办公区会议室设置会议系统，主要包括：–会议扩声系统–多媒体显示系统–数字会议系统–中央控制系统–视频会议系统3.9.信息发布系统•建议在综合商业区首层入口门厅、电梯大堂及电梯轿厢内设置信息引导及发布系统。•建议在酒店、写字楼、公寓楼首层入口门厅、及电梯轿厢内设置信息引导及发布系统。4.信息化应用系统4.1智能卡应用系统4.2智能家居系统4.3远程抄表系统4.4消费管理系统4.5物业运营管理系统4.1.智能卡应用系统•建议本工程的一卡通集成系统包括如下内容：–中央管理系统–车库管理系统–门禁管理系统–考勤管理系统–访客管理系统–消费管理系统–电梯管理系统4.2.智能家居系统•...
