矿井通风系统图图例VIP免费

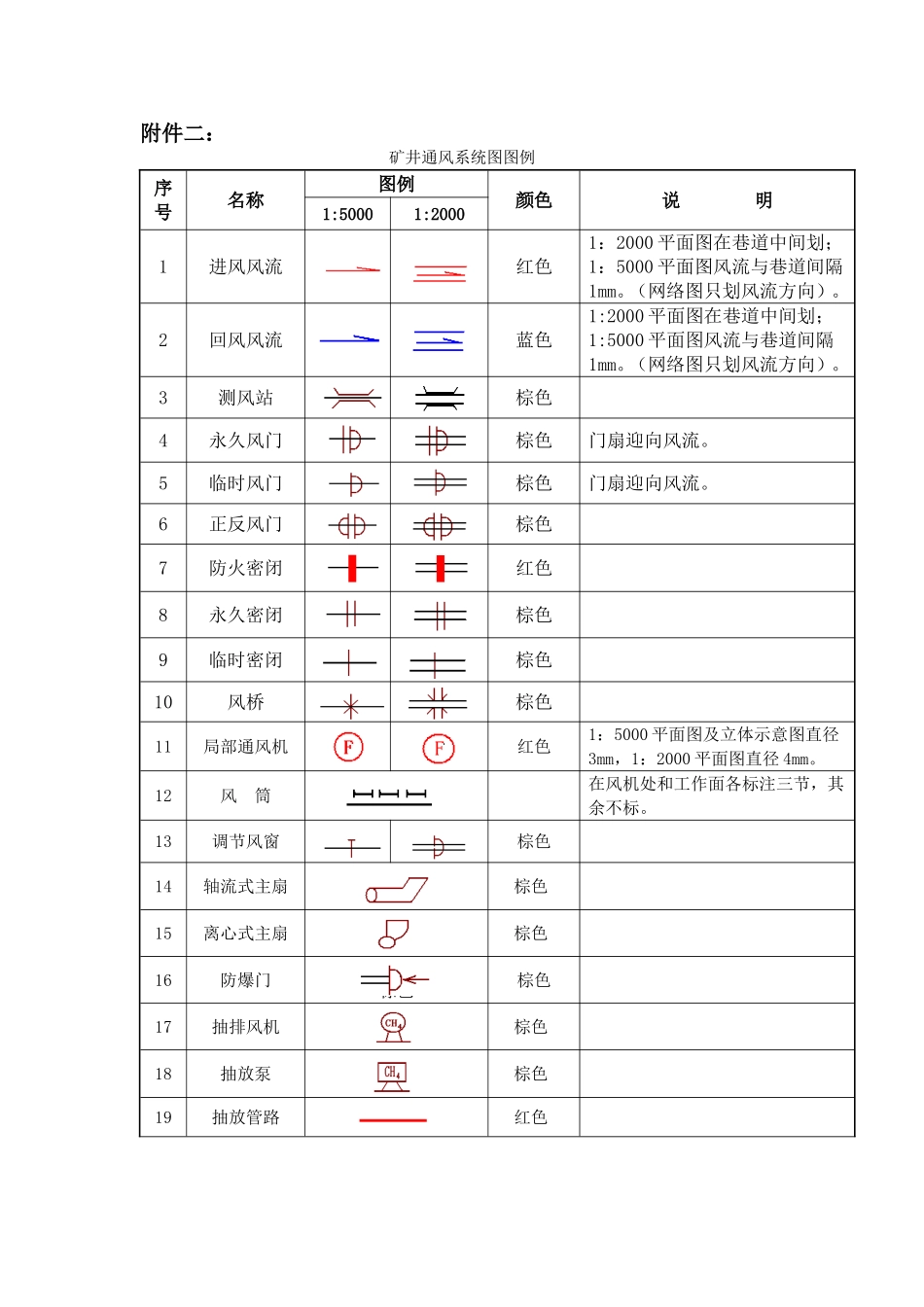

矿井通风系统图图例_第1页
1/4
矿井通风系统图图例_第2页
2/4

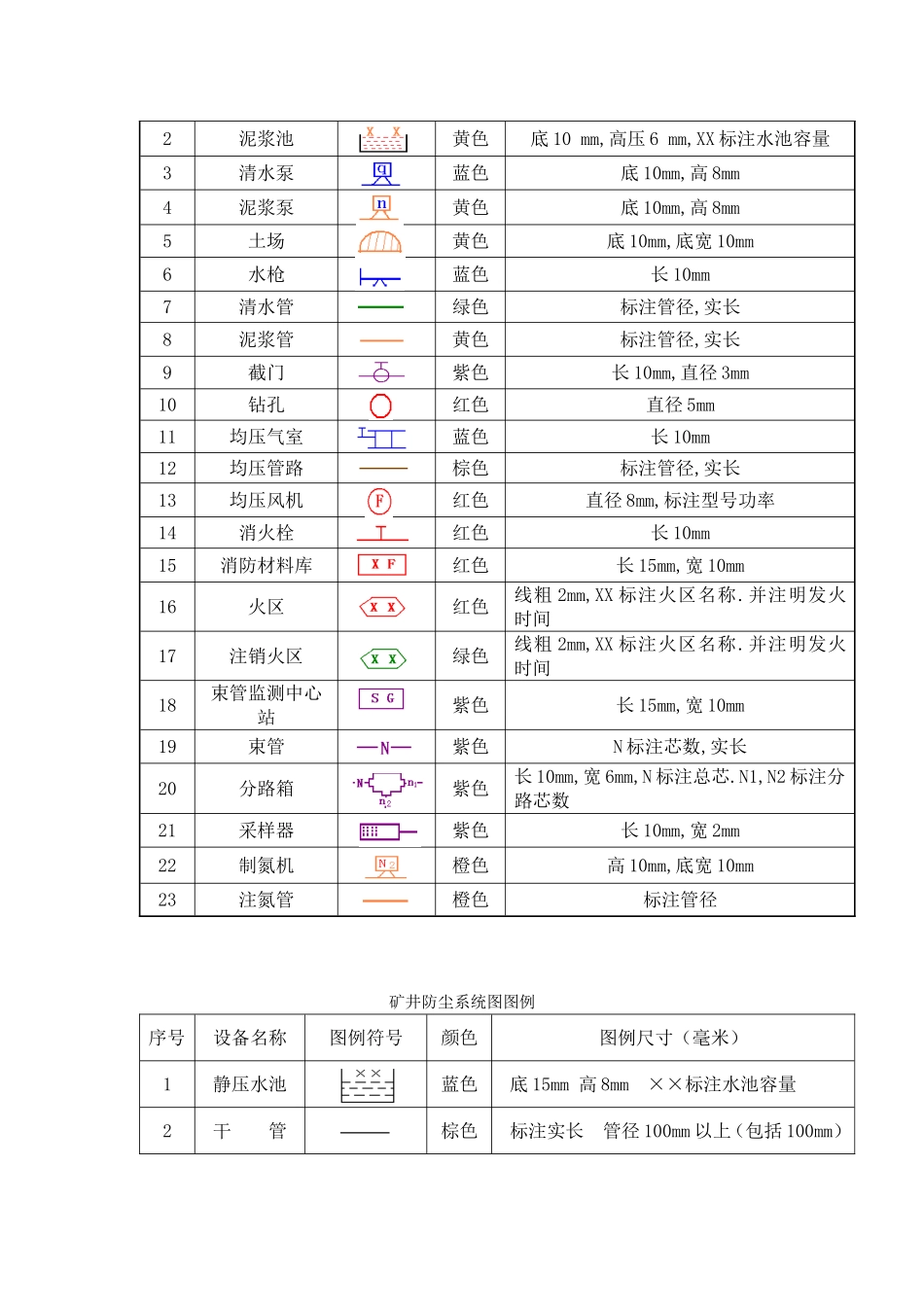

矿井通风系统图图例_第3页
3/4
附件二:矿井通风系统图图例序号名称图例颜色说明1:50001:20001进风风流红色1:2000平面图在巷道中间划;1:5000平面图风流与巷道间隔1mm。(网络图只划风流方向)。2回风风流蓝色1:2000平面图在巷道中间划;1:5000平面图风流与巷道间隔1mm。(网络图只划风流方向)。3测风站棕色4永久风门棕色门扇迎向风流。5临时风门棕色门扇迎向风流。6正反风门棕色7防火密闭红色8永久密闭棕色9临时密闭棕色10风桥棕色11局部通风机红色1:5000平面图及立体示意图直径3mm,1:2000平面图直径4mm。12风筒在风机处和工作面各标注三节,其余不标。13调节风窗棕色14轴流式主扇棕色15离心式主扇棕色16防爆门棕色棕色17抽排风机棕色18抽放泵棕色19抽放管路红色矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸(毫米)传感器甲烷传感器绿直径=8,线宽0.5mm一氧化碳传感器红直径=8,线宽0.5mm风速传感器黑直径=8,线宽0.5mm负压传感器黄直径=8,线宽0.5mm温度传感器紫直径=8,线宽0.5mm设备开停传感器蓝直径=8,线宽0.5mm馈电传感器红直径=8,线宽0.5mm风门开关传感器蓝直径=8,线宽0.5mm井下设备分站(干线扩展器)红方框:长12宽4,线宽0.5mm分站(干线扩展器)电源箱红方框:长12宽4,线宽0.5mm断电仪红直径=8,线宽0.5mm线缆光纤蓝在光纤上标出型号,线宽0.5mm主通讯电缆黑在电缆上标出型号,线宽0.5mm传感器电缆红在电缆上标出型号,线宽0.3mm其它防雷器(通讯、电源)红方框:长12宽4,线宽0.5mm监测中心红方框:长30宽15,线宽0.5mm,0.3mm矿井防灭火系统图图例序号名称图例颜色说明1灌浆清水池蓝色底10mm,高压6mm,XX标注水池容量2泥浆池黄色底10mm,高压6mm,XX标注水池容量3清水泵蓝色底10mm,高8mm4泥浆泵黄色底10mm,高8mm5土场黄色底10mm,底宽10mm6水枪蓝色长10mm7清水管绿色标注管径,实长8泥浆管黄色标注管径,实长9截门紫色长10mm,直径3mm10钻孔红色直径5mm11均压气室蓝色长10mm12均压管路棕色标注管径,实长13均压风机红色直径8mm,标注型号功率14消火栓红色长10mm15消防材料库红色长15mm,宽10mm16火区红色线粗2mm,XX标注火区名称.并注明发火时间17注销火区绿色线粗2mm,XX标注火区名称.并注明发火时间18束管监测中心站紫色长15mm,宽10mm19束管紫色N标注芯数,实长20分路箱紫色长10mm,宽6mm,N标注总芯.N1,N2标注分路芯数21采样器紫色长10mm,宽2mm22制氮机橙色高10mm,底宽10mm23注氮管橙色标注管径矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸(毫米)1静压水池蓝色底15mm高8mm××标注水池容量2干管棕色标注实长管径100mm以上(包括100mm)3支管蓝色标注实长管径100mm以下4三通阀门黑色3mm可简化标注××标注实际个数5截门黑色5mm6净化水幕黑色长8mm宽4mm7转载洒水黑色长4mm宽3mm8过虑装置黑色长10mm宽3mm9隔爆装置黄色长8mm宽4mm10除尘风机篮色直径8mm
