蒸压加气混凝土砌块配合比与生产配方VIP免费

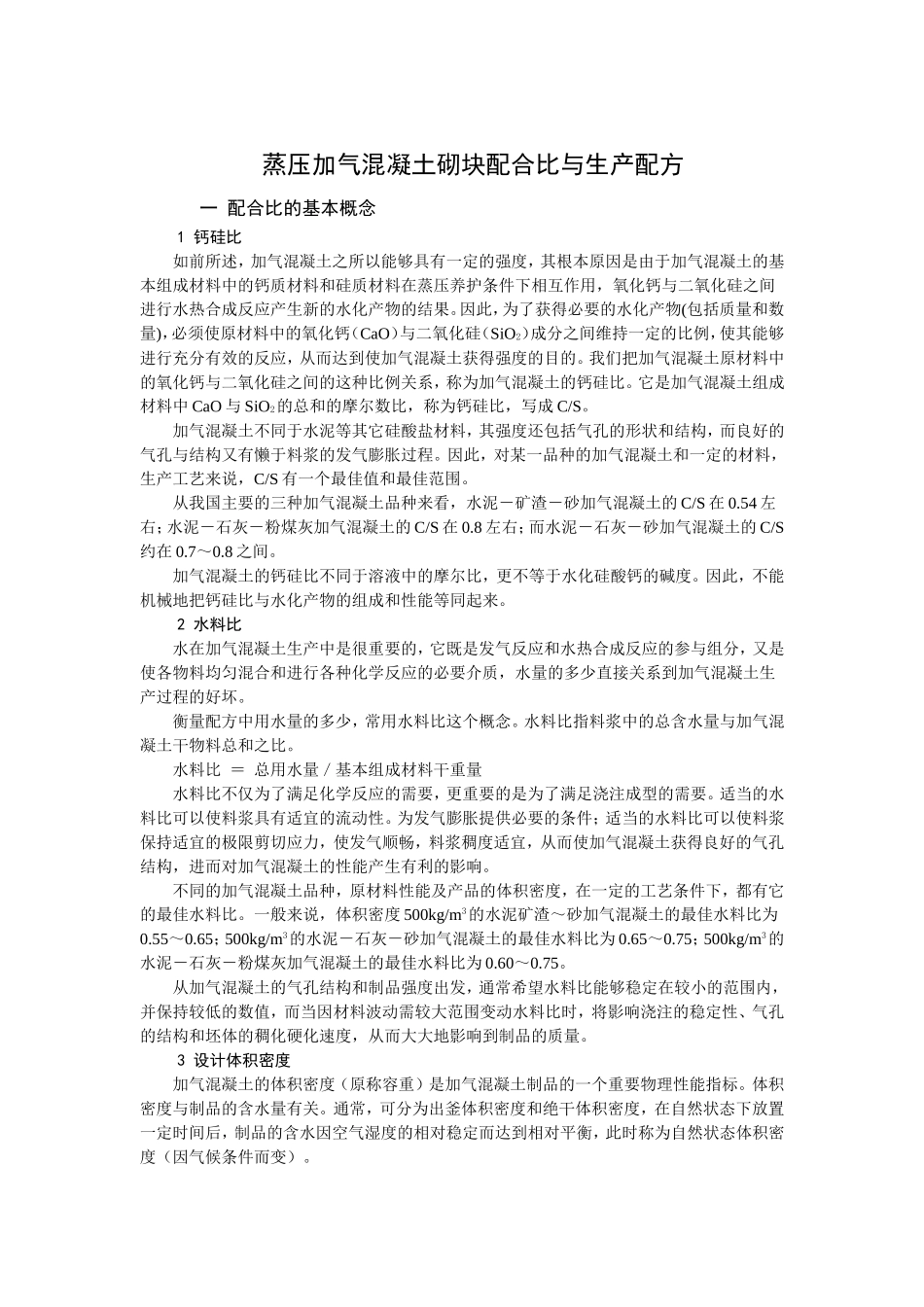

蒸压加气混凝土砌块配合比与生产配方一配合比的基本概念1钙硅比如前所述，加气混凝土之所以能够具有一定的强度，其根本原因是由于加气混凝土的基本组成材料中的钙质材料和硅质材料在蒸压养护条件下相互作用，氧化钙与二氧化硅之间进行水热合成反应产生新的水化产物的结果。因此，为了获得必要的水化产物(包括质量和数量)，必须使原材料中的氧化钙（CaO）与二氧化硅（SiO2）成分之间维持一定的比例，使其能够进行充分有效的反应，从而达到使加气混凝土获得强度的目的。我们把加气混凝土原材料中的氧化钙与二氧化硅之间的这种比例关系，称为加气混凝土的钙硅比。它是加气混凝土组成材料中CaO与SiO2的总和的摩尔数比，称为钙硅比，写成C/S。加气混凝土不同于水泥等其它硅酸盐材料，其强度还包括气孔的形状和结构，而良好的气孔与结构又有懒于料浆的发气膨胀过程。因此，对某一品种的加气混凝土和一定的材料，生产工艺来说，C/S有一个最佳值和最佳范围。从我国主要的三种加气混凝土品种来看，水泥－矿渣－砂加气混凝土的C/S在0.54左右；水泥－石灰－粉煤灰加气混凝土的C/S在0.8左右；而水泥－石灰－砂加气混凝土的C/S约在0.7～0.8之间。加气混凝土的钙硅比不同于溶液中的摩尔比，更不等于水化硅酸钙的碱度。因此，不能机械地把钙硅比与水化产物的组成和性能等同起来。2水料比水在加气混凝土生产中是很重要的，它既是发气反应和水热合成反应的参与组分，又是使各物料均匀混合和进行各种化学反应的必要介质，水量的多少直接关系到加气混凝土生产过程的好坏。衡量配方中用水量的多少，常用水料比这个概念。水料比指料浆中的总含水量与加气混凝土干物料总和之比。水料比＝总用水量／基本组成材料干重量水料比不仅为了满足化学反应的需要，更重要的是为了满足浇注成型的需要。适当的水料比可以使料浆具有适宜的流动性。为发气膨胀提供必要的条件；适当的水料比可以使料浆保持适宜的极限剪切应力，使发气顺畅，料浆稠度适宜，从而使加气混凝土获得良好的气孔结构，进而对加气混凝土的性能产生有利的影响。不同的加气混凝土品种，原材料性能及产品的体积密度，在一定的工艺条件下，都有它的最佳水料比。一般来说，体积密度500kg/m3的水泥矿渣～砂加气混凝土的最佳水料比为0.55～0.65；500kg/m3的水泥－石灰－砂加气混凝土的最佳水料比为0.65～0.75；500kg/m3的水泥－石灰－粉煤灰加气混凝土的最佳水料比为0.60～0.75。从加气混凝土的气孔结构和制品强度出发，通常希望水料比能够稳定在较小的范围内，并保持较低的数值，而当因材料波动需较大范围变动水料比时，将影响浇注的稳定性、气孔的结构和坯体的稠化硬化速度，从而大大地影响到制品的质量。3设计体积密度加气混凝土的体积密度（原称容重）是加气混凝土制品的一个重要物理性能指标。体积密度与制品的含水量有关。通常，可分为出釜体积密度和绝干体积密度，在自然状态下放置一定时间后，制品的含水因空气湿度的相对稳定而达到相对平衡，此时称为自然状态体积密度（因气候条件而变）。加气混凝土的设计体积密度是进行配合比计算的基本根据之一，代表所设计的加气混凝土制品在完成蒸压养护后，单位体积的理论干燥重量。即包括各基本组成材料的干物料总量和制品中非蒸发水总量（其中包括化学结合水和凝胶水）。二加气混凝土的配合比加气混凝土和其它混凝土一样是由几种材料组成的。因此，就存在用哪几种材料，每种材料用多少的问题．配料中所采用的各种材料用量的百分比就叫作配合比。对加气混凝土而言，确定一个良好的配合比，必须满足下列要求：（1）制品具有良好的使用性能，符合建筑的要求。在诸多性能中，首先是体积密度和抗压强度，同时，也要考虑到制品的耐久性等性能。（2）制品或坯体具有良好的工艺性能，与工厂生产条件相适应。如浇注稳定性。料浆的流动性（稠度）、硬化时间以及简捷的工艺流程等。（3）所采用的原材料品种少，来源广泛，价格低廉，无污染或低污染，并尽可能多利用工业废料。加气混凝土的配合比的确定和使用，一般要经过理论配合比的研究试验，生产用基本配合比的确定，并考虑配合比的经济性，最后计算确定配方。1...
