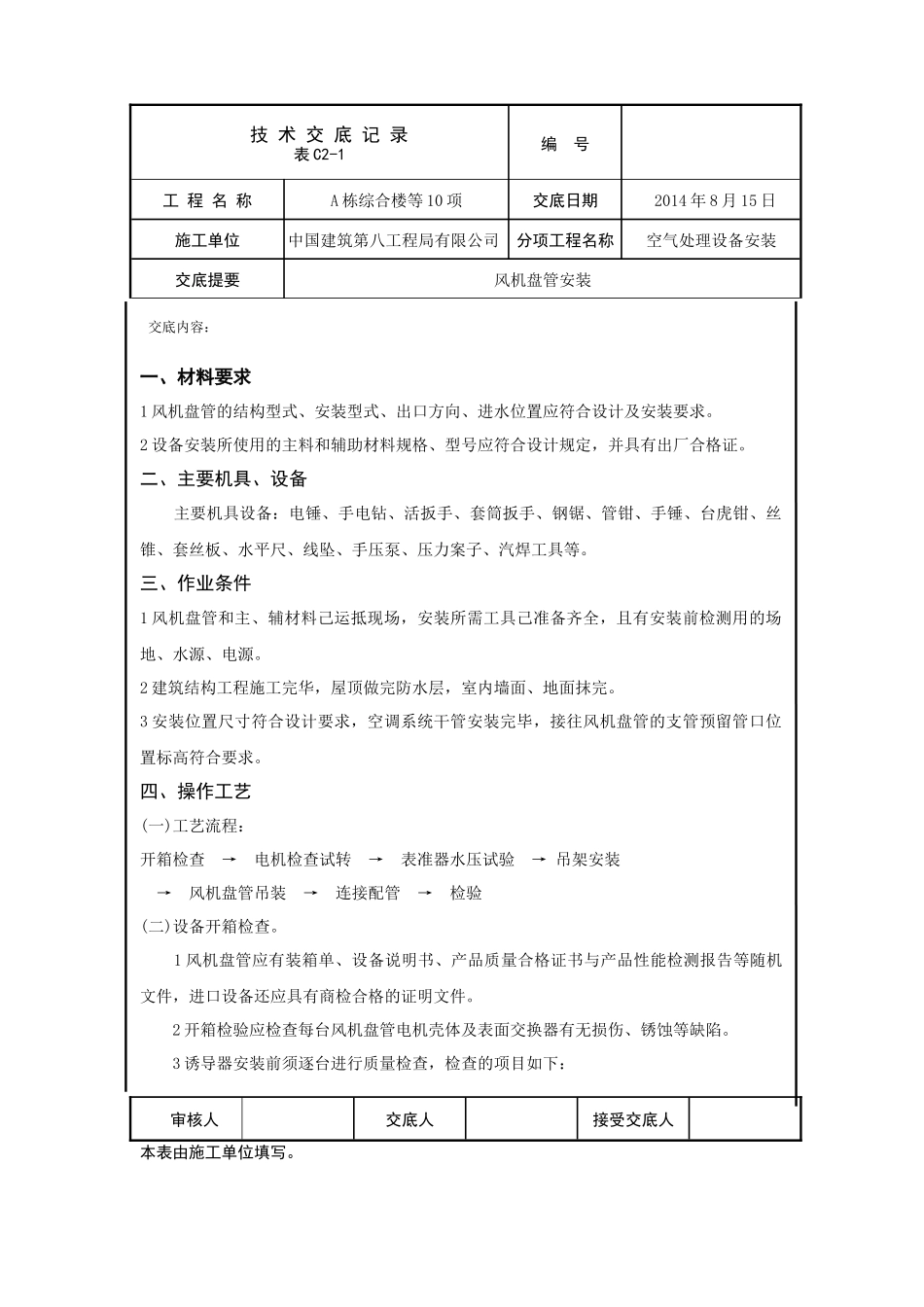

技术交底记录表C2-1编号工程名称A栋综合楼等10项交底日期2014年8月15日施工单位中国建筑第八工程局有限公司分项工程名称空气处理设备安装交底提要风机盘管安装交底内容：一、材料要求1风机盘管的结构型式、安装型式、出口方向、进水位置应符合设计及安装要求。2设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。二、主要机具、设备主要机具设备：电锤、手电钻、活扳手、套筒扳手、钢锯、管钳、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。三、作业条件1风机盘管和主、辅材料己运抵现场，安装所需工具己准备齐全，且有安装前检测用的场地、水源、电源。2建筑结构工程施工完华，屋顶做完防水层，室内墙面、地面抹完。3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。四、操作工艺(一)工艺流程：开箱检查→电机检查试转→表准器水压试验→吊架安装→风机盘管吊装→连接配管→检验(二)设备开箱检查。1风机盘管应有装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。2开箱检验应检查每台风机盘管电机壳体及表面交换器有无损伤、锈蚀等缺陷。3诱导器安装前须逐台进行质量检查，检查的项目如下：审核人交底人接受交底人本表由施工单位填写。技术交底记录表C2-1编号工程名称A栋综合楼等10项交底日期2014年8月15日施工单位中国建筑第八工程局有限公司分项工程名称空气处理设备安装交底提要风机盘管安装交底内容：(1)各连接部位不能松动、变形和产生破裂等现象。(2)喷嘴不能脱落和堵塞。静压箱封头处的缝隙密封材料，不能有裂痕和脱落。(3)一次风量调节阀必须灵活可靠，并调到全开位置，以方便安装后的系统调试。(三)风机盘管应逐台进行通电试验检查。机械部分不得摩擦，电气部分不得漏电。(四)风机盘管应安总台数的10%进行水压试验。(五)风机盘管供、回水阀及水过滤器应靠近风机盘管机组安装，冷热媒水管与风机盘管连接宜采用透明塑料软性连接县坡度合适，凝结水应畅通地流到制定位置，水盘应无积水现象。(六)卧式风机盘管应设置独立的支、吊架固定。其安装的高度、位置应正确，且固定牢固，吊杆不应摆动，并应便于拆卸和维修。吊杆与托盘相连应用双螺母紧固找平整。(七)风管、回风箱及风口与风机盘连接应严密、牢固。(八)立式风机盘管安装应牢固，位置及高度应正确。立式暗装风机盘管，安装后要配合好土建安装保护罩。屋面喷浆前要采取防护措施，保护已安装好的设备，保持清洁。(九)暗装的卧式风机盘管及诱导器在吊顶处应留有活动的检查门，便于风机能整体拆卸和维修。五、质量标准1风机盘管安装前宜进行单机三速试运转及水压检漏试验，试验压力为系统工作压力的1.5倍，在2min内不渗漏为合格。2机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。3机组与风管、回风箱或风口的连接应严密可靠。检查数量：按总数抽查10%，且不得少于1台。审核人交底人接受交底人本表由施工单位填写。技术交底记录表C2-1编号工程名称A栋综合楼等10项交底日期2014年8月15日施工单位中国建筑第八工程局有限公司分项工程名称空气处理设备安装交底提要风机盘管安装交底内容：检查方法：观察检查、查阅检查试验记录。六、成品保护1风机盘管运至现场后要采取措施，妥善保管，码放整齐。应有防雨、防雪措施。2冬季施工时，在不采暖环境温度低于50℃条件下，风机盘管水压试验后必须将水排放干净，以防冻坏设备。3风机盘管安装施工要随运随装，与其他工种交叉作业时要注意成品保护，防止碰坏。4立式安装风机盘管，安装完后要配合好土建安装保护罩。屋面喷浆前应采用防护措施，保护已安装好的设备，保证清洁。七、应注意的问题风机盘管安装常出现的质量问题及防治措施见下表.常出现的质量问题及防治措施序号质量问题防治措施1冬季施工易冻坏表面交换器试水压后必须将水放净以防冻坏2风机盘管运输时易碰坏搬运时单排码放，轻装轻卸3风机盘管表冷器堵塞风机盘管的管道未经冲洗排污，不得投入运行，以防堵塞4风机盘管凝结水盘易堵塞风机盘...
