塑胶件结构设计与模具结构分析VIP免费

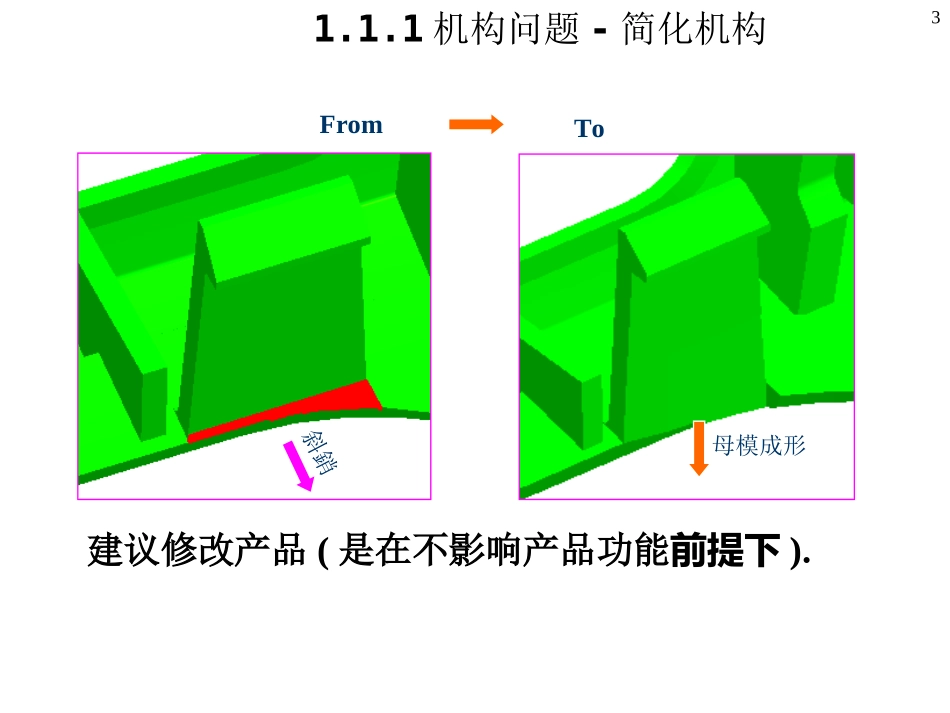

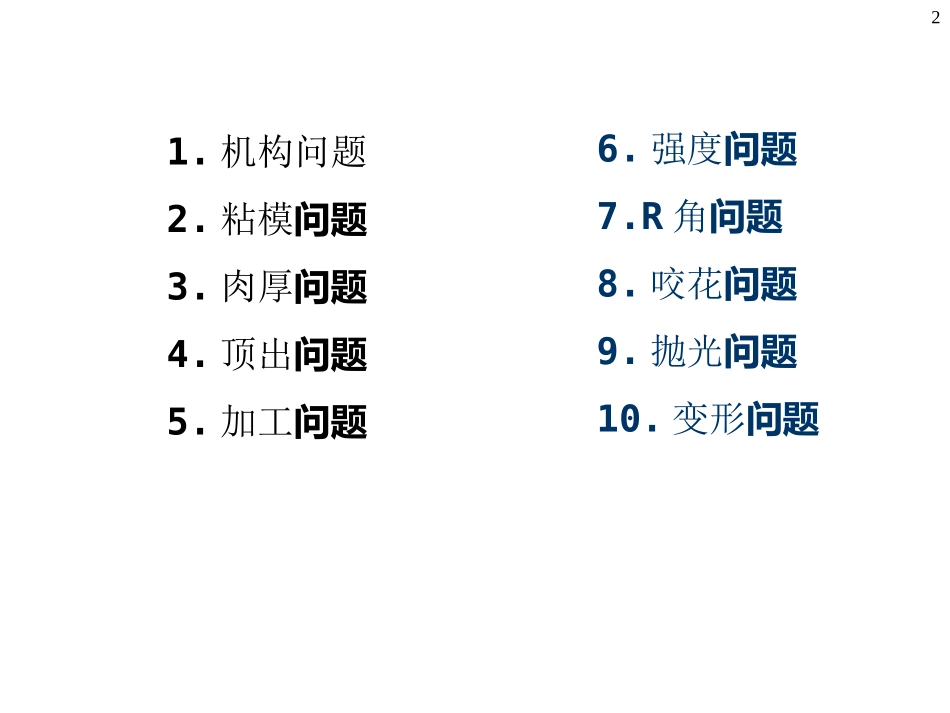

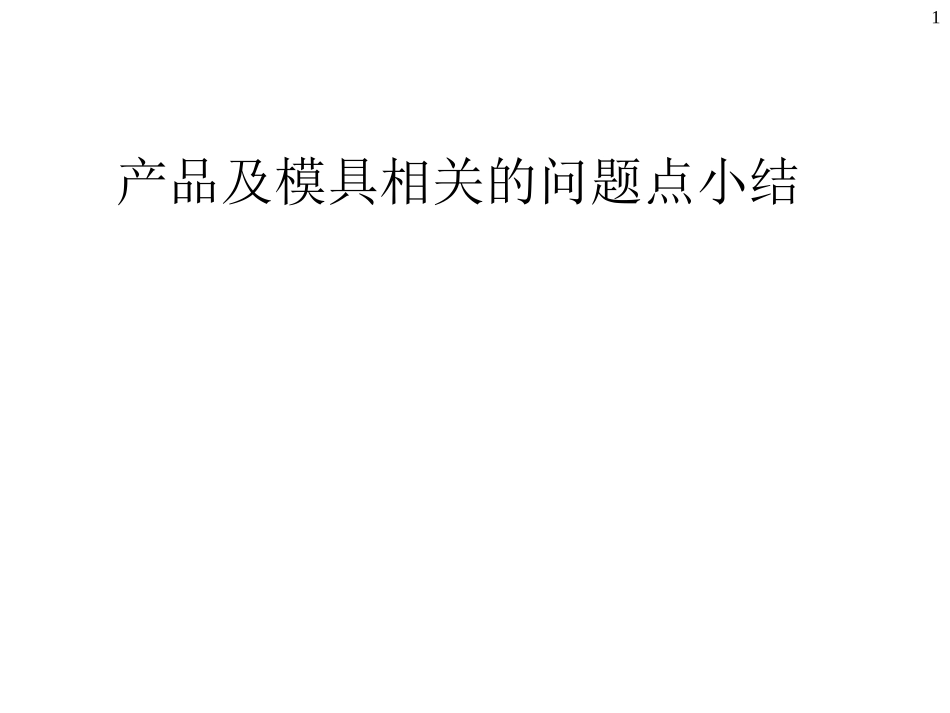

1产品及模具相关的问题点小结21.机构问题2.粘模问题3.肉厚问题4.顶出问题5.加工问题6.强度问题7.R角问题8.咬花问题9.抛光问题10.变形问题31.1.1机构问题-简化机构FromTo斜銷母模成形建议修改产品(是在不影响产品功能前提下).41.1.2机构问题-简化机构FromTo滑块母模成形母模成形建议修改产品(是在不影响产品功能前提下).修改之后可以简化模具结构.51.1.3机构问题-简化机构FromTo隧道滑块滑块此区域减胶61.2.1机构问题-行程不足FromTo斜銷8.0mm斜销12.0mm71.3.1机构问题-无法脱模无法脱模FromTo2.0keep移动此特征81.3.2机构问题-无法脱模无法脱模取消一条肋FromTo92.1.1粘模问题-粘滑块滑塊1滑塊1FromTo102.2.1粘模问题-粘斜销斜銷1产品上加一条肋,在其右侧放一方销,以防止粘斜销(斜销被产品包住).FromTo112.3.1粘模问题-粘公模取消此红色肋以此为中间点不变增加一条肋FromTo123.1.1肉厚问题-缩水FromTo1.2mm1mm1.2mm0.7mmKeep133.1.2肉厚问题-缩水FromToKeep1.1mm1.2mm0.8mm1.2mm143.1.3肉厚问题-缩水FromTo0.3mmR125°1.2mm0.7mm153.1.4肉厚问题-缩水FromTo0.8mmR0.51.2mm1.9mm0.6mm1.0mm163.1.5肉厚问题-缩水1.0mm1.0mmFromTo2.0mm3.5mm7.5mm173.1.6肉厚问题-缩水3mm3mm1.5mm3mm30°R0.5FromTo183.1.7肉厚问题-缩水3mm4.5mm1.8mm3mm3mmFromTo193.1.8肉厚问题-缩水KeepFromTo203.1.9肉厚问题-缩水FromTo“火山口”0.5mm(X4)增加四条加强肋213.2.1肉厚问题-阴影FromToR1.5R0.815°0.55mm223.2.2肉厚问题-阴影FromTo加斜面(45°)233.2.3肉厚问题-阴影2.3mm1.27mm1mm1.1mmR0.5keepFromTo243.2.3肉厚问题-阴影0.35mmFromToR2mm253.2.4肉厚问题-阴影FromTo263.2.5肉厚问题-阴影FromTo加斜面R0.330°Sharp273.3.1肉厚问题-尖角0.2mm0.5mmkeepFromto283.3.2肉厚问题-尖角尖角0.5mmFromTo29尖角C0.53.3.3肉厚问题-尖角FromTo303.4.1肉厚问题-薄壁0.28mm1mmFromTokeep314.1顶出问题-透明件对透明件而言，必须确认顶针位置是否会影响产品的导光或者其他要求。324.2顶出问题-BOSS0.7mm0.25mm1.2mm0.9mmC角(0.5*2mm)C角(0.3*2mm)FromTo2.5mm335.1.1加工问题-加工极限Depth0.30mmFromToDepth0.80mm0.20mm345.2.1加工问题-公模R角R0.0mmR0.2mmFromTo355.2.2加工问题-公模R角R2.5R0FromTo365.2.3加工问题-公模R角整周R2.5整周R2.0整周FromTo376.1.1强度问题-模仁类11.7mm1.06mm11.7mm2.0mmAddR0.5mmFromTo386.1.2强度问题-模仁类FromTo3°1°oncore8°oncavity崩裂396.2强度问题-斜销类FromTo8.0lifter改善方案:向外侧加宽8mm斜销断裂40取消R角7.1R角问题-倒勾取消FromTo倒勾R0418.1咬花问题-深肋红色线为入子线此肋要咬花﹐需要做入子12mm429.1抛光问题-透明件此件為透明導光件﹐需要做入子拋光﹐入子線如國示﹕2mm紅色線為入子線4310.1变形问题-增加肋增加肋以减少产品变形量.增加肋FromTo4410.2变形问题-浇口形式更改流道收缩将产品拉变形改为潜伏浇口扇形浇口Fromto
