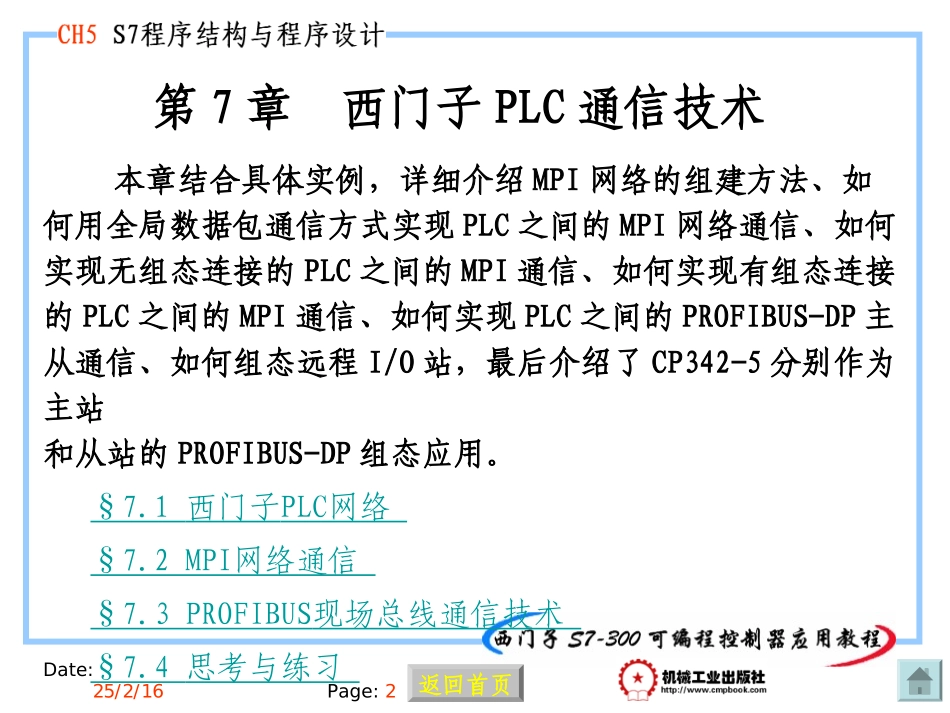

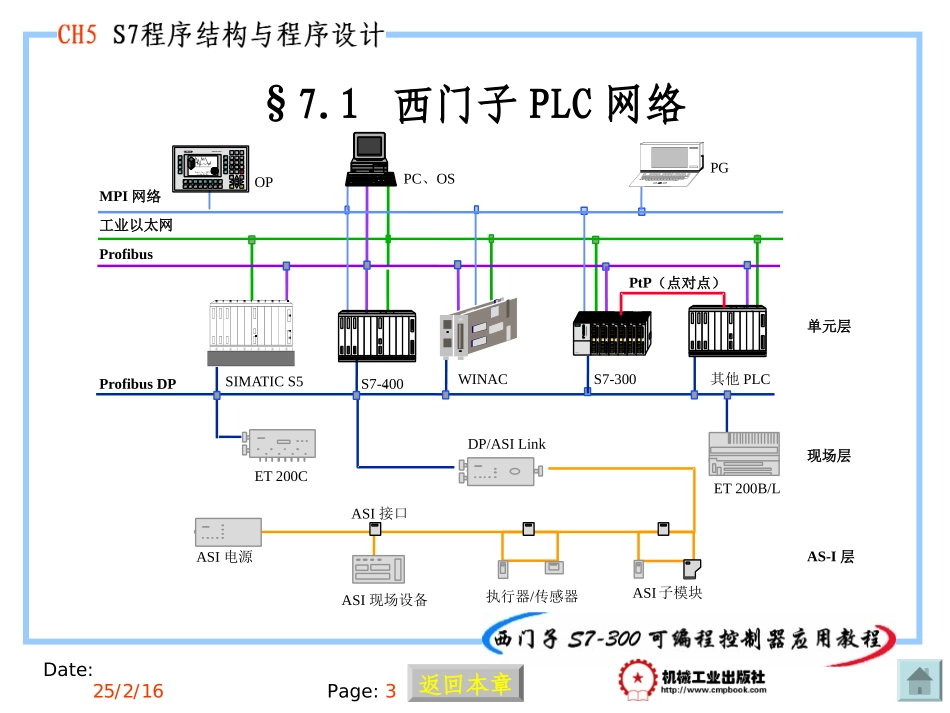

Date:25/2/16Page:1Date:25/2/16Page:2第7章西门子PLC通信技术本章结合具体实例，详细介绍MPI网络的组建方法、如何用全局数据包通信方式实现PLC之间的MPI网络通信、如何实现无组态连接的PLC之间的MPI通信、如何实现有组态连接的PLC之间的MPI通信、如何实现PLC之间的PROFIBUS-DP主从通信、如何组态远程I/O站，最后介绍了CP342-5分别作为主站和从站的PROFIBUS-DP组态应用。§7.1西门子PLC网络§7.2MPI网络通信§7.3PROFIBUS现场总线通信技术§7.4思考与练习返回首页Date:25/2/16Page:3§7.1西门子PLC网络-PG720SIMATICS5OPPC、OSPGET200CDP/ASILinkET200B/LASI电源ASI现场设备执行器/传感器ASI子模块ASI接口S7-300WINACS7-400其他PLCMPI网络工业以太网ProfibusProfibusDPPtP（点对点）单元层现场层AS-I层返回本章Date:25/2/16Page:4§7.2MPI网络通信MPI是多点通信接口（MultiPointInterface）的简称。MPI物理接口符合ProfibusRS485（EN50170）接口标准。MPI网络的通信速率为19.2kbit/s～12Mbit/s，S7-200只能选择19.2kbit/s的通信速率，S7-300通常默认设置为187.5kbit/s，只有能够设置为Profibus接口的MPI网络才支持12Mbit/s的通信速率。§7.2.1MPI网络组建§7.2.2全局数据包通信方式§7.2.3无组态连接的MPI通讯方式§7.2.4有组态连接的MPI通讯方式返回本章Date:25/2/16Page:5§7.2.1MPI网络组建用STEP7软件包中的Configuration功能为每个网络节点分配一个MPI地址和最高地址，最好标在节点外壳上；然后对PG、OP、CPU、CP、FM等包括的所有节点进行地址排序，连接时需在MPI网的第一个及最后一个节点接入通信终端匹配电阻。往MPI网添加一个新节点时，应该切断MPI网的电源。返回本节Date:25/2/16Page:6MPI网络示意图MPIS7-400PG/PCOPS7-300S7-300S7-300S7-300S7-300OPMPI地址2MPI地址1MPI地址3MPI地址4MPI地址5MPI地址6MPI地址7MPI地址8MPI地址0可采用分支连接线可采用分支连接线返回上级Date:25/2/16Page:7MPI网络连接器终端电阻开关连接CPU的MPI接口连接PG/HMI连接CPU的MPI接口具有PG接口的标准连接器无PG接口的连接器为了保证网络通信质量，总线连接器或中继器上都设计了终端匹配电阻。组建通信网络时，在网络拓扑分支的末端节点需要接入浪涌匹配电阻。返回上级Date:25/2/16Page:8采用中继器延长网络连接距离返回上级Date:25/2/16Page:9§7.2.2全局数据包通信方式全局数据（GD）通信方式以MPI分支网为基础而设计的。在S7中，利用全局数据可以建立分布式PLC间的通讯联系，不需要在用户程序中编写任何语句。S7程序中的FB、FC、OB都能用绝对地址或符号地址来访问全局数据。最多可以在一个项目中的15个CPU之间建立全局数据通讯。GD通信原理GD通信的数据结构全局数据环GD通信应用利用SFC60和SFC61传递全局数据返回本节Date:25/2/16Page:101.GD通信原理在MPI分支网上实现全局数据共享的两个或多个CPU中，至少有一个是数据的发送方，有一个或多个是数据的接收方。发送或接收的数据称为全局数据，或称为全局数。具有相同Sender/Receiver（发送者/接受者）的全局数据，可以集合成一个全局数据包（GDPacket）一起发送。每个数据包用数据包号码（GDPacketNumber）来标识，其中的变量用变量号码（VariableNumber）来标识。参与全局数据包交换的CPU构成了全局数据环（GDCircle）。每个全局数据环用数据环号码来标识（GDCircleNumber）。例如，GD2.1.3表示2号全局数据环，1号全局数据包中的3号数据。返回上级Date:25/2/16Page:11在PLC操作系统的作用下，发送CPU在它的一个扫描循环结束时发送全局数据，接收CPU在它的一个扫描循环开始时接收GD。这样，发送全局数据包中的数据，对于接收方来说是“透明的”。也就是说，发送全局数据包中的信号状态会自动影响接收数据包；接收方对接收数据包的访问，相当于对发送数据包的访问。返回上级Date:25/2/16Page:122.GD通信的数据结构全局数据可以由位、字节、字、双字或相关数组组成，它们被称为全局数据的元素。一个全局数据包由一个或几个GD元素组成，最多不能超过24B。返回上级Date:25/2/16Page:133.全局数据环全局数据环中的每个CPU可以发...
