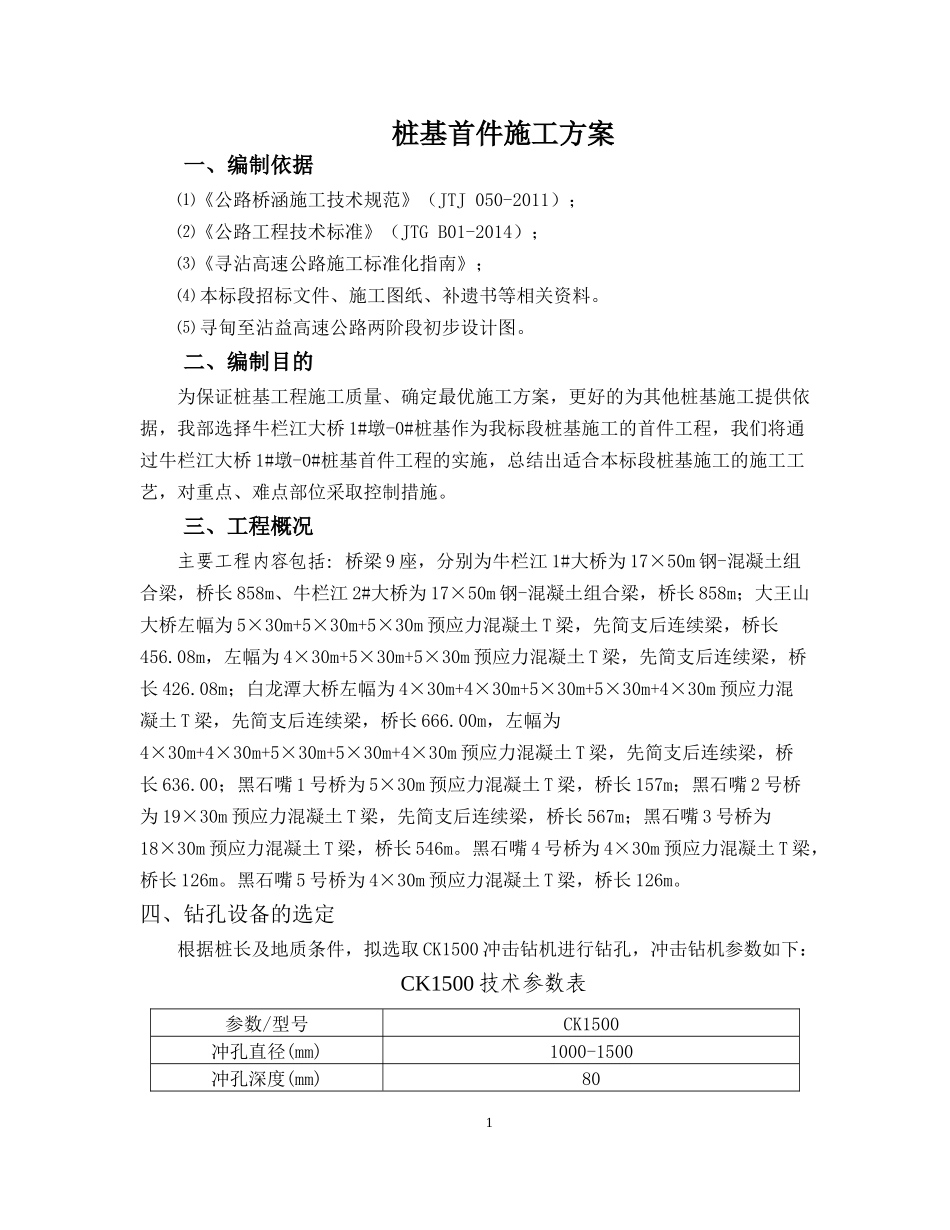

桩基首件施工方案一、编制依据⑴《公路桥涵施工技术规范》（JTJ050-2011）；⑵《公路工程技术标准》（JTGB01-2014）；⑶《寻沾高速公路施工标准化指南》；⑷本标段招标文件、施工图纸、补遗书等相关资料。⑸寻甸至沾益高速公路两阶段初步设计图。二、编制目的为保证桩基工程施工质量、确定最优施工方案，更好的为其他桩基施工提供依据，我部选择牛栏江大桥1#墩-0#桩基作为我标段桩基施工的首件工程，我们将通过牛栏江大桥1#墩-0#桩基首件工程的实施，总结出适合本标段桩基施工的施工工艺，对重点、难点部位采取控制措施。三、工程概况主要工程内容包括：桥梁9座，分别为牛栏江1#大桥为17×50m钢-混凝土组合梁，桥长858m、牛栏江2#大桥为17×50m钢-混凝土组合梁，桥长858m；大王山大桥左幅为5×30m+5×30m+5×30m预应力混凝土T梁，先简支后连续梁，桥长456.08m，左幅为4×30m+5×30m+5×30m预应力混凝土T梁，先简支后连续梁，桥长426.08m；白龙潭大桥左幅为4×30m+4×30m+5×30m+5×30m+4×30m预应力混凝土T梁，先简支后连续梁，桥长666.00m，左幅为4×30m+4×30m+5×30m+5×30m+4×30m预应力混凝土T梁，先简支后连续梁，桥长636.00；黑石嘴1号桥为5×30m预应力混凝土T梁，桥长157m；黑石嘴2号桥为19×30m预应力混凝土T梁，先简支后连续梁，桥长567m；黑石嘴3号桥为18×30m预应力混凝土T梁，桥长546m。黑石嘴4号桥为4×30m预应力混凝土T梁，桥长126m。黑石嘴5号桥为4×30m预应力混凝土T梁，桥长126m。四、钻孔设备的选定根据桩长及地质条件，拟选取CK1500冲击钻机进行钻孔，冲击钻机参数如下：CK1500技术参数表参数/型号CK1500冲孔直径(mm)1000-1500冲孔深度(mm)801主卷扬机型号JK52JK5付卷扬机(T)1.5额定拉力(KN)50钢丝直径(mm)28电机功率(KW)37外型尺寸(mm)6000×2200×6300四、施工组织及安排试桩由项目总工程师负责全面施工工作，桥梁班组负责该工程的施工，试验室、测量队负责具体的试验检测和平面位置的控制工作。C30水下混凝土采用经批复使用的商品砼，钢筋采用送检合格的钢材。试桩拟投入的设备和人员见下表：试桩拟投入的机械设备设备名称规格型号完好状况数量备注钻机GPS-15良好1吊车25T良好1发电机200KW良好1备用拌和楼HZS120良好1泥浆泵3PN良好1混凝土罐车8m3良好3电焊机BX1-500良好4水泵7.5KW良好2钢筋弯曲机GW40A良好1钢筋切割机GTQ-12良好1钢筋调直机GTQ-12良好1装载机ZD50D良好1挖掘机小松220良好1首件桩基拟投入的主要人员编号姓名职称职务备注1工程师总工程师首件桩基总负责2工程师测量工程师现场测量工作23工程师试验工程师现场试验工作4技术员现场施工5工程师物资设备部长物资、设备供应试桩计划开工日期：2017年4月29日，计划完工日期：2018年5月1日。（一）、主要施工工艺、方法1、桩基首件施工工艺钻孔灌注桩的施工顺序为：施工准备→初步放样→恢复定线→护筒埋设→钻机就位对中、调平→钻孔→成孔清孔检测→下钢筋笼→下导管→砼浇注→破桩头→成桩检测。施工工艺流程见下图。桩基施工工艺流程图31.1施工准备，初步放样修筑施工场内临时便道，使施工机具顺利进出。配备500kw变压器一台，提供试桩前期用电，200kw柴油发电机一台备用。施工用水取自附近水渠。清除桩基位置的杂物和淤泥夯实后整平，保证钻机在施工中平稳。就近开挖一处30m2基坑，作为泥浆制备循环池。然后根据复测合格，并上报批复的导线点及水准点用全站仪及水准仪定出桩位。放样结束后用钢尺对所放桩位进行相对位置的校核，并做好护桩措施。1.2护筒埋设护筒埋设是重要坏节，起到定位、导向作用，护筒内水位和泥浆比重使孔内水压大于外部水压，可以有效防止塌孔。护筒内径为1.5m，护筒高度宜高出地面0.5m左右,护筒的埋设深度应根据设计要求或桩径确定，一般情况埋置深度宜为1.5m以上。护筒底部和四周所填粘质土必须分层夯实，埋设时位置要准确，护筒4要竖直。护筒中心竖直线应与桩中心线重合，平面允许误差20mm，竖直线倾斜度不大于1％。护筒采用钢制护筒，护筒顶部焊加强筋和吊耳，并切割出水口。钻进过程中要经常检查是否发生偏移，并及时纠正。1.3钻孔钻机就位后，立好钻架，对准桩位中心...
