污水管道沟槽开挖专项施工方案VIP专享VIP免费

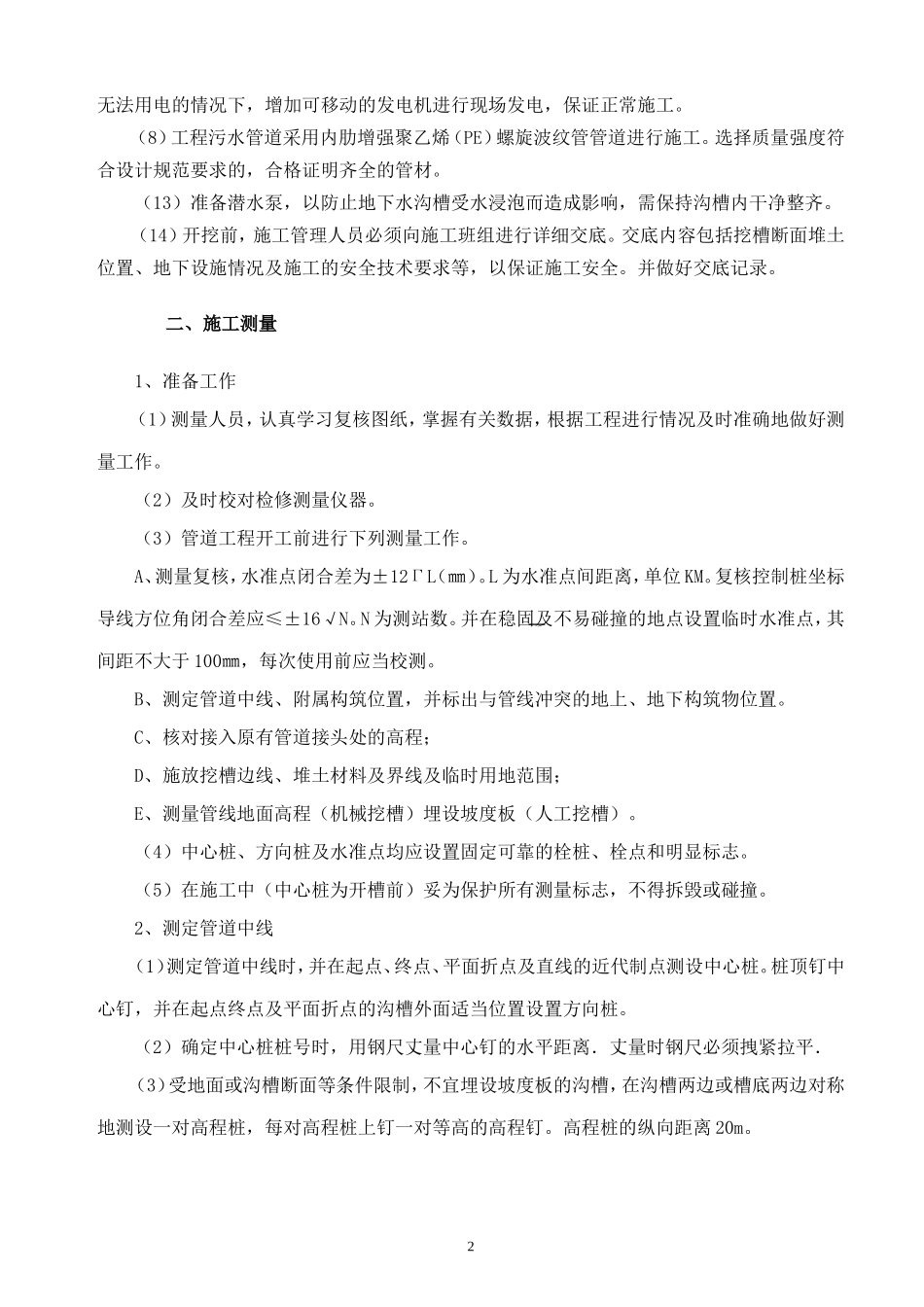

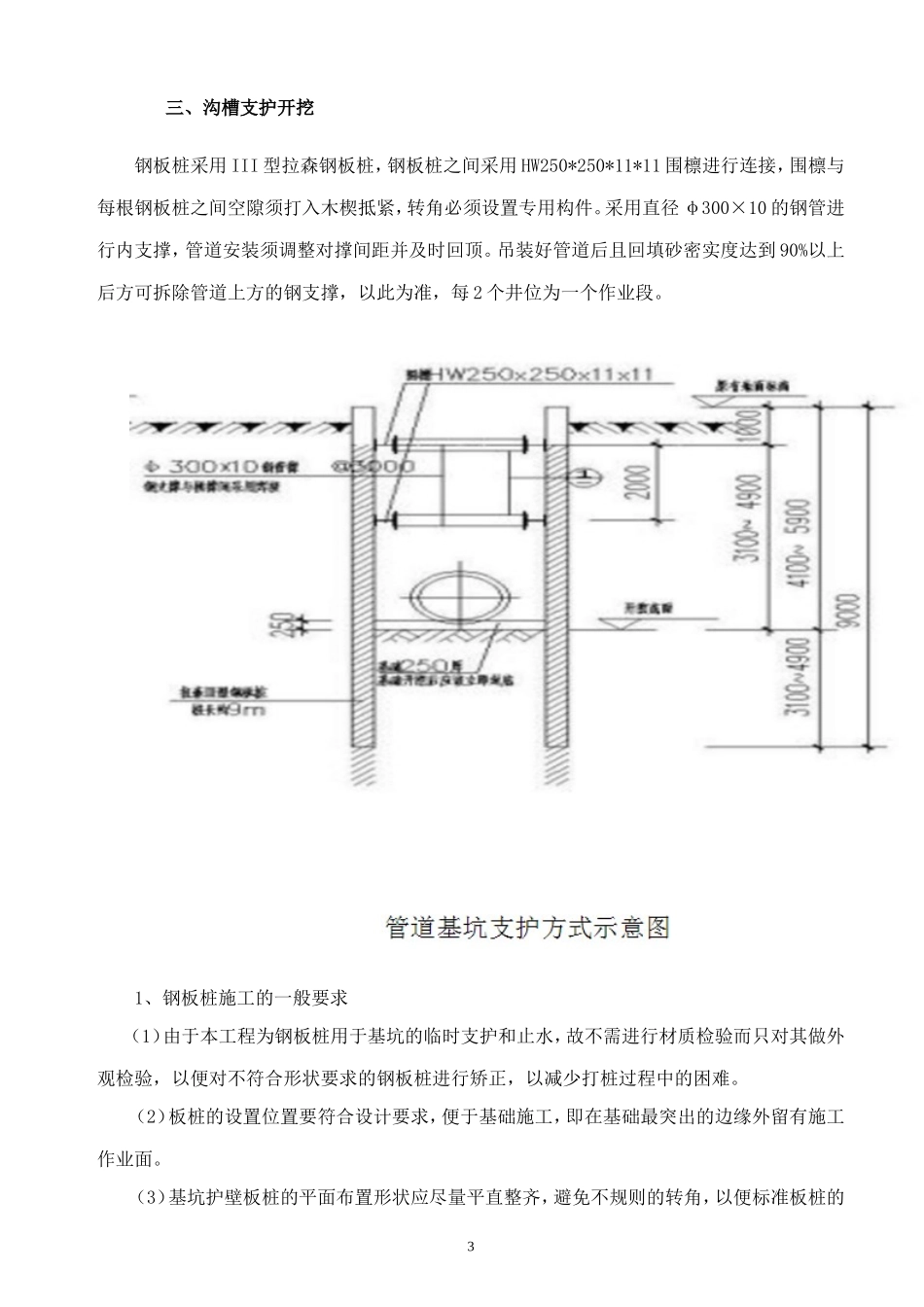

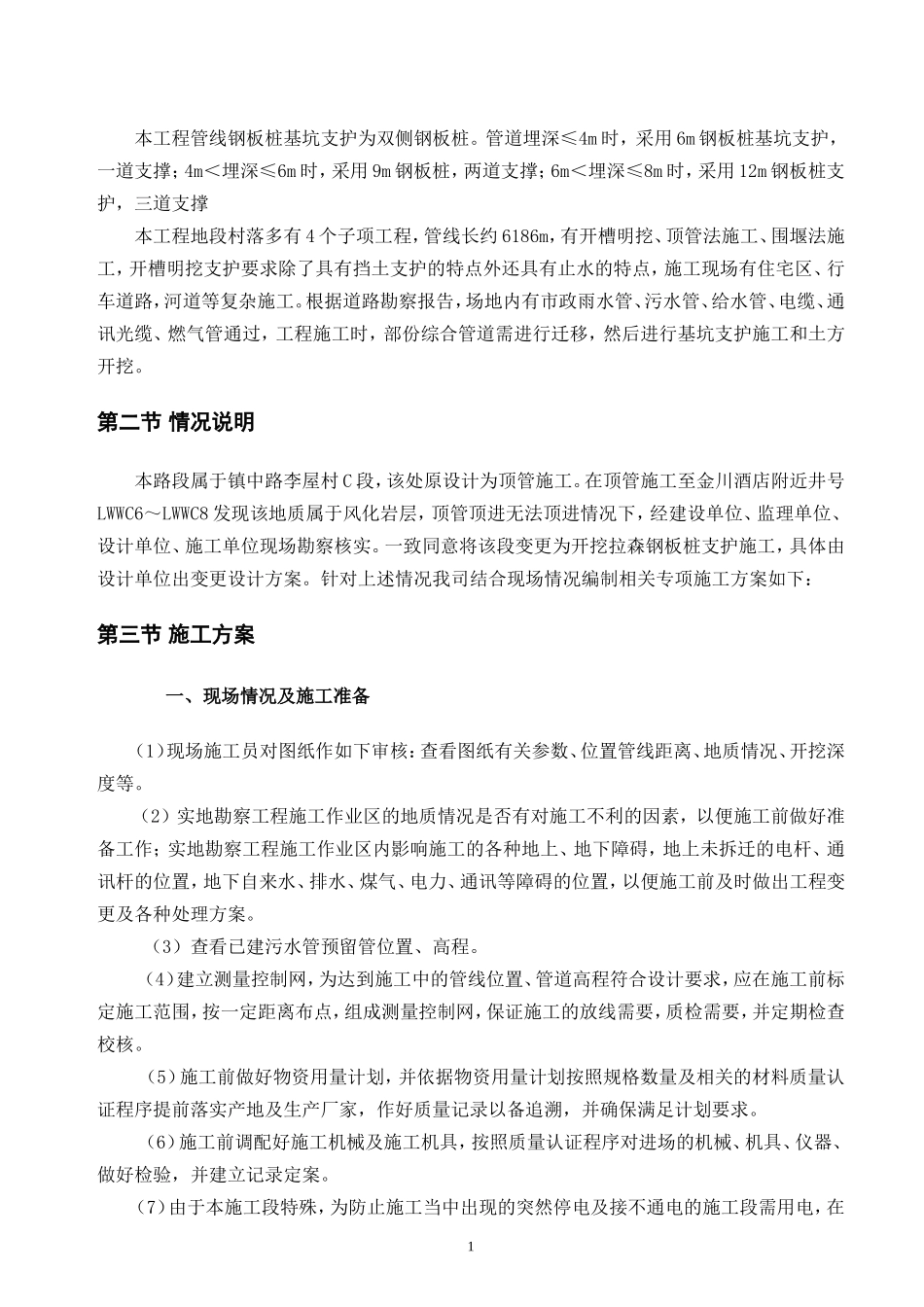

本工程管线钢板桩基坑支护为双侧钢板桩。管道埋深≤4m时，采用6m钢板桩基坑支护，一道支撑；4m＜埋深≤6m时，采用9m钢板桩，两道支撑；6m＜埋深≤8m时，采用12m钢板桩支护，三道支撑本工程地段村落多有4个子项工程，管线长约6186m，有开槽明挖、顶管法施工、围堰法施工，开槽明挖支护要求除了具有挡土支护的特点外还具有止水的特点，施工现场有住宅区、行车道路，河道等复杂施工。根据道路勘察报告，场地内有市政雨水管、污水管、给水管、电缆、通讯光缆、燃气管通过，工程施工时，部份综合管道需进行迁移，然后进行基坑支护施工和土方开挖。第二节情况说明本路段属于镇中路李屋村C段，该处原设计为顶管施工。在顶管施工至金川酒店附近井号LWWC6～LWWC8发现该地质属于风化岩层，顶管顶进无法顶进情况下，经建设单位、监理单位、设计单位、施工单位现场勘察核实。一致同意将该段变更为开挖拉森钢板桩支护施工，具体由设计单位出变更设计方案。针对上述情况我司结合现场情况编制相关专项施工方案如下：第三节施工方案一、现场情况及施工准备（1）现场施工员对图纸作如下审核：查看图纸有关参数、位置管线距离、地质情况、开挖深度等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）查看已建污水管预留管位置、高程。（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。（5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。（6）施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。（7）由于本施工段特殊，为防止施工当中出现的突然停电及接不通电的施工段需用电，在1无法用电的情况下，增加可移动的发电机进行现场发电，保证正常施工。（8）工程污水管道采用内肋增强聚乙烯（PE）螺旋波纹管管道进行施工。选择质量强度符合设计规范要求的，合格证明齐全的管材。（13）准备潜水泵，以防止地下水沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。（14）开挖前，施工管理人员必须向施工班组进行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全。并做好交底记录。二、施工测量1、准备工作（1）测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。（2）及时校对检修测量仪器。（3）管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为±12ГL（㎜）。L为水准点间距离，单位KM。复核控制桩坐标导线方位角闭合差应≤±16√N。N为测站数。并在稳固及不易碰撞的地点设置临时水准点，其间距不大于100㎜，每次使用前应当校测。B、测定管道中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。C、核对接入原有管道接头处的高程；D、施放挖槽边线、堆土材料及界线及临时用地范围；E、测量管线地面高程（机械挖槽）埋设坡度板（人工挖槽）。（4）中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。（5）在施工中（中心桩为开槽前）妥为保护所有测量标志，不得拆毁或碰撞。2、测定管道中线（1）测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中心桩。桩顶钉中心钉，并在起点终点及平面折点的沟槽外面适当位置设置方向桩。（2）确定中心桩桩号时，用钢尺丈量中心钉的水平距离．丈量时钢尺必须拽紧拉平．（3）受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向距离20m。2三、沟槽支护开挖钢板桩采用III型拉森钢板桩，钢板桩之间采用HW250*25...
