华为-原理图绘制评审规范-checklistVIP免费

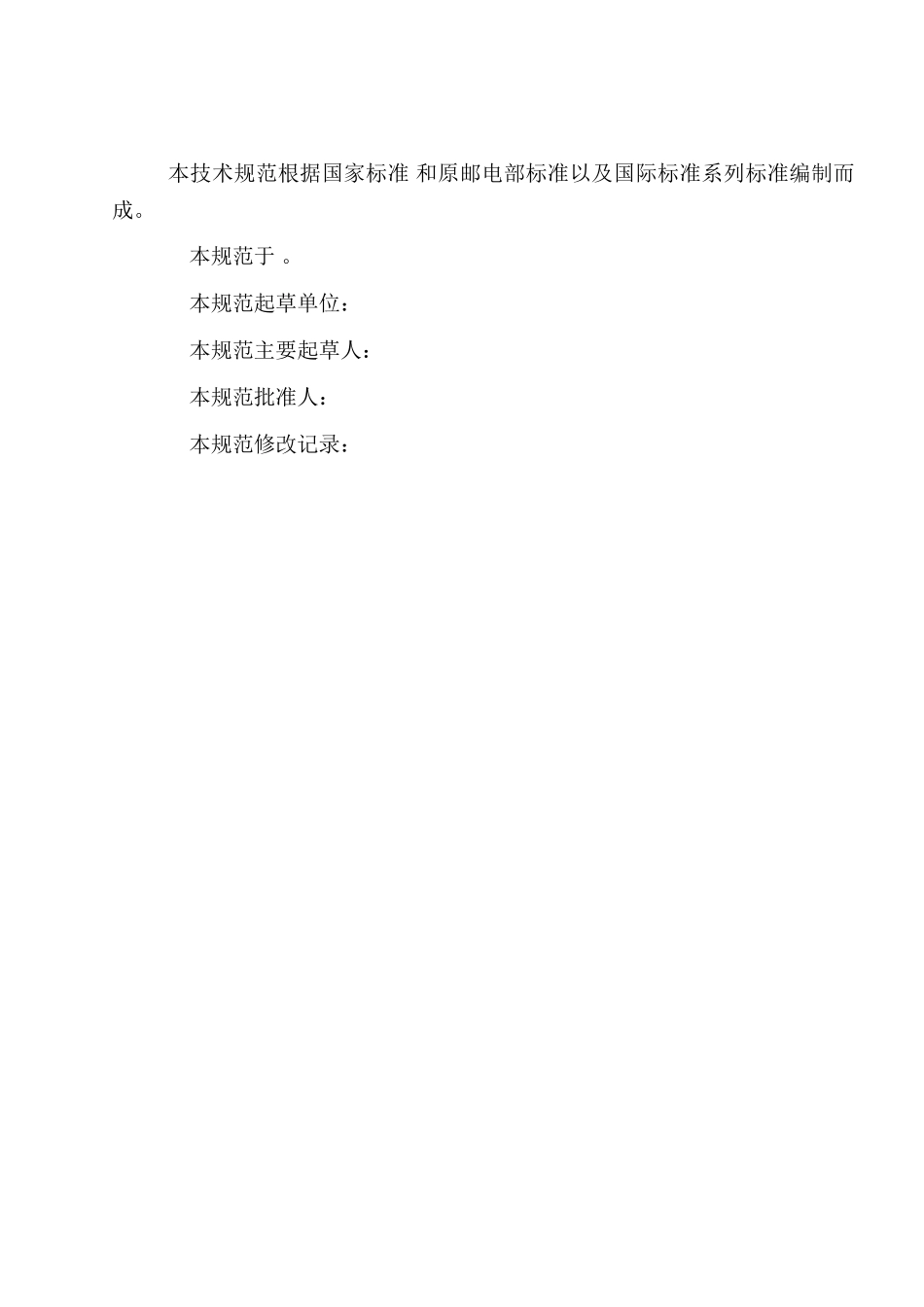

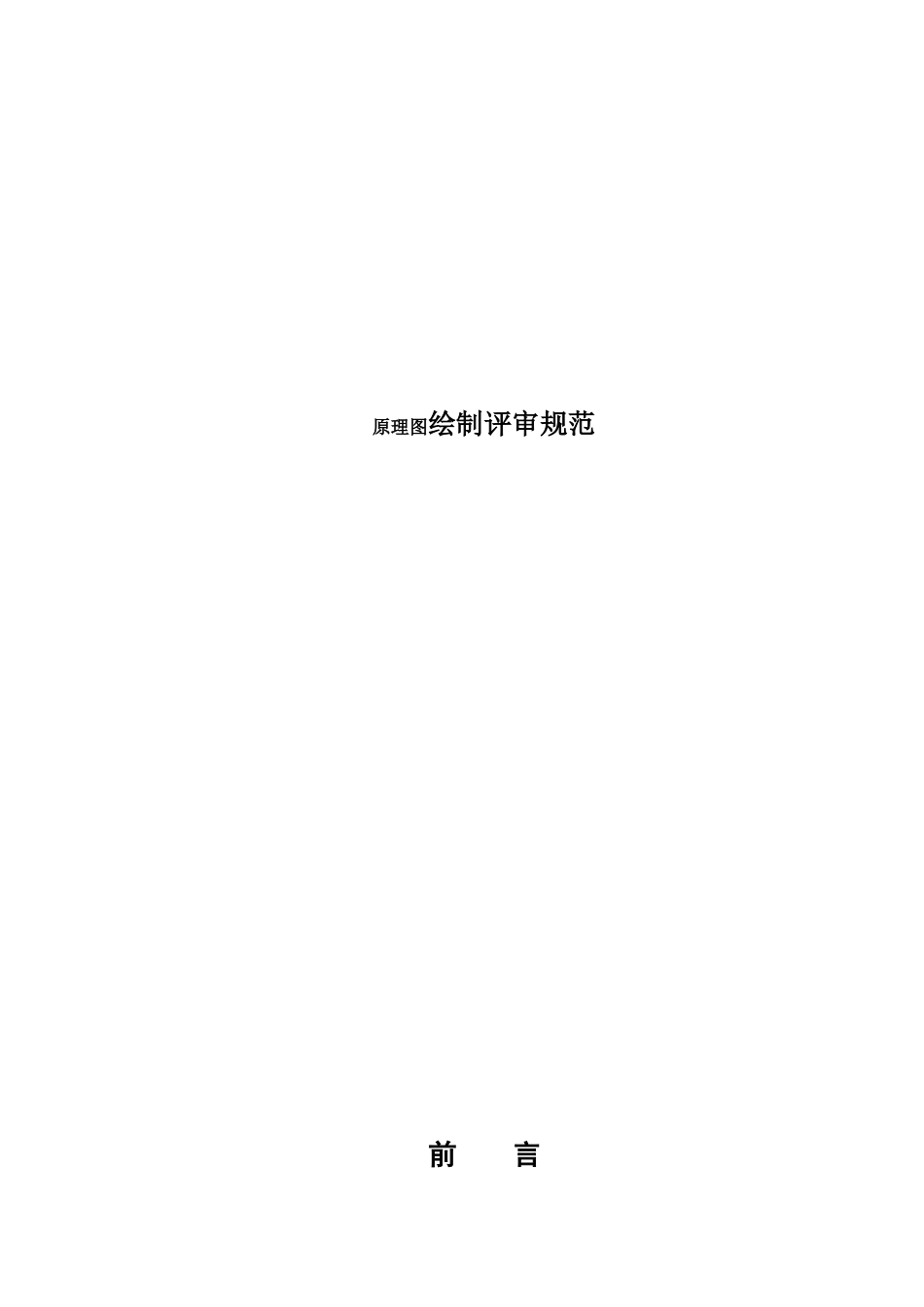

原理图绘制评审规范前言本技术规范根据国家标准和原邮电部标准以及国际标准系列标准编制而成。本规范于。本规范起草单位：本规范主要起草人：本规范批准人：本规范修改记录：目次1、目的12、范围13、定义14、引用标准和参考资料15、原理图绘制评审内容15.1图纸幅面及格式15.2标题栏25.3项目代号25.4标称值25.5原理图布局35.6层次化电路的设计45.7项目代号45.8注释和解释65.9电源及地网络65.10去耦电容的放置7原理图绘制评审规范1、目的本规范规定产品原理图绘制中符合原理图绘制评审的要素，旨在统一绘制的评审要素。2、范围本规范适用于公司产品中所有具有符合原理图绘制规范的原理图绘制评审，用于指导原理图绘制、中试审查。3、定义无4、引用标准和参考资料下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。《原理图绘制规范》等5、原理图绘制评审内容本审查内容表审查的某些项目如果与设计的单板无关则填“不评审”，如果符合或不符则必须填“是”或“否”。对于填“否”的项必须说明原因，否则不能通过评审。对于必须审查而没有进行审查的项目，设计审查人要承担设计的全部责任。1.1图纸幅面及格式(1)选择图纸幅面尺寸未超出A0幅面。□是□否□不评审(2)图纸的任何内容没有超出外框线之外，也没有叠加在外框线上。□是□否□不评审(3)除带有图幅分区的VIEWDRAW图框使用模板a3.1，a4.1外，其余采用软件自带的图框。□是□否□不评审(4)图幅分区数目取偶数。每一分区的长度在25~75mm之间选择。□是□否□不评审4(5)分区的编号，沿水平方向用阿拉伯数字从左向右顺序编写，由1开始自左向右排列，最多到6；沿垂直方向用大写拉丁字母从上到下从A开始填写，最多到H。□是□否□不评审(6)各区域以字母和数字组合表示，字母在前、数字在后并排书写，如B5。□是□否□不评审1.2标题栏(1)原理图上有标准格式的标题栏。□是□否□不评审(2)标题栏放在原理图的右下角处。□是□否□不评审(3)在①栏内填写产品名称；在②栏内填写原理图的编号；在“第张”栏，填写同一编号文件张数的顺序号；在“共张”栏，填写同一编号文件的总张数。□是□否□不评审1.3项目代号(1)原理图分模块绘制时，项目代号中包含模块编号。□是□否□不评审(2)项目代号和标称值靠近归属器件放置。□是□否□不评审(3)“项目代号中不包含字母I”和“O”，而且字母代码大写。□是□否□不评审(4)项目代号和标称值的首字符对齐。□是□否□不评审(5)集成电路的项目代号和标称值水平放置于元件的上方（图形符号四面都有引脚的在空间允许时将项目代号和标称值水平放置于图形符号的中央）。□是□否□不评审(6)分立器件和其他组件，水平放置时项目代号和标称值水平放置于元件的上方；垂直放置时，项目代号和标称值水平放置于元件的右方或者垂直放置于元件的左方（从下至上）。□是□否□不评审1.4标称值(1)电阻、电阻排只以欧姆（Ω）、千欧（kΩ）、兆欧（MΩ）为单位标注，欧姆的符号省略，而且数字的位数符合使用习惯。□是□否□不评审5(2)“电阻排的标注格式形如4.7kx8”（8个4.7kΩ电阻）。□是□否□不评审(3)电容用微法（uF）、皮法（pF）为单位标注，F省略，但u和p不省略，而且数字的位数符合使用习惯。□是□否□不评审(4)电感以毫亨（mH）、微亨（uH）、纳亨（nH）为单位标注，亨利的符号H不省略，而且数字的位数符合使用习惯。□是□否□不评审(5)空心电感线圈用匝数和线圈直径来表示（如“2.5T/3.0”表示匝数为2.5，线圈直径为3.0mm），线圈直径精确到小数点后一位。□是□否□不评审(6)电阻、电容和晶体/晶振等有特殊要求时，已经作了标注，而且格式如下所示：10k-1%-1/2W（表示阻值为10kΩ、精度为1%、功率为1/2W的电阻）。□是□否□不评审1.5原理图布局(1)在水平布局时，类似的项目纵向对齐，并且在同一或类似的信号流上的项目尽可能的放置在同一水平线上。垂直布局时，类似的项目横向对齐。□是□否□不评审(2)在布局时，功能相关联的项目类，或功能单元电路靠近绘制，并且各个...
