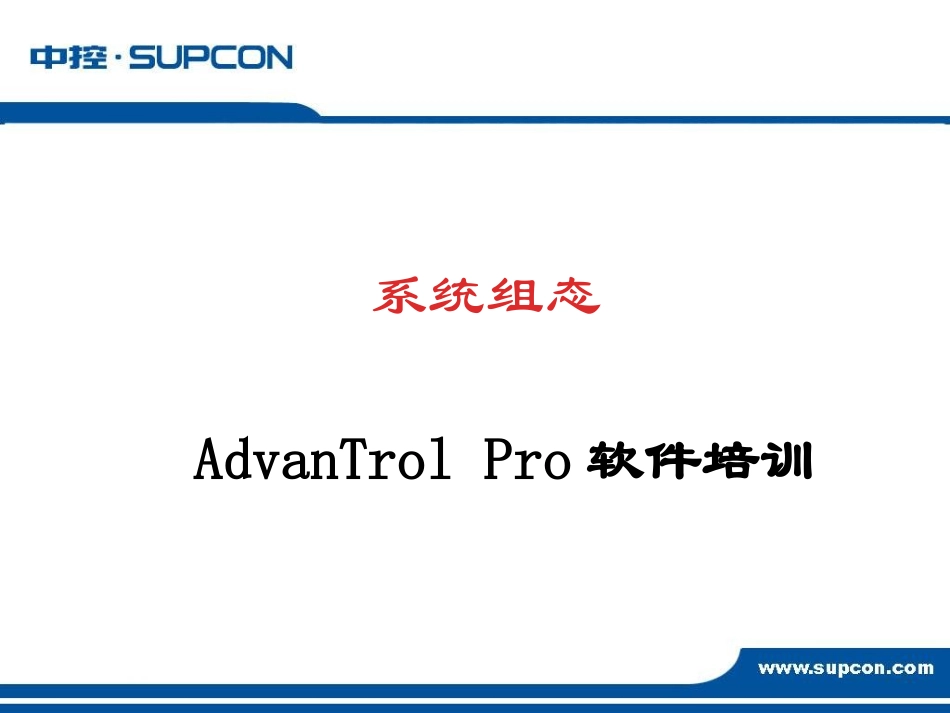

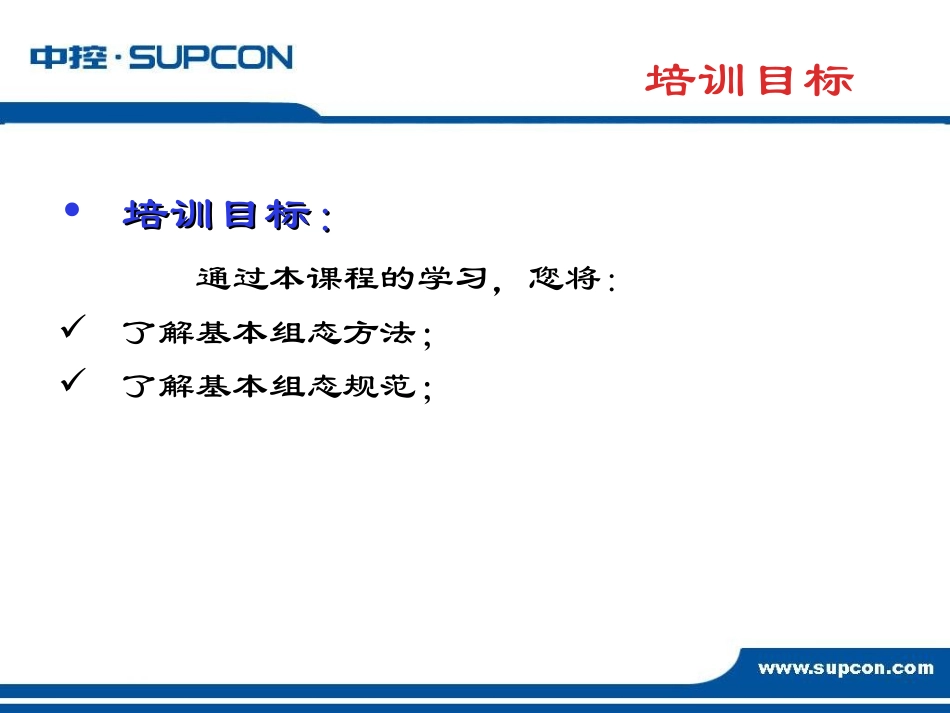

AdvanTrolPro软件培训浙江中控技术有限公司系统组态AdvanTrolPro软件培训培训目标•培训目标：培训目标：通过本课程的学习，您将：了解基本组态方法；了解基本组态规范；•主要内容：1.组态软件包的组成2.组态软件基本功能3.基本组态方法4.组态规则主要内容组态软件包组态软件包•组态软件——系统参数设置•流程图软件——图形制作•报表软件——报表制作•图形化软件——控制方案•二次计算软件——实现二次计算•授权管理软件——用户管理系统组态的基本功能系统组态的基本功能•总体信息组态–控制站，操作站总体情况的说明•控制站I/O组态–卡件的配置选择–信号点特性的设置•控制站常规回路组态一、说明控制系统的硬件配置系统组态的基本功能系统组态的基本功能二、操作站一般显示画面的生成•总貌画面•趋势画面•分组画面•一览画面系统组态的基本功能系统组态的基本功能•流程图制作软件•报表制作软件•图形化组态软件•二次计算软件三、提供工程设计的相关组件的接口系统组态的基本功能系统组态的基本功能四、配置信息的编译、下载、传送系统组态软件核心系统组态软件核心硬件配置硬件配置常规控制方案常规控制方案工艺流程工艺流程报表格式报表格式复杂控制方案复杂控制方案SCDraw流程图SCDraw流程图SCForm报表SCForm报表SCLang语言编程SCLang语言编程OLEAutomationOLEAutomation位号数据库位号数据库实时数据库实时数据库控制数据库控制数据库SCControl图形编程SCControl图形编程统一输入界面统一输入界面组态软件的结构组态软件的结构系统组态的基本过程系统组态的基本过程总体信息设置主控卡设置操作站设置I/O设置数据转发卡设置I/O卡件设置I/O信号点设置报警趋势设置分组画面设置操作小组设置一览画面设置趋势画面设置总貌画面设置自定义键设置语音报警设置常规回路设置编译、下载、传送新建一个组态文件新建一个组态文件跟随教师演示新建一个组态：启动组态软件（密码：SUPER_PASSWORD_001）选择新建组态根据提示，指定文件的存放路径和文件名即可进入组态界面。总体信息设置总体信息设置即主机设置即主机设置主控制卡的设置过程主控制卡的设置过程点击“增加”，选择相应系统的主控卡型号，设置各项参数。操作站的设置过程操作站的设置过程点击“增加”，设置操作站地址并选择相应类型。主机设置规范主机设置规范工程师站IP地址130，计算机名为“ES130”；普通操作站IP地址131、132、133……，计算机名为“OS131”、“OS132”、“OS133”……。良好的规范会给工作带来方便！主机设置主机设置综上所述，我们应该了解，在进行系统组态的时候，首先应该进行总体信息的设置，其中包括主控制卡和操作站信息的设置，组态中进行的设置应该和实际的硬件配置保持一致。正确的进行主机设置是组态顺利进行下去的基础。控制站组态控制站组态控制站组态的设置内容控制站组态的设置内容•I/O配置信息•控制站常规控制方案I/OI/O配置配置•设置数据转发卡（机笼）•设置I/O卡件•设置信号点•设置信号特性（量程、单位等）在这里，我们需要：数据转发卡配置数据转发卡配置先选择控制站，然后点击“增加”，输入注释并设置地址。I/OI/O卡件组态卡件组态点击“I/O卡件”标签，使之跳到屏幕最前。点击增加，选择相应的卡件类型。I/OI/O信号点组态信号点组态点击“I/0点”设置，使之跳到屏幕最前，位号定义规则位号定义规则•位号的规则–不能为空，不能含有汉字和特殊字符–10个字符长–由字母、_和数字组成–以字母和_起头•位号不能重复模入量参数设置模入量参数设置点击参数，进入参数设置界面设置注意事项•信号点组态中的温压补偿算法仅适用于理想气体，其他气体的温压补偿在图形化组态中完成•设计压力为表压•若在信号点组态中实现温压补偿，则输入信号必须为差压信号，并在信号点组态中进行开方处理•累积（时间系数、单位系数、累积单位）：在单位项中填入所需累积单位，软件提供部分常用单位，亦可根据需要自定义单位。时间系数与单位系数的计算方法如下。工程单位：单位1/时间1累积单位：单位2时间系数=时间1/秒单位系数=单位2/单位1例如：工程单位：m/s³累...
