工地移动式操作平台施工方案VIP免费

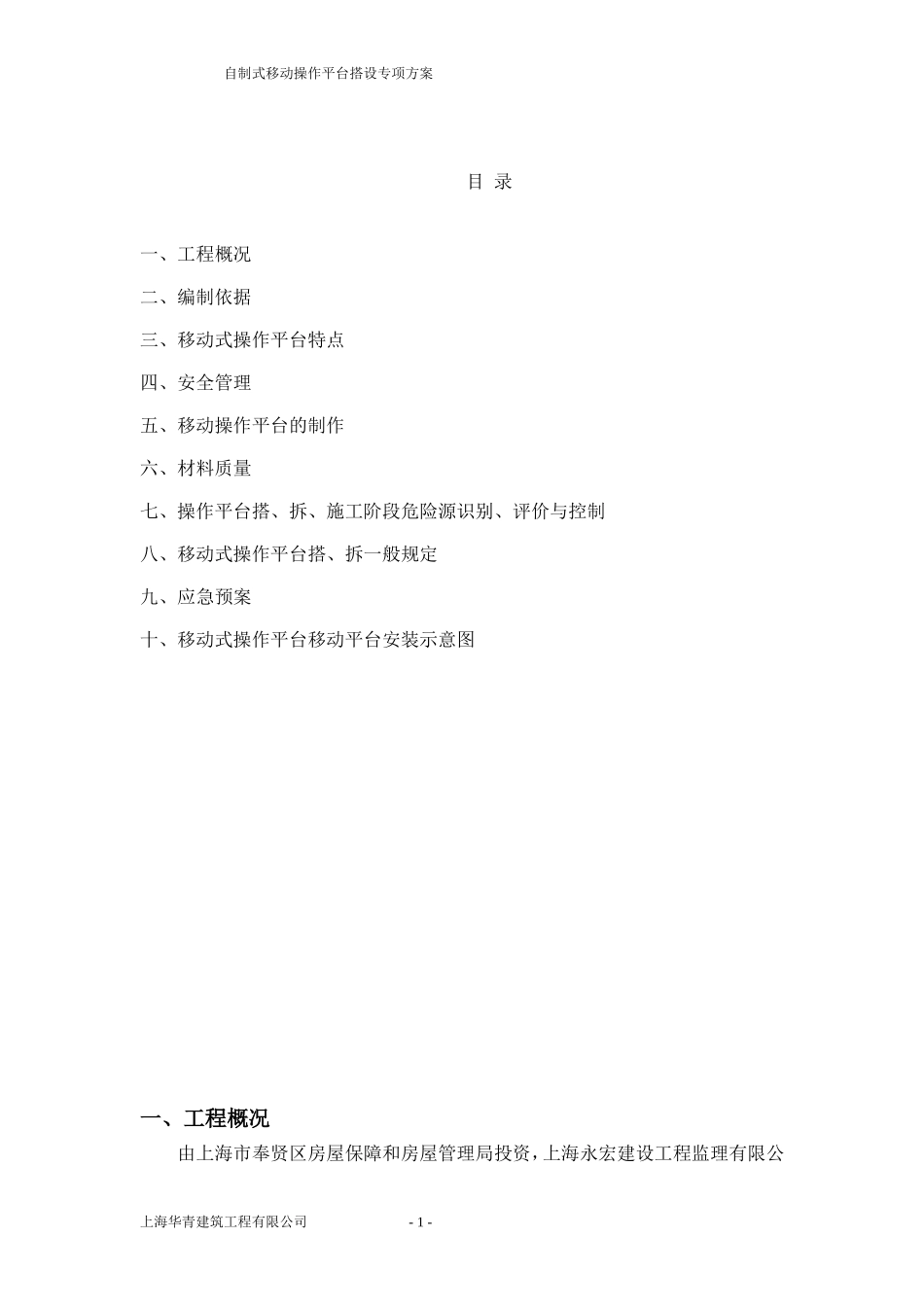

工地移动式操作平台施工方案_第1页
1/14

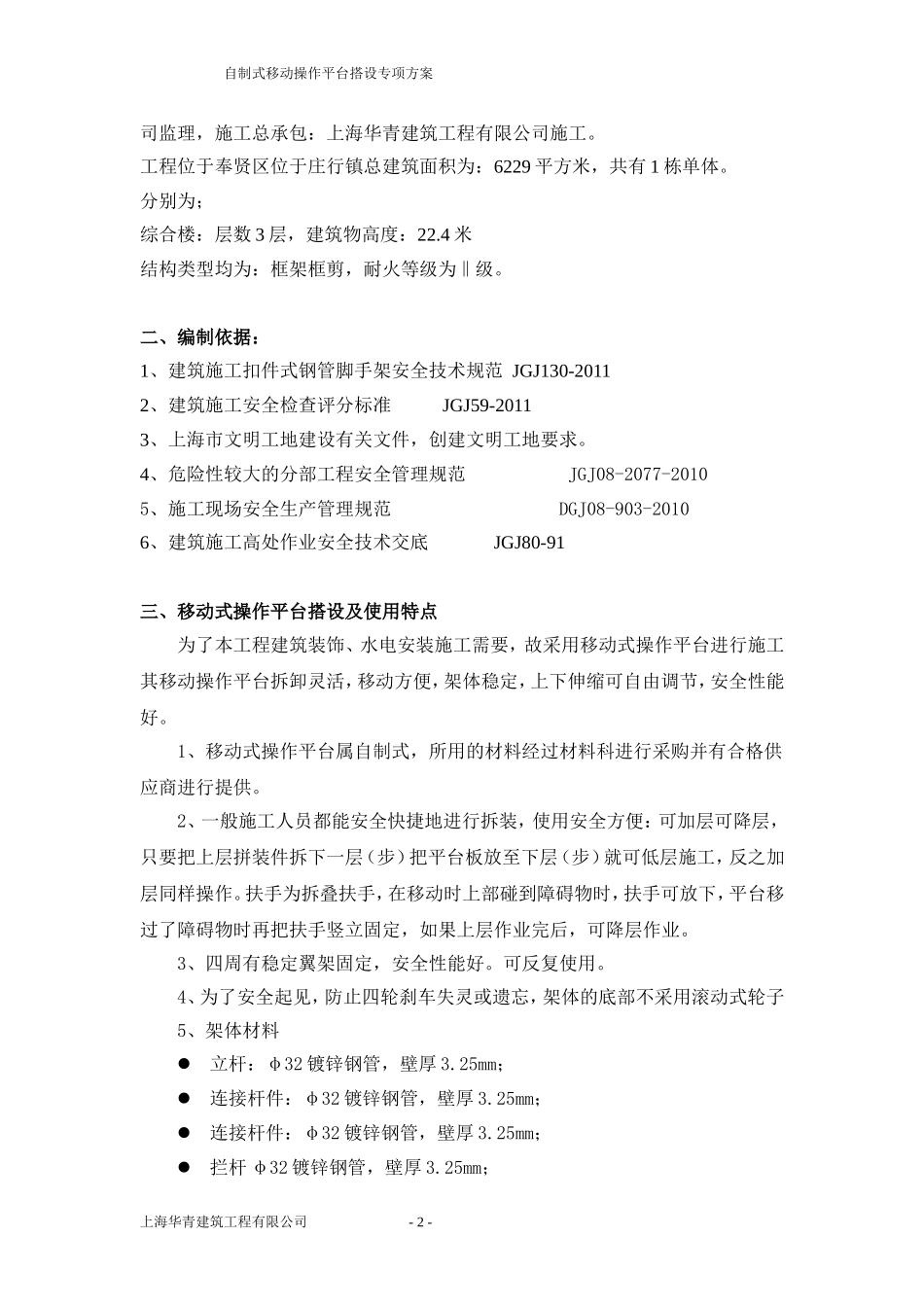

工地移动式操作平台施工方案_第2页
2/14

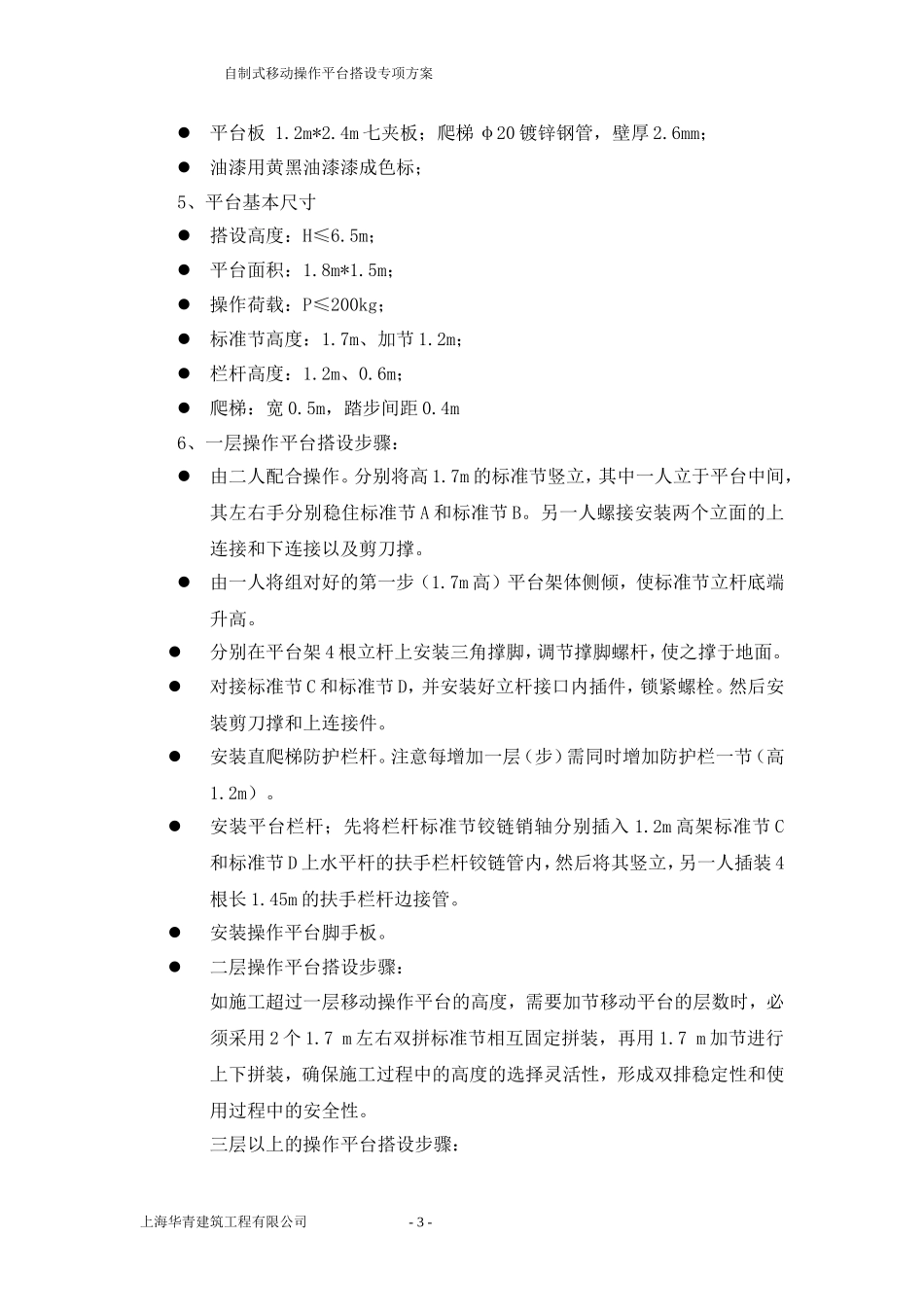

工地移动式操作平台施工方案_第3页
3/14
自制式移动操作平台搭设专项方案目录一、工程概况二、编制依据三、移动式操作平台特点四、安全管理五、移动操作平台的制作六、材料质量七、操作平台搭、拆、施工阶段危险源识别、评价与控制八、移动式操作平台搭、拆一般规定九、应急预案十、移动式操作平台移动平台安装示意图一、工程概况由上海市奉贤区房屋保障和房屋管理局投资,上海永宏建设工程监理有限公上海华青建筑工程有限公司-1-自制式移动操作平台搭设专项方案司监理,施工总承包:上海华青建筑工程有限公司施工。工程位于奉贤区位于庄行镇总建筑面积为:6229平方米,共有1栋单体。分别为;综合楼:层数3层,建筑物高度:22.4米结构类型均为:框架框剪,耐火等级为‖级。二、编制依据:1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112、建筑施工安全检查评分标准JGJ59-20113、上海市文明工地建设有关文件,创建文明工地要求。4、危险性较大的分部工程安全管理规范JGJ08-2077-20105、施工现场安全生产管理规范DGJ08-903-20106、建筑施工高处作业安全技术交底JGJ80-91三、移动式操作平台搭设及使用特点为了本工程建筑装饰、水电安装施工需要,故采用移动式操作平台进行施工其移动操作平台拆卸灵活,移动方便,架体稳定,上下伸缩可自由调节,安全性能好。1、移动式操作平台属自制式,所用的材料经过材料科进行采购并有合格供应商进行提供。2、一般施工人员都能安全快捷地进行拆装,使用安全方便:可加层可降层,只要把上层拼装件拆下一层(步)把平台板放至下层(步)就可低层施工,反之加层同样操作。扶手为拆叠扶手,在移动时上部碰到障碍物时,扶手可放下,平台移过了障碍物时再把扶手竖立固定,如果上层作业完后,可降层作业。3、四周有稳定翼架固定,安全性能好。可反复使用。4、为了安全起见,防止四轮刹车失灵或遗忘,架体的底部不采用滚动式轮子5、架体材料立杆:φ32镀锌钢管,壁厚3.25mm;连接杆件:φ32镀锌钢管,壁厚3.25mm;连接杆件:φ32镀锌钢管,壁厚3.25mm;拦杆φ32镀锌钢管,壁厚3.25mm;上海华青建筑工程有限公司-2-自制式移动操作平台搭设专项方案平台板1.2m*2.4m七夹板;爬梯φ20镀锌钢管,壁厚2.6mm;油漆用黄黑油漆漆成色标;5、平台基本尺寸搭设高度:H≤6.5m;平台面积:1.8m*1.5m;操作荷载:P≤200kg;标准节高度:1.7m、加节1.2m;栏杆高度:1.2m、0.6m;爬梯:宽0.5m,踏步间距0.4m6、一层操作平台搭设步骤:由二人配合操作。分别将高1.7m的标准节竖立,其中一人立于平台中间,其左右手分别稳住标准节A和标准节B。另一人螺接安装两个立面的上连接和下连接以及剪刀撑。由一人将组对好的第一步(1.7m高)平台架体侧倾,使标准节立杆底端升高。分别在平台架4根立杆上安装三角撑脚,调节撑脚螺杆,使之撑于地面。对接标准节C和标准节D,并安装好立杆接口内插件,锁紧螺栓。然后安装剪刀撑和上连接件。安装直爬梯防护栏杆。注意每增加一层(步)需同时增加防护栏一节(高1.2m)。安装平台栏杆;先将栏杆标准节铰链销轴分别插入1.2m高架标准节C和标准节D上水平杆的扶手栏杆铰链管内,然后将其竖立,另一人插装4根长1.45m的扶手栏杆边接管。安装操作平台脚手板。二层操作平台搭设步骤:如施工超过一层移动操作平台的高度,需要加节移动平台的层数时,必须采用2个1.7m左右双拼标准节相互固定拼装,再用1.7m加节进行上下拼装,确保施工过程中的高度的选择灵活性,形成双排稳定性和使用过程中的安全性。三层以上的操作平台搭设步骤:上海华青建筑工程有限公司-3-自制式移动操作平台搭设专项方案如施工操作需三层移动操作平台的高度,需要加高移动平台的层数时,必须采用2个1.7m左右、上下双拼,再用1.2m加节进行固定拼装,顶部采用1.2m栏杆作为护栏,确保施工过程中的高度的安全稳定性。四.安全管理(一)、移动平台验收本平台制作好后必须实行二级验收;项目部安全员、施工员、质量等部门验收;各级验收必须填写设施交接验收单,各工种施工员必须做好分项工程安装技术交记录,存档备案。及时检查维修,不留隐患。挂移动平台验收铭牌:填写...
