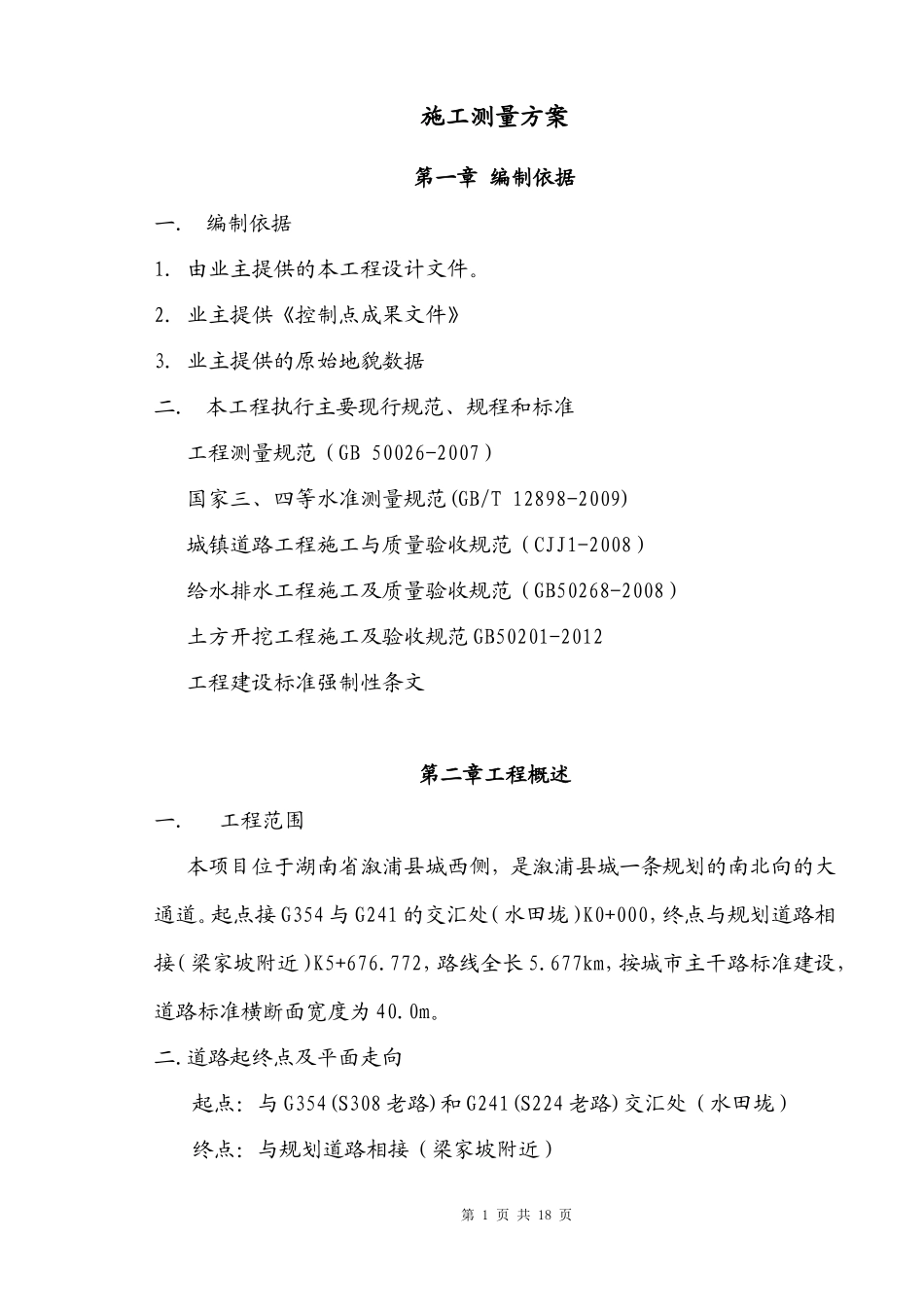

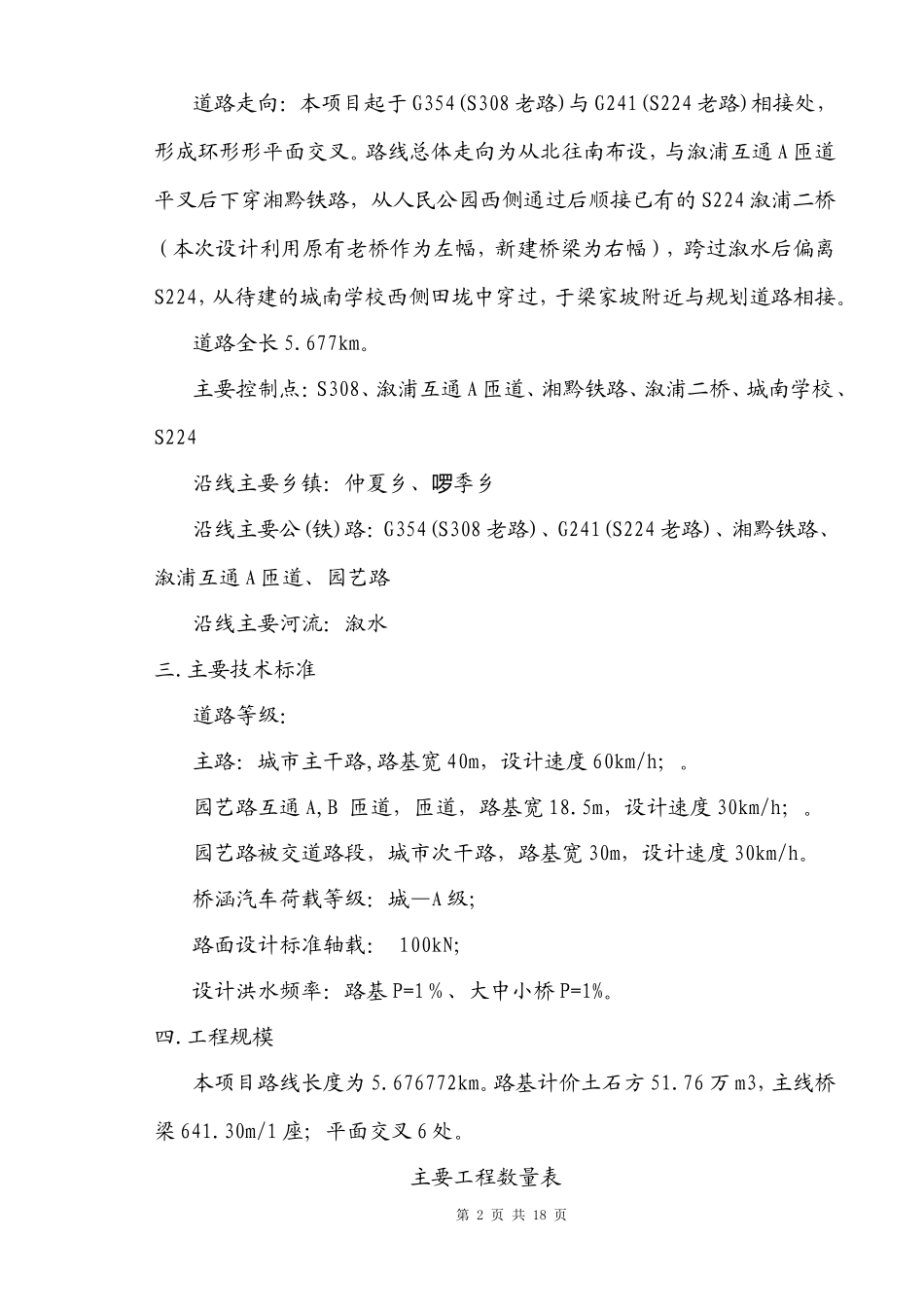

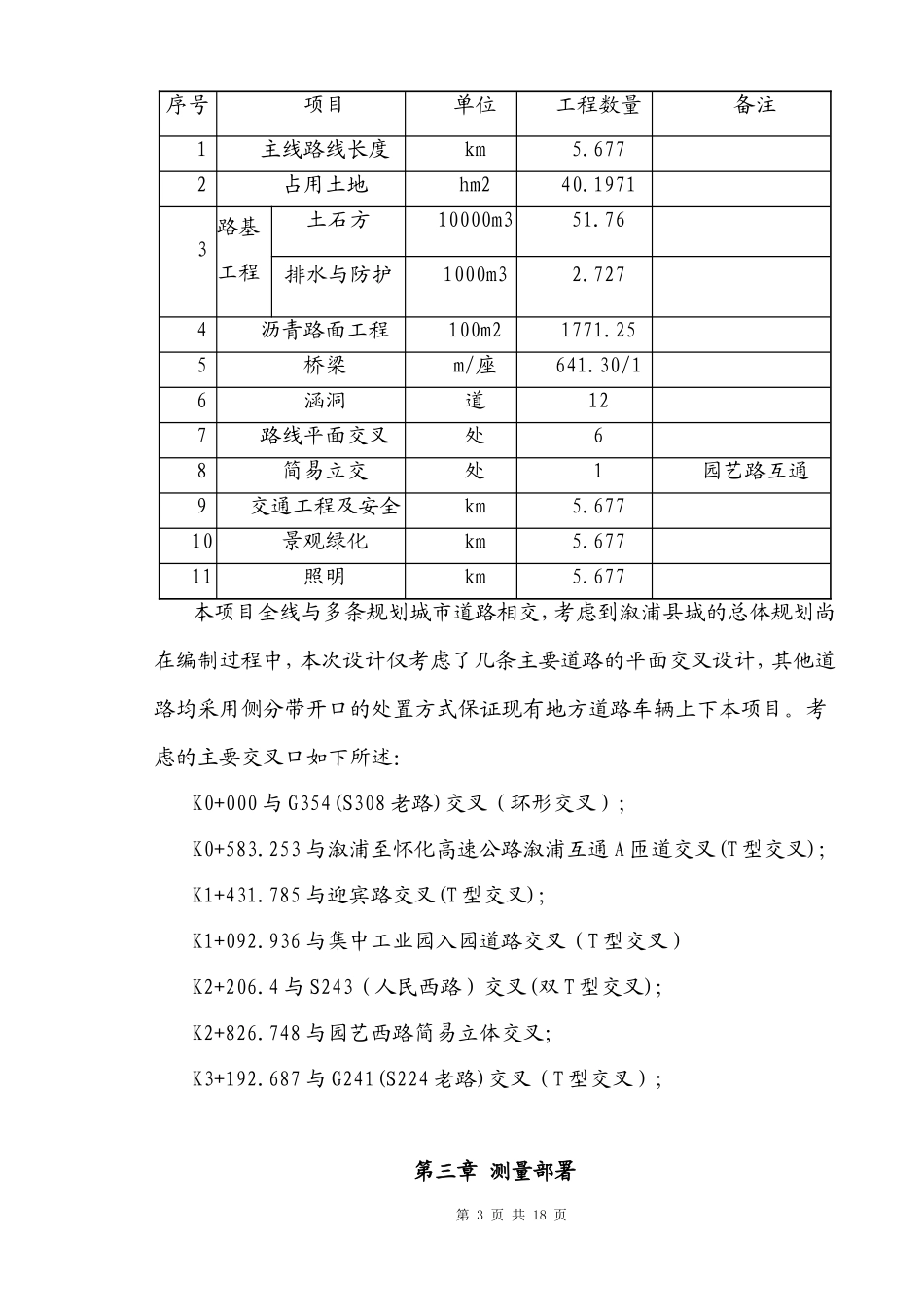

第1页共18页施工测量方案第一章编制依据一.编制依据1.由业主提供的本工程设计文件。2.业主提供《控制点成果文件》3.业主提供的原始地貌数据二.本工程执行主要现行规范、规程和标准工程测量规范（GB50026-2007）国家三、四等水准测量规范(GB/T12898-2009)城镇道路工程施工与质量验收规范（CJJ1-2008）给水排水工程施工及质量验收规范（GB50268-2008）土方开挖工程施工及验收规范GB50201-2012工程建设标准强制性条文第二章工程概述一.工程范围本项目位于湖南省溆浦县城西侧，是溆浦县城一条规划的南北向的大通道。起点接G354与G241的交汇处（水田垅）K0+000，终点与规划道路相接（梁家坡附近）K5+676.772，路线全长5.677km，按城市主干路标准建设，道路标准横断面宽度为40.0m。二.道路起终点及平面走向起点：与G354(S308老路)和G241(S224老路)交汇处（水田垅）终点：与规划道路相接（梁家坡附近）第2页共18页道路走向：本项目起于G354(S308老路)与G241(S224老路)相接处，形成环形形平面交叉。路线总体走向为从北往南布设，与溆浦互通A匝道平叉后下穿湘黔铁路，从人民公园西侧通过后顺接已有的S224溆浦二桥（本次设计利用原有老桥作为左幅，新建桥梁为右幅），跨过溆水后偏离S224，从待建的城南学校西侧田垅中穿过，于梁家坡附近与规划道路相接。道路全长5.677km。主要控制点：S308、溆浦互通A匝道、湘黔铁路、溆浦二桥、城南学校、S224沿线主要乡镇：仲夏乡、季乡啰沿线主要公(铁)路：G354(S308老路)、G241(S224老路)、湘黔铁路、溆浦互通A匝道、园艺路沿线主要河流：溆水三.主要技术标准道路等级：主路：城市主干路,路基宽40m，设计速度60km/h；。园艺路互通A,B匝道，匝道，路基宽18.5m，设计速度30km/h；。园艺路被交道路段，城市次干路，路基宽30m，设计速度30km/h。桥涵汽车荷载等级：城—A级；路面设计标准轴载：100kN；设计洪水频率：路基P=1％、大中小桥P=1%。四.工程规模本项目路线长度为5.676772km。路基计价土石方51.76万m3，主线桥梁641.30m/1座；平面交叉6处。主要工程数量表第3页共18页序号项目单位工程数量备注1主线路线长度km5.6772占用土地hm240.19713路基工程土石方10000m351.76排水与防护1000m32.7274沥青路面工程100m21771.255桥梁m/座641.30/16涵洞道127路线平面交叉处68简易立交处1园艺路互通9交通工程及安全设施km5.67710景观绿化km5.67711照明km5.677本项目全线与多条规划城市道路相交，考虑到溆浦县城的总体规划尚在编制过程中，本次设计仅考虑了几条主要道路的平面交叉设计，其他道路均采用侧分带开口的处置方式保证现有地方道路车辆上下本项目。考虑的主要交叉口如下所述：K0+000与G354(S308老路)交叉（环形交叉）；K0+583.253与溆浦至怀化高速公路溆浦互通A匝道交叉(T型交叉)；K1+431.785与迎宾路交叉(T型交叉)；K1+092.936与集中工业园入园道路交叉（T型交叉）K2+206.4与S243（人民西路）交叉(双T型交叉)；K2+826.748与园艺西路简易立体交叉；K3+192.687与G241(S224老路)交叉（T型交叉）；第三章测量部署第4页共18页一.测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的管理模式，用来保证控制测量和施工测量的测量放样。二.测量仪器的配备本标段工程包括路基工程、路面工程、排水工程及附属工程。测量要求精度高，测量误差应严格控制在规范允许偏差范围内，采用全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：测量工具仪器厂家型号精度单位数量全站仪中纬ZT802mm+2PPm台1水准仪塞得DS32±1mm台2单棱镜中纬个4钢卷尺50m把2钢卷尺5m把10塔尺把4三.测量工作基本要求1.施测原则1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3)定位工作执行自检、互检合格后再报检的工作制度。第5页共18页4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5)明确为工程服务，按图施工，质量第一的宗旨。...
