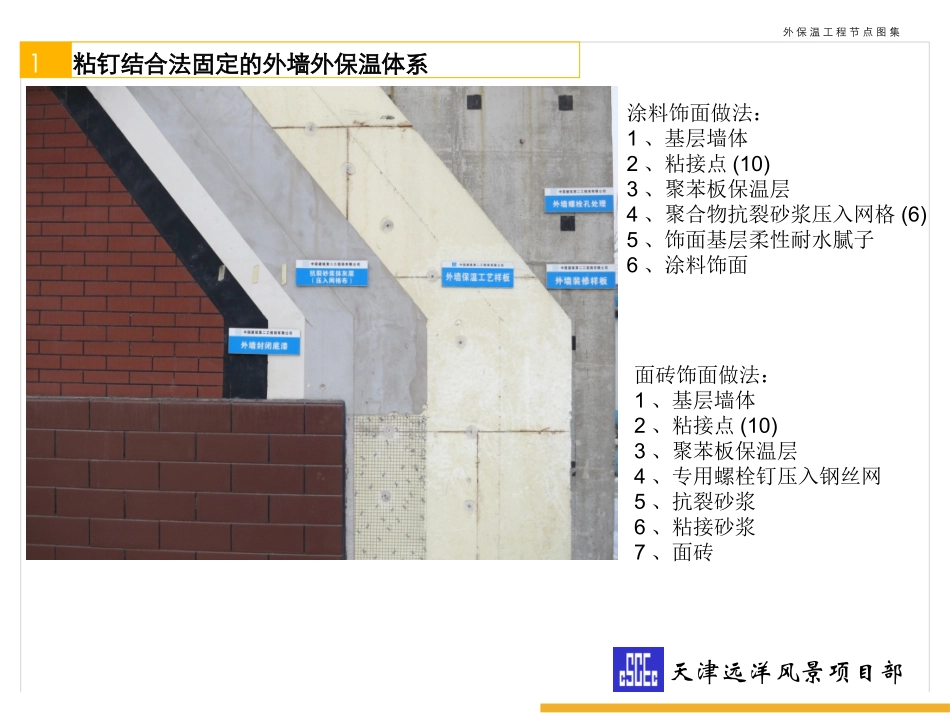

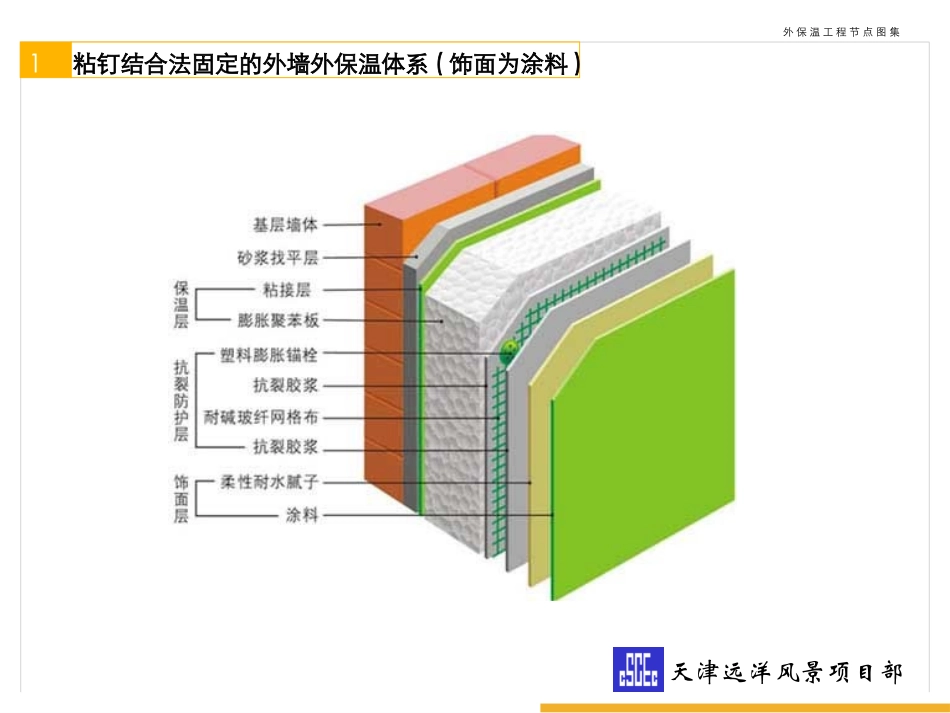

外墙保温节点图集外墙保温节点图集天津远洋风景项目部外保温工程节点图集粘钉结合法固定的外墙外保温体系(饰面为涂料)1天津远洋风景项目部外保温工程节点图集粘钉结合法固定的外墙外保温体系1天津远洋风景项目部涂料饰面做法：1、基层墙体2、粘接点(10)3、聚苯板保温层4、聚合物抗裂砂浆压入网格(6)5、饰面基层柔性耐水腻子6、涂料饰面面砖饰面做法：1、基层墙体2、粘接点(10)3、聚苯板保温层4、专用螺栓钉压入钢丝网5、抗裂砂浆6、粘接砂浆7、面砖外保温工程节点图集2聚苯板粘贴方式天津远洋风景项目部要求：粘接砂浆粘接面积百分率大于70%外保温工程节点图集3固定件布置天津远洋风景项目部注：每平方米不少于四个固定件。外保温工程节点图集3门窗洞口固定件布置天津远洋风景项目部外保温工程节点图集EPS板转角排布示意图3天津远洋风景项目部排版原则为：1、加强型聚苯板以长向水平铺贴，保证连续结合；2、上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm，3、门窗洞口处尽量使用整块聚苯板切割成型，墙面阴阳角部位聚苯板交错互锁。外保温工程节点图集门窗洞口EPS板排布示意图4天津远洋风景项目部外保温工程节点图集门窗洞口加强网排布示意图5天津远洋风景项目部外保温工程节点图集预留孔洞破损处做法5天津远洋风景项目部外保温工程节点图集大面网格布搭接6天津远洋风景项目部外保温工程节点图集阴角构造7天津远洋风景项目部外保温工程节点图集阳角构造8天津远洋风景项目部外保温工程节点图集GRC构件安装9天津远洋风景项目部外保温工程节点图集EPS板做墙身线脚构造10天津远洋风景项目部外保温工程节点图集空调板保温做法11天津远洋风景项目部外保温工程节点图集雨落管固定构造12天津远洋风景项目部外保温工程节点图集凸窗保温做法(一)13天津远洋风景项目部外保温工程节点图集檐口保温做法14天津远洋风景项目部外保温工程节点图集雨水槽做法15天津远洋风景项目部滴水槽位置聚合物砂浆粘贴成品滴水槽。外保温工程节点图集窗口节点(一)16天津远洋风景项目部15mm抹灰砂浆砂浆护角1.5mmJS防水20×40复框主框防水胶发泡剂20mm保温颗粒70mm保温聚苯板抗裂砂浆耐碱网格布外保温工程节点图集窗口节点(二)17天津远洋风景项目部15mm抹灰砂浆抗裂砂浆聚苯颗粒填实防水胶收口发泡剂20×40复框主框预制混凝土柱70mm保温聚苯板1.5mmJS防水外保温工程节点图集防火隔离带17天津远洋风景项目部注：防火隔与墙面应进行全面积满粘。外保温工程节点图集勒脚构造(三)27天津远洋风景项目部外保温工程节点图集勒脚构造(四)28天津远洋风景项目部外保温工程节点图集敞开式阳台构造(一)29天津远洋风景项目部外保温工程节点图集敞开式阳台构造(二)30天津远洋风景项目部外保温工程节点图集飘窗收头构造(一)33天津远洋风景项目部外保温工程节点图集34飘窗收头构造(二)天津远洋风景项目部外保温工程节点图集窗框缩入墙面的收头构造(一)35天津远洋风景项目部外保温工程节点图集窗框缩入墙面的收头构造(二)36天津远洋风景项目部外保温工程节点图集窗框缩入墙面的收头构造(三)37天津远洋风景项目部外保温工程节点图集带有装饰线脚的门窗侧边构造38天津远洋风景项目部外保温工程节点图集窗框缩入墙面构造(混凝土窗台板)39天津远洋风景项目部外保温工程节点图集窗洞口防火隔断构造40天津远洋风景项目部外保温工程节点图集滴水线构造41天津远洋风景项目部外保温工程节点图集预埋管道穿墙构造42天津远洋风景项目部外保温工程节点图集空调板构造(一)43天津远洋风景项目部外保温工程节点图集空调板构造(二)44天津远洋风景项目部外保温工程节点图集空调机室外支架、水落管构造45天津远洋风景项目部外保温工程节点图集与不同饰面、结构连接构造(垂直面)46天津远洋风景项目部外保温工程节点图集与不同饰面、结构连接构造(水平面)47天津远洋风景项目部外保温工程节点图集与不同饰面、结构连接构造(水平面)48天津远洋风景项目部
