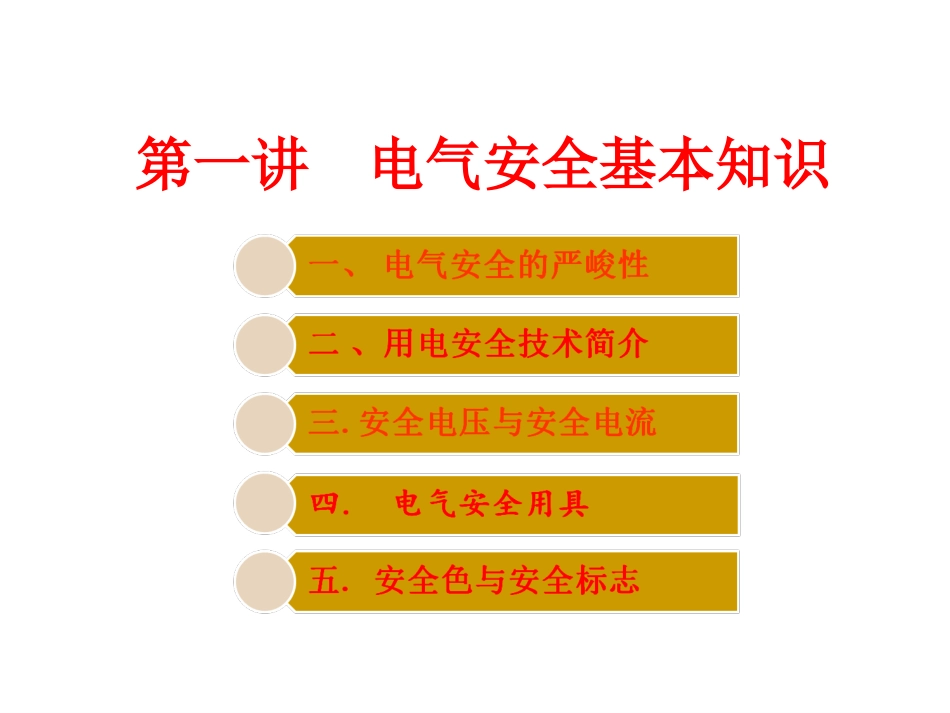

安全连着你我他幸福生活靠大家用电安全基础知识培训教程第一讲电气安全基本知识第一讲电气安全基本知识第二讲触电事故的预防第二讲触电事故的预防第三讲电气火灾预防第三讲电气火灾预防第四讲安全用电常识第四讲安全用电常识第一讲电气安全基本知识电在造福于人类的同时，也会给人类带来灾难。在工伤事故中，电气事故占的比例相当大。技术先进的国家每发20亿度电才触电死亡1人，而我国每发1亿度电触电死亡就超过1人。在全国工矿企事业单位因公死亡人数中，触电死亡占6～8%左右，居第5位。电气火灾约占全部火灾的20%以上。造成了巨大的人员伤亡和经济损失。例如，去年北京市发生的5000多起火灾中，电气火灾居首位，已成为最大的火灾隐患。为什么？一、电气安全的严峻性案例1：2013年6月3日清晨，吉林省德惠市宝源丰禽业有限公司发生电气火灾事故。电气火化引起的火灾事故，引发液氨管路和储罐的物理爆炸。事故造成120人遇难，77人受伤，3000名周围群众疏散。案例2：2014年11月16日，山东省寿光市龙源食品有限公司发生火灾.造成18人死亡、13人受伤，过火面积5000平方米。事故的直接原因是：保鲜恒温库内沿墙敷设的制冷风机供电线路接头过热短路，引燃墙面聚氨酯泡沫保温材料，引发火灾。案例32003年4月5日0时30分，青岛正大有限公司食品分工司熟食品加工一厂发生火灾，造成21人死亡、8人受伤，直接财产损失3745.8万元。电炸锅在失火前温控器已失去自动控制功能，没有得到及时修复.研发部当班课员姜**擅自操作电炸锅，未关闭电源即离开操作现场，导致电炸锅在无人看守的情况下长时间通电，油温过高自燃发生火灾，造成严重后果，对此起火灾负直接责任。二、用电安全技术简介在三相交流电力系统中，作为供电电源的发电机和变压器的三相绕组的接法通常采用星形联接方式。当从中性点引出中性线时，就形成了三相四线制系统。低压供配电系统中普遍采用三相四线制。UVWOU相U线相线（火线）相线（火线）相线（火线）中性线1.常见的低压配电系统1）三相四线制系统(TT)负载如何与电源连接，必须根据其额定电压而定。如果负载的额定电压不等于电源电压，则必须用变压器。对于家庭用电和动力用电相混合的地区，一般采用采用相电压为220V，线电压为380V的三相四线制配电。L1L2L3NM当发电机（或变压器）的绕组接成星形接法，但不引出中性线时，就形成了三相三线制系统。现代电力系统中的输电线路几乎全是采用三相三线制。三相三线制就是无中线N。UVWOU线相线（火线）相线（火线）相线（火线）这种接法只能提供一种电压，即线电压。2）三相三线制系统（IT)3）三相五线制系统(TN-S)L1L2L3NPE380/220V低压供配电系统,采用电源中性点直接接地的运行方式（工作接地），同时还引出中性线(N)和保护线（PE），形成三相五线制系统火线：分别从发电机绕组三个始端引出的线，红、绿、黄零线：中性点接地时的中性线，黑线地线：接地装置引出的线，对人身设备起保护作用。黄绿双色线2、接地和接零•为降低因绝缘破坏而遭到电击的危险，对于以上不同的低压配电系统型式，电气设备常采用：•保护接地、•保护接零、•重复接地等不同的安全措施。2.1接地和接零保护•1）接地保护按功能分，接地可分为:工作接地:是指电气设备（如变压器中性点）为保证其正常工作而进行的接地；保护接地:防止人体接触设备外露部分而触电的一种接地形式。保护接地常用在IT低压配电系统和TT低压配电系统的型式中。2)保护接零保护接零是指在电源中性点接地的系统中，将设备需要接地的外露部分与电源中性线直接连接，保护接零适用于TN低压配电系统型式。保护接零的工作原理：当设备正常工作时，外露部分不带电，人体触及外壳相当于触及零线，无危险。采用保护接零时注意：(1)同一台变压器供电系统的电气设备不宜将保护接地和保护接零混用，而且中性点工作接地必须可靠。(2)保护零线上不准装设熔断器。3)重复接地•在电源中性线做了工作接地的系统中，为确保保护接零的可靠，还需相隔一定距离将中性线或接地线重新接地，称为重复接地。•应尽量避免中性线或接地线出现断线的现象。2.2漏电保护器（开关）...
