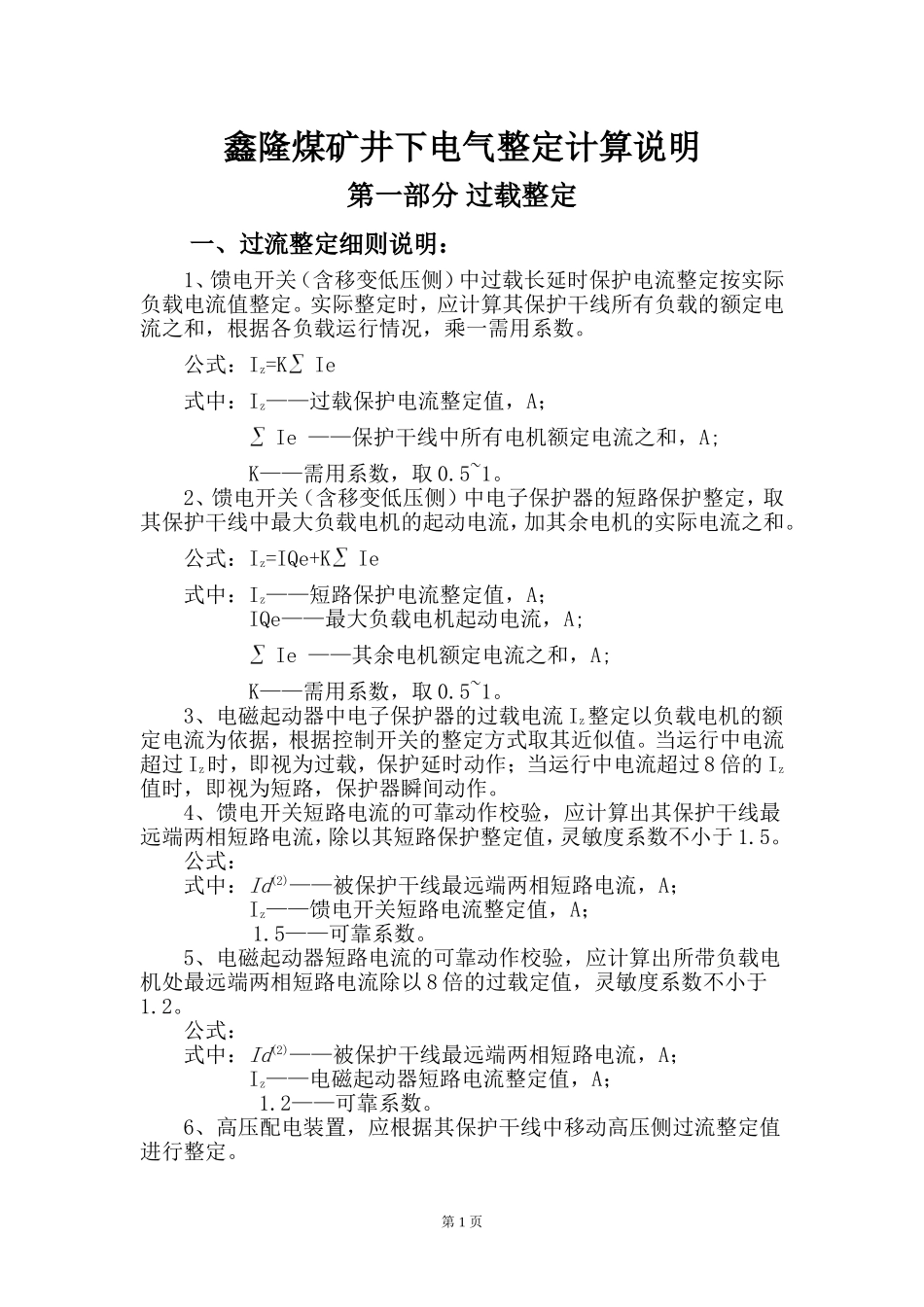

第1页鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。公式：Iz=KIe式中：Iz——过载保护电流整定值，A；Ie——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。公式：Iz=IQe+KIe式中：Iz——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;Ie——其余电机额定电流之和，A;K——需用系数，取0.5~1。3、电磁起动器中电子保护器的过载电流Iz整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过Iz时，即视为过载，保护延时动作；当运行中电流超过8倍的Iz值时，即视为短路，保护器瞬间动作。4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。公式：式中：Id(2)——被保护干线最远端两相短路电流，A；Iz——馈电开关短路电流整定值，A；1.5——可靠系数。5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。公式：式中：Id(2)——被保护干线最远端两相短路电流，A；Iz——电磁起动器短路电流整定值，A；1.2——可靠系数。6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。第2页7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。9、高压起动器的过载电流Iz整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过Iz时，即视为过载，保护延时动作；短路电流根据控制开关的起动方式不同计算（变频起动器为1-2倍Iz，取2倍；软起动为3-4倍Iz，取4倍；直起取6倍Iz），当运行中电流超过6倍的Iz值时，即视为短路，保护器瞬间动作。公式：I/zz=P／（Ue×√3×cosφ×η）I/zz→电动机额定电流；P→电动机额定功率；Ue→电动机额定电压；√3→约等于1.732；cosφ→电动机功率因数，约等于0.8-0.9，取0.8；η→电动机效率，约等于0.9；备注：1、K需用系数的选用：根据我矿设备运行情况，采、掘、大巷电气整定需用系数--K，取0.75，其余取1。2、Kx需用系数的选用：根据我矿设备运行情况，刮板类在运行过程中存在煤量较大，绞车类在运行过程中存在半坡启停现象，由于现计算整定值偏小，故根据实际情况提高计算系数：电压等级为660V时，系数选用1.2；电压等级为1140时，系数选用0.8。其他设备选用系数：电压等级为660V时，系数选用1.1；电压等级为1140时，系数选用0.65。二、中央变电所负荷电气整定计算1、中央变电所500KVA变压器的整定计算500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=Ke=0.75×1.1×527=435A二次侧短路保护电流：Izz=IQe+Ke=6×1.1×185+0.75×1.1×342=1503A（取6#液压绞车电机为干线最大负载）折算至一次侧过载整定电流：I/Z=435÷14.5=30A折算至一次侧短路保护电流：IZ=1503÷14.5=103A2、中央变电所馈电整定计算（1）井底车场绞车馈电的整定计算第3页馈电过载整定电流：I/zz=Ke=1.2×64=77A馈电短路保护电流：Izz=IQe+Ke=6×1.2×30+1.2×34=257A（取10412材料绕道口绞车电机为干线最大负载）（2）主斜井底给煤机馈电的整定计算馈电过载整定电流：I/zz=Ke=1.35×26=35A馈电短路保护电流：Izz=IQe+Ke=6×1.35×18.5+1.2×7.5=158A（取给煤机电机为干线最大负载，因启动负荷较大，Kx取1.35）（3）1#部皮带机头低压馈电的整定计算馈电过载整定电流：I/zz=Ke=1.2×35=42A馈电短路保护电流：Izz=IQe+Ke=6×1.2×30+1.2×5=222A（取1#皮带机头绞车电机为干线最大负载）（4）6#液压绞车硐室馈电的整定计算馈电过载整定电流：I/...
