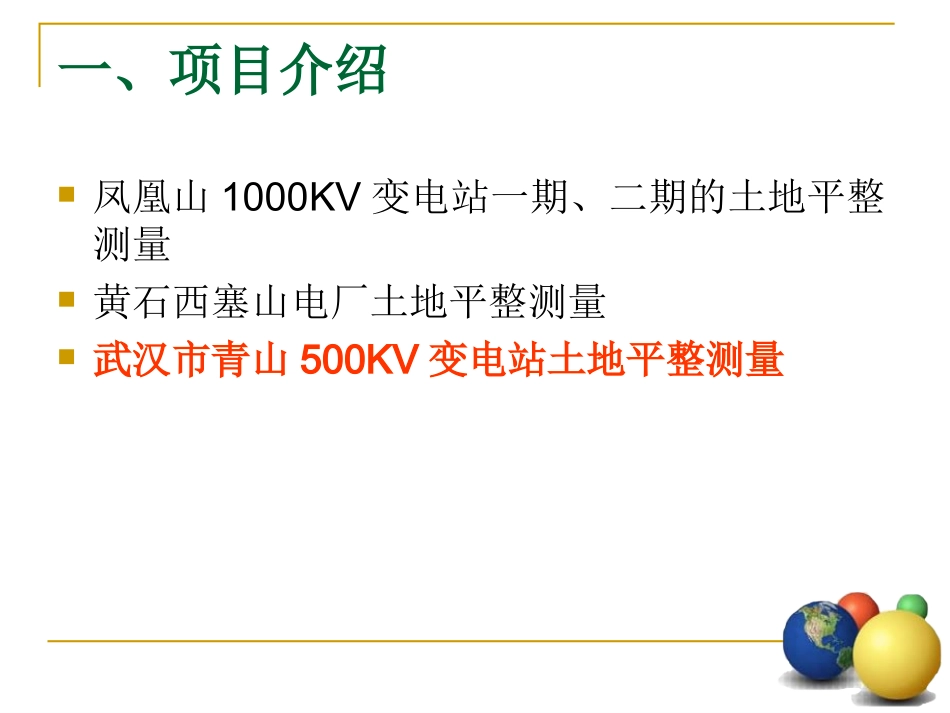

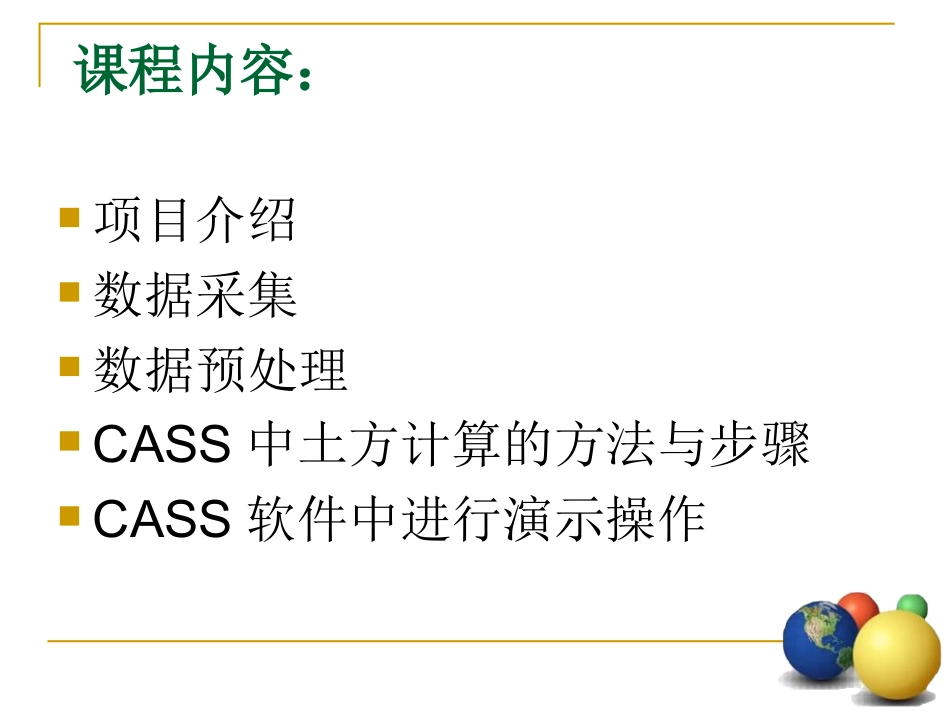

使用南方CASS进行土方工程量计算武汉电力职业技术学院建设工程系成晓芳课程内容：项目介绍数据采集数据预处理CASS中土方计算的方法与步骤CASS软件中进行演示操作一、项目介绍凤凰山1000KV变电站一期、二期的土地平整测量黄石西塞山电厂土地平整测量武汉市青山500KV变电站土地平整测量①踏勘，确定红线范围②收集控制点③进行数据采集二、进行数据采集2.1确定红线范围根据红线图以及早期的地形图，进行实地踏勘，对比地形和建筑物判断红线的范围。凤凰山1000KV特高压变电站红线图武汉市青山500KV变电站，红线图并叠加地形图水泥塘塘塘砖1房区砖1砖1砖3砖1砖1砖1砖1砖1砖1砖1砖1砖1砖1稻桂花桂花桂花桂花桂花桂花25个塘樟树苗杨柳桂花树杨树苗树苗砖1砖134.354G1水泥塘塘塘砖1房区砖1砖1砖3砖1砖1砖1砖1砖1砖1砖1砖1砖1砖1稻桂花桂花桂花桂花桂花桂花25个塘樟树苗杨柳桂花树杨树苗树苗砖1砖134.354G12.2控制点收集2.3数据采集的手段传统的数据采集手段使用全站仪进行数据采集使用动态RTK进行数据采集2.4数据采集注意事项1.注意红线范围2.点位密度3.地形变化时置点4.与地形测图的区别5.高程设计值的重要性——5~10m——宁大勿小——贴合地形特征——目的不同——最优化2.4数据采集注意事项全站仪进行数据采集：!定向问题武汉电院的数字地形图由定向错误产生的问题土方测量中定向错误产生的问题RTK进行数据采集：!坐标转换问题!信号问题2.4数据采集注意事项三、数据预处理准备两个文件碎部点文件边界文件在CASS中进行土方计算的前提3.1碎部点文件格式文件类型文本文件(*.dat)文件格式一行5列点号，编码，Y，X，H3.2边界文件格式文件类型文本文件(*.dat)文件格式一行5列数据点号，编码，Y，X，H四、使用南方CASS软件进行土方量的计算南方CASS软件目前是我们测绘行业应用广泛的数据编辑和处理的图形处理软件之一，我们利用采集得到的碎部点数据，使用CASS进行土方工程量的计算4.1计算挖填方工程量的方法：方格网法断面法等高线法数字高程模型法（DTM）区域土方量平衡法平均高程法4.2使用南方CASS软件进行土方量的计算数据的输入数据的处理结果的输出输入的是什么？处理的什么？输出的是什么？4.3具体操作步骤1）定显示区2）展边界点，绘制边界曲线3）展高程点4）方格网法土方量的计算5）结果输出一、定显示区利用边界数据文件定显示区域:边界.dat二、展边界点，绘制边界曲线绘制边界线，利用边界数据文件展点，绘图边界.dat二、展边界点，绘制边界曲线利用多段线（pl）工具绘制边界曲线三、展高程点利用碎部点数据文件展所测高程点：碎部点.dat三、展高程点高程点密度足不足，一看便知四、方格网法土方量计算通过绘制的边界曲线，内插方格网，计算土方量四、方格网法土方量计算四、方格网法土方量计算选择计算土方量的高程数据文件输入设计（目标）高程控制点的密度五、结果输出五、结果输出演示操作：1.使用方格网法进行土方量计算2.使用DTM法进行土方量计算回顾本课讲了哪些内容？课后预习哪些内容？谢谢各位评委和老师
