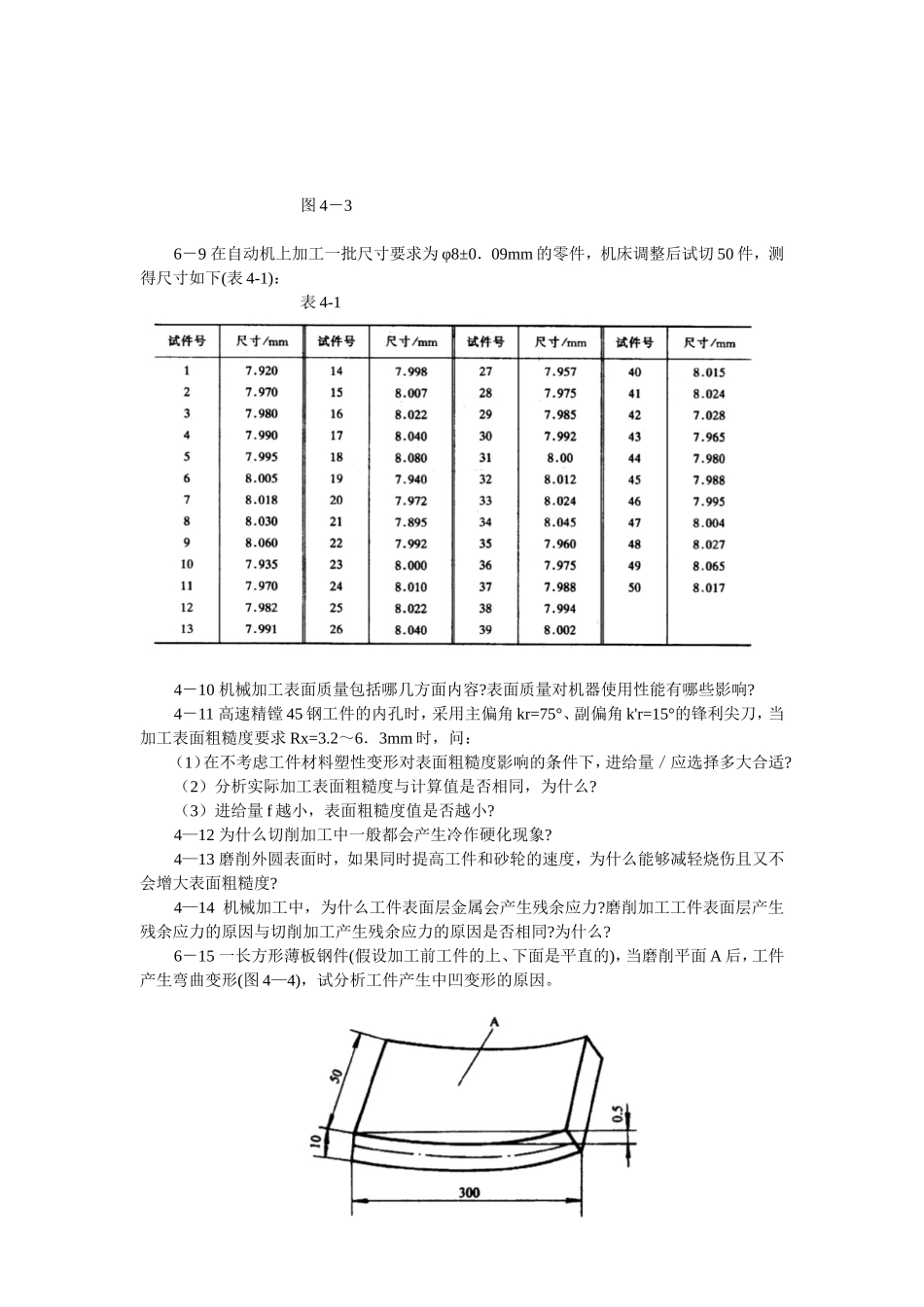

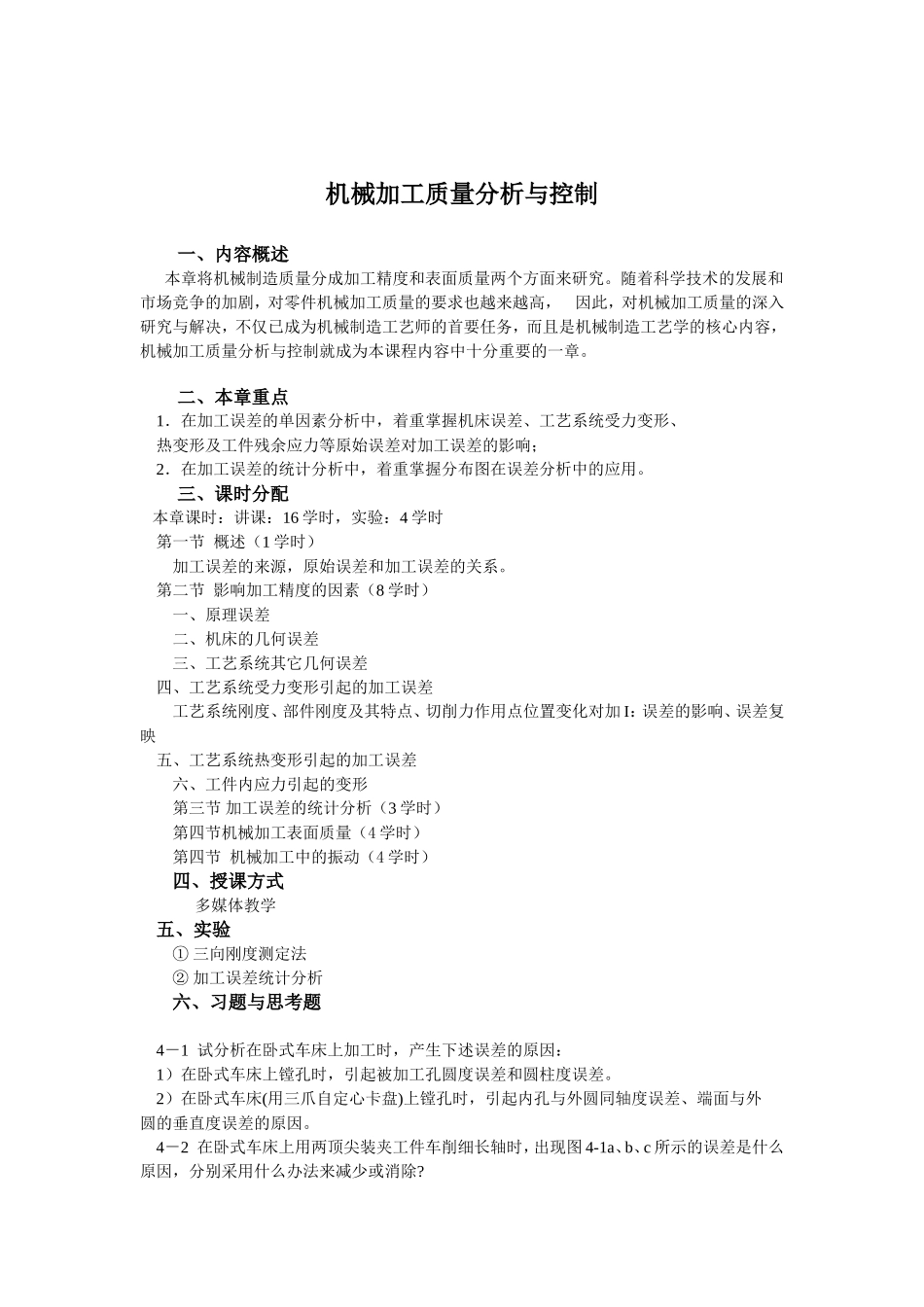

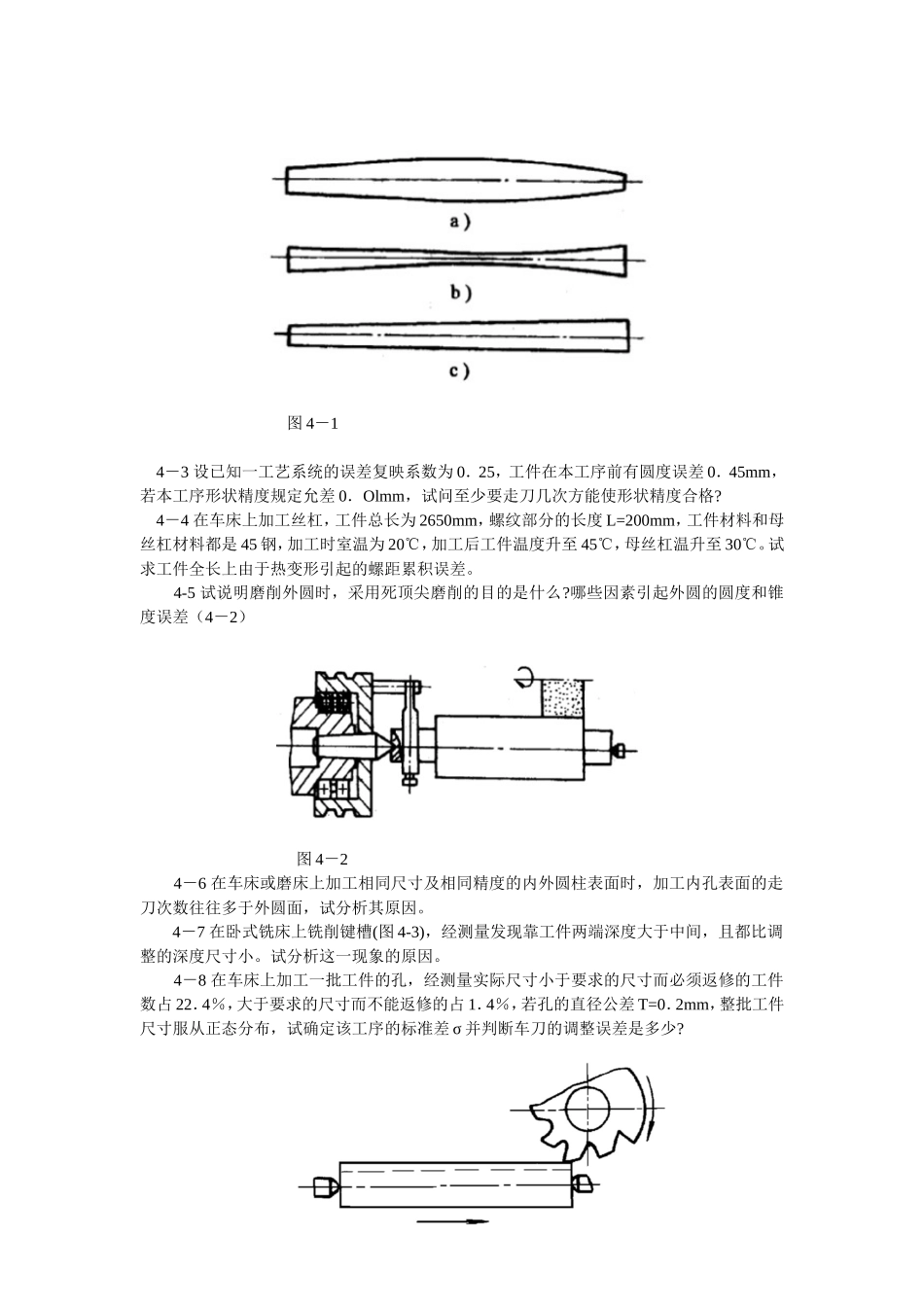

机械加工质量分析与控制一、内容概述本章将机械制造质量分成加工精度和表面质量两个方面来研究。随着科学技术的发展和市场竞争的加剧，对零件机械加工质量的要求也越来越高，因此，对机械加工质量的深入研究与解决，不仅已成为机械制造工艺师的首要任务，而且是机械制造工艺学的核心内容，机械加工质量分析与控制就成为本课程内容中十分重要的一章。二、本章重点1．在加工误差的单因素分析中，着重掌握机床误差、工艺系统受力变形、热变形及工件残余应力等原始误差对加工误差的影响；2．在加工误差的统计分析中，着重掌握分布图在误差分析中的应用。三、课时分配本章课时：讲课：16学时，实验：4学时第一节概述（1学时）加工误差的来源，原始误差和加工误差的关系。第二节影响加工精度的因素（8学时）一、原理误差二、机床的几何误差三、工艺系统其它几何误差四、工艺系统受力变形引起的加工误差工艺系统刚度、部件刚度及其特点、切削力作用点位置变化对加I：误差的影响、误差复映五、工艺系统热变形引起的加工误差六、工件内应力引起的变形第三节加工误差的统计分析（3学时）第四节机械加工表面质量（4学时）第四节机械加工中的振动（4学时）四、授课方式多媒体教学五、实验①三向刚度测定法②加工误差统计分析六、习题与思考题4－1试分析在卧式车床上加工时，产生下述误差的原因：1）在卧式车床上镗孔时，引起被加工孔圆度误差和圆柱度误差。2）在卧式车床(用三爪自定心卡盘)上镗孔时，引起内孔与外圆同轴度误差、端面与外圆的垂直度误差的原因。4－2在卧式车床上用两顶尖装夹工件车削细长轴时，出现图4-1a、b、c所示的误差是什么原因，分别采用什么办法来减少或消除?图4－14－3设已知一工艺系统的误差复映系数为0．25，工件在本工序前有圆度误差0．45mm，若本工序形状精度规定允差0．Olmm，试问至少要走刀几次方能使形状精度合格?4－4在车床上加工丝杠，工件总长为2650mm，螺纹部分的长度L=200mm，工件材料和母丝杠材料都是45钢，加工时室温为20℃，加工后工件温度升至45℃，母丝杠温升至30℃。试求工件全长上由于热变形引起的螺距累积误差。4-5试说明磨削外圆时，采用死顶尖磨削的目的是什么?哪些因素引起外圆的圆度和锥度误差（4－2）图4－24－6在车床或磨床上加工相同尺寸及相同精度的内外圆柱表面时，加工内孔表面的走刀次数往往多于外圆面，试分析其原因。4－7在卧式铣床上铣削键槽(图4-3)，经测量发现靠工件两端深度大于中间，且都比调整的深度尺寸小。试分析这一现象的原因。4－8在车床上加工一批工件的孔，经测量实际尺寸小于要求的尺寸而必须返修的工件数占22．4％，大于要求的尺寸而不能返修的占1．4％，若孔的直径公差T=0．2mm，整批工件尺寸服从正态分布，试确定该工序的标准差σ并判断车刀的调整误差是多少?图4－36－9在自动机上加工一批尺寸要求为φ8±0．09mm的零件，机床调整后试切50件，测得尺寸如下(表4-1)：表4-14－10机械加工表面质量包括哪几方面内容?表面质量对机器使用性能有哪些影响?4－11高速精镗45钢工件的内孔时，采用主偏角kr=75°、副偏角k'r=15°的锋利尖刀，当加工表面粗糙度要求Rx=3.2～6．3mm时，问：（1）在不考虑工件材料塑性变形对表面粗糙度影响的条件下，进给量／应选择多大合适?（2）分析实际加工表面粗糙度与计算值是否相同，为什么?（3）进给量f越小，表面粗糙度值是否越小?4—12为什么切削加工中一般都会产生冷作硬化现象?4—13磨削外圆表面时，如果同时提高工件和砂轮的速度，为什么能够减轻烧伤且又不会增大表面粗糙度?4—14机械加工中，为什么工件表面层金属会产生残余应力?磨削加工工件表面层产生残余应力的原因与切削加工产生残余应力的原因是否相同?为什么?6－15一长方形薄板钢件(假设加工前工件的上、下面是平直的)，当磨削平面A后，工件产生弯曲变形(图4—4)，试分析工件产生中凹变形的原因。图4－4第四章机械加工质量分析与控制产品质量是指用户对产品的满意程度。它有三层含义：一是产品的设计质量；二是产品的制造质量；三是服务。以往企业质量管理中，强调较多的往往是制造质量，它主要指产品的制造与设计的符合程度。现...
