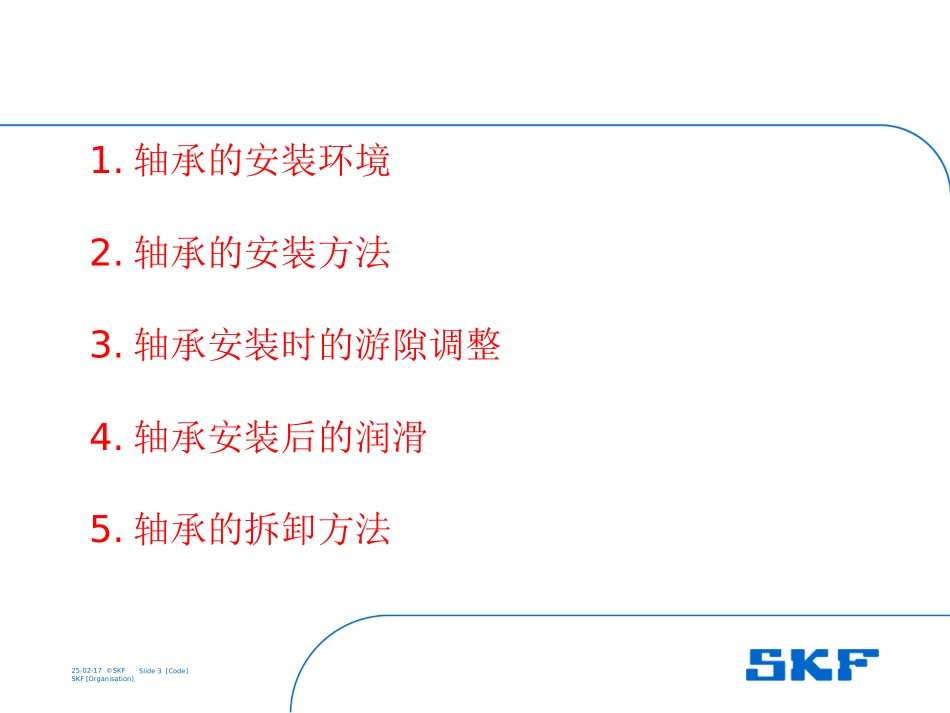

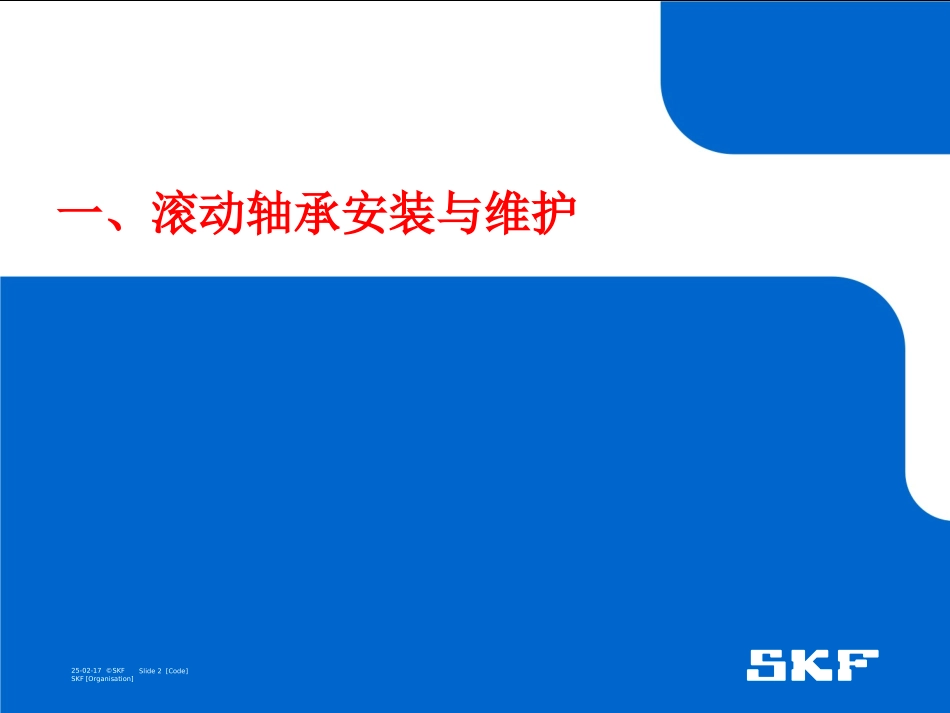

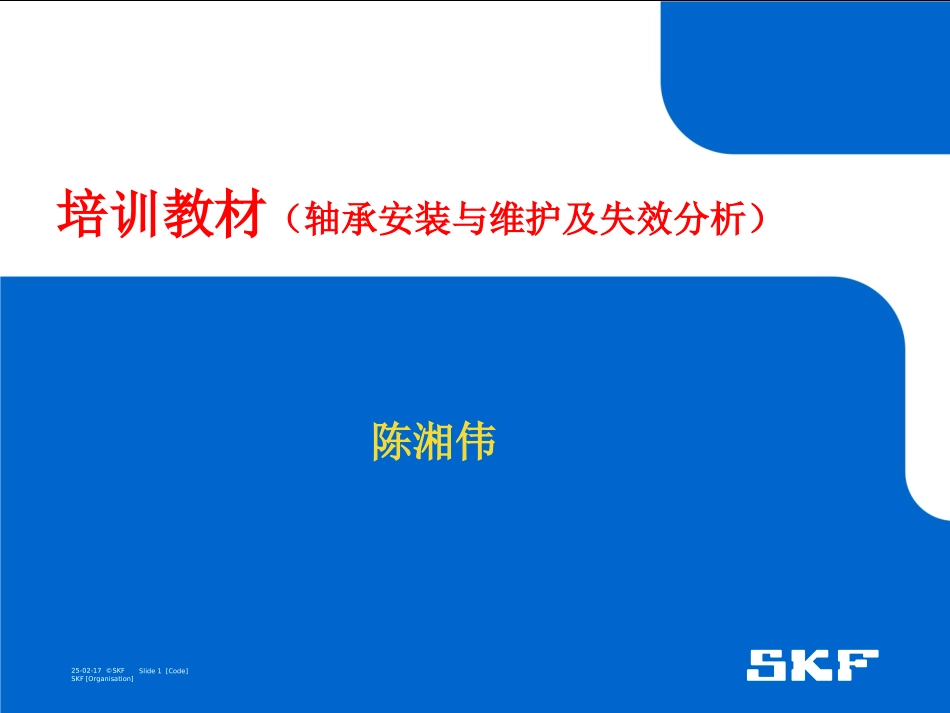

25-02-17©SKFSlide1[Code]SKF[Organisation]技术推广部培训教材（轴承安装与维护及失效分析）陈湘伟25-02-17©SKFSlide2[Code]SKF[Organisation]技术推广部一、滚动轴承安装与维护25-02-17©SKFSlide3[Code]SKF[Organisation]1.轴承的安装环境2.轴承的安装方法3.轴承安装时的游隙调整4.轴承安装后的润滑5.轴承的拆卸方法25-02-17©SKFSlide4[Code]SKF[Organisation]轴承的安装要在干燥、清洁的环境中进行。安装前的准备工作：•根据不同轴承尺寸大小和应用环境，采用不同的安装法；•准备好安装所必需的部件、工具及设备；•准备好所有需要安装的零件，并在安装前彻底地清洗；•按图纸对所有需要安装的零件尺寸和形状精度进行检查。注意：在安装准备工作没有完成前，不要拆开轴承的包装，以免使轴承受到污染。一、轴承的安装环境（14%污染）25-02-17©SKFSlide5[Code]SKF[Organisation]创造干燥和清洁的工作环境25-02-17©SKFSlide6[Code]SKF[Organisation]整体轴承座分离式轴承座安装前准备–轴颈的形位公差切面半径必须小于轴承角半径25-02-17©SKFSlide7[Code]SKF[Organisation]相关形位公差轴肩的端面(垂直性)圆锥形(园锥度)不园度表面粗糙度同轴度25-02-17©SKFSlide8[Code]SKF[Organisation]在装配轴承之前25-02-17©SKFSlide9[Code]SKF[Organisation]二、轴承的安装方法（16%安装不当）•冷装/机械•热装•注油/液压25-02-17©SKFSlide10[Code]SKF[Organisation]轴承安装方法推荐-圆柱孔轴承D<=100mm的轴承,使用安装工具冷装D>100mm的,使用加热法,TIH感应式加热器,依据轴承尺寸选择不同型号TIH030M/100M/220M-圆锥孔轴承D<=100mm的轴承,使用安装工具冷装D>100mm的,使用注油法,SKF液压法所用到的液压螺母和液压泵StartingpositionFinalpositionZeroposition25-02-17©SKFSlide11[Code]SKF[Organisation]典型的安装不当–直接捶打轴承25-02-17©SKFSlide12[Code]SKF[Organisation]小型园柱孔轴承安装25-02-17©SKFSlide12[Code]SKF[Organisation]TMFT3625-02-17©SKFSlide13[Code]SKF[Organisation]圆锥孔轴承安装工具25-02-17©SKFSlide13TrainingMechToolsSKFMaProHN钩形扳手TMHN7轴承锁紧螺母扳手TMFS–锁紧螺母套筒扳手HNSNL钩形扳手TMFN冲击扳手HNA可调节的钩形扳手HNA可调节的钩形扳手25-02-17©SKFSlide14[Code]SKF[Organisation]SABB轴承内部游隙核查表轴承紧固角轴向位移带有初始游隙的孔s轴承安装后直径a系列轴承平均残余游隙d12K13K22K23K常规C3mm度数mmµm20700,220,23––102025700,220,230,220,23102030700,220,230,220,23102035700,300,300,300,30102040700,300,300,300,30102045700,310,340,310,33152550700,310,340,310,33152555900,400,410,390,40153060900,400,410,390,40153065900,400,410,390,401530751200,450,470,430,462040801200,450,470,430,462040851200,580,600,540,592040901200,580,600,540,592040951200,580,600,540,5920401001200,580,600,540,5920401051200,67–0,66–25551101200,670,700,660,6925551201200,67–––255525-02-17©SKFSlide15[Code]SKF[Organisation]加热法安装轴承高温油浴加热轴承•优点：–统一加热•缺点：–较脏乱–轴承容易被污染–加热时间长–燃烧后有毒气体危害人体健康–存在火灾危险–对于新轴承,将损坏防护油的作用**确保油具备大于250°C(480°F)的闪点25-02-17©SKFSlide16[Code]SKF[Organisation]不建议使用的加热方法-使用气焊/氧炔焰•优点•速度快•缺点•没有温度控制功能，加热不均匀•极易损坏轴承和轴•不能统一进行加热•存在火灾危险•燃烧轴承防护油后产生有毒气体,危害人体健康25-02-17©SKFSlide17[Code]SKF[Organisation]电磁加热安装SKF推荐采用电磁感应式加热法25-02-17©SKFSlide18[Code]SKF[Organisation]SKF便携式加热器–TMBH1•最便携的加热器•自重仅4.5kg•加热直径在100mm以内,重量在5kg以内的轴承.•高频，不会磁化工件25-02-17©SKFSlide19[Code]SKF[Organisation]SKFTIH系列加热器•功率加热功能，避免加热过快卡死•可半电磁感应线圈位于轴承的中心，有最高的加热效率•移动的...
